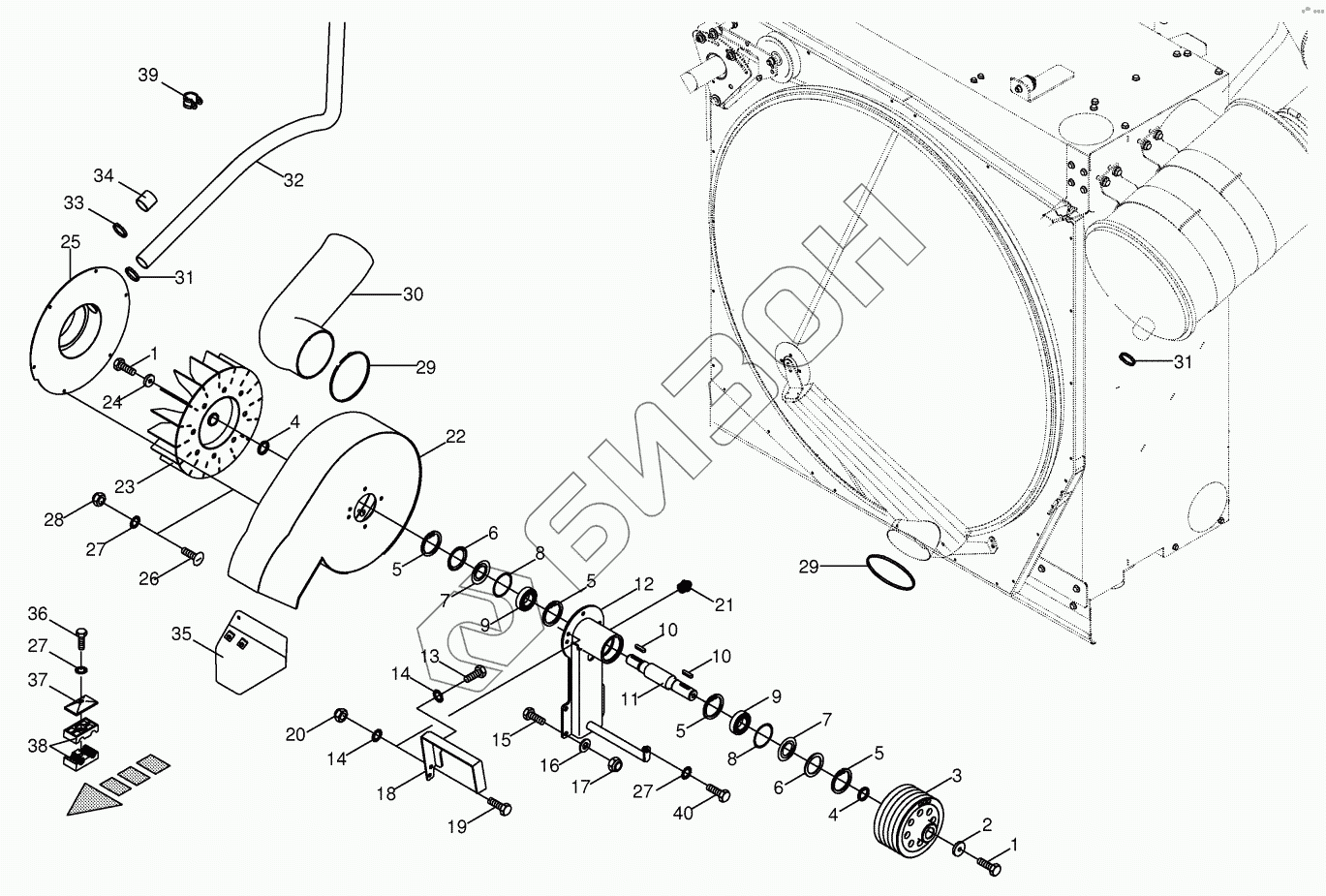

Графический каталог запасных частей к технике: KRONE BiG X 500. Suction fan
1
1
2
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
30
31
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 2 | 20 020 534 0 | End plate |
Загрузка ...
|
|
| 3 | 00 214 989 0 | Pulley |
Загрузка ...
|
|
| 4 | 00 214 992 0 | Spacer ring |
Загрузка ...
|
|
| 5 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 6 | 00 937 015 0 | Nilos-ring |
Загрузка ...
|
|
| 7 | 00 937 014 0 | Nilos-Spacer ring |
Загрузка ...
|
|
| 8 | 00 911 023 0 | Shim ring |
Загрузка ...
|
|
| 9 | 00 930 567 0 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 00 915 122 0 | Fit-in key |
Загрузка ...
|
|
| 11 | 00 214 991 0 | Shaft |
Загрузка ...
|
|
| 12 | 00 214 987 1 | Fan retainer |
Загрузка ...
|
|
| 13 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 15 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 17 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 18 | 20 020 535 0 | Retainer angle |
Загрузка ...
|
|
| 19 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 21 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 22 | 00 214 960 1 | Fan housing |
Загрузка ...
|
|
| 23 | 20 020 537 0 | Rotor |
Загрузка ...
|
|
| 24 | 00 214 997 0 | End plate |
Загрузка ...
|
|
| 25 | 00 214 981 1 | Housing cover |
Загрузка ...
|
|
| 26 | 00 905 230 1 | Coach bolt |
Загрузка ...
|
|
| 27 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 28 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 29 | 27 000 192 0 | Hose clamp |
Загрузка ...
|
|
| 30 | 20 020 753 0 | Suction hose |
Загрузка ...
|
|
| 31 | 27 001 714 0 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 32 | 20 020 752 1 | Flexible suction hose |
Загрузка ...
|
|
| 33 | 00 924 003 0 | Tube clip |
Загрузка ...
|
|
| 34 | 27 000 753 0 | Protective cap |
Загрузка ...
|
|
| 35 | 20 022 795 0 | Screeninig sheet |
Загрузка ...
|
|
| 36 | 00 901 042 1 | Hex head bolt |
Загрузка ...
|
|
| 37 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 38 | 00 925 105 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 39 | 00 924 066 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 40 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
