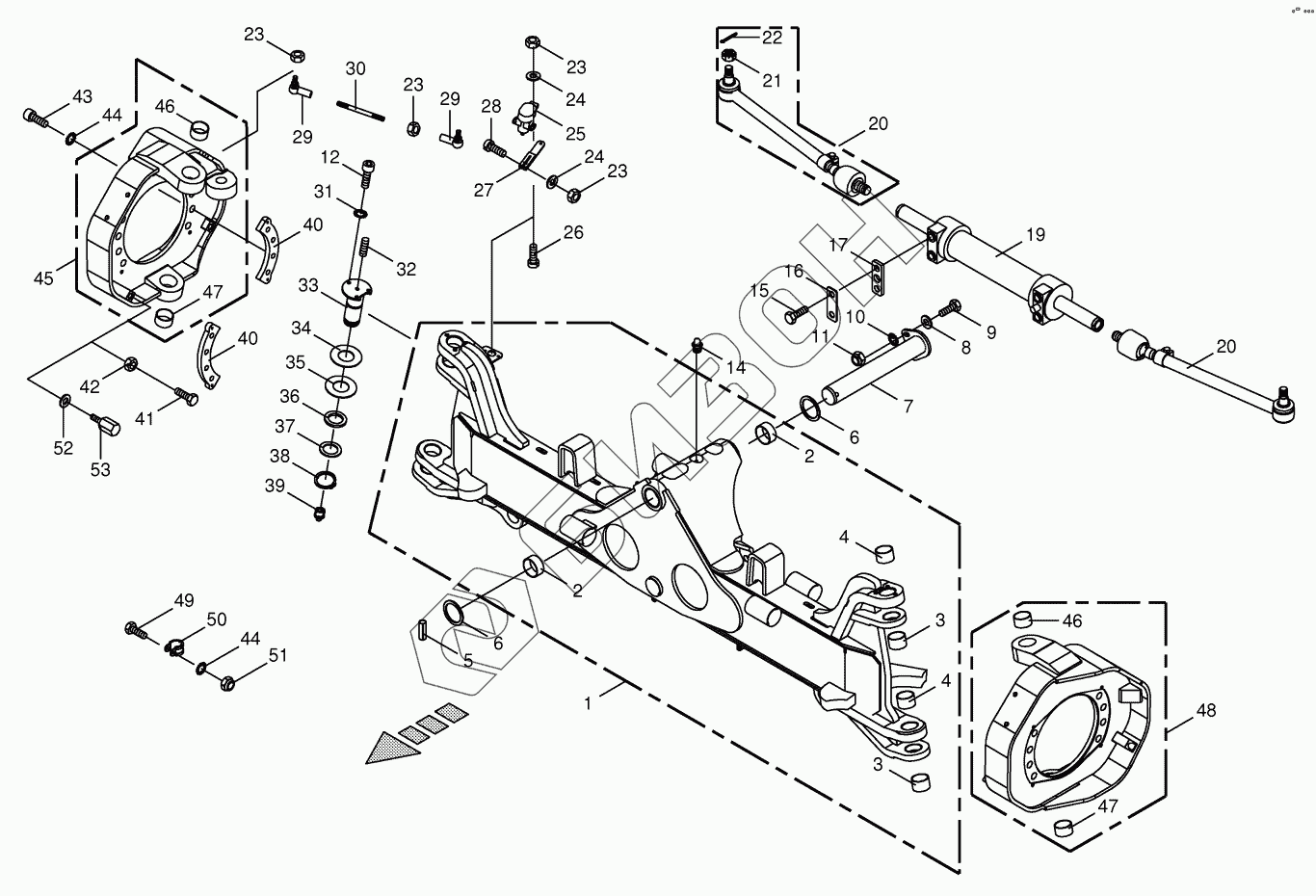

Графический каталог запасных частей к технике: KRONE BiG X 500. Steering axle
27 007 156 0
1
2
2
3
3
4
4
5
6
6
6
6
7
8
9
10
11
12
12
14
15
16
17
19
20
20
21
22
23
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
33
33
33
34
35
36
37
37
38
39
40
40
41
42
43
44
44
45
46
46
47
47
48
49
50
51
52
52
53
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 007 156 0 | 27 007 156 0 | Sealing set |
Загрузка ...
|
|
| 1 | 20 025 505 1 | Steered axle carrier |
Загрузка ...
|
|
| 2 | 00 935 331 0 | Bearing bush |
Загрузка ...
|
|
| 3 | 00 935 345 1 | Bearing bush |
Загрузка ...
|
|
| 4 | 90 000 120 0 | Bearing bush |
Загрузка ...
|
|
| 5 | 00 912 752 0 | Roll pin |
Загрузка ...
|
|
| 6 | 00 911 004 0 | Shim ring |
Загрузка ...
|
|
| 6 | 00 911 005 1 | Shim ring |
Загрузка ...
|
|
| 7 | 00 221 877 3 | Retention bolt |
Загрузка ...
|
|
| 8 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 9 | 00 901 451 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 11 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 903 105 1 | Allen screw |
Загрузка ...
|
|
| 12 | 00 903 108 2 | Allen screw |
Загрузка ...
|
|
| 14 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 15 | 00 900 382 1 | Hex head bolt |
Загрузка ...
|
|
| 16 | 20 022 074 0 | Locking plate |
Загрузка ...
|
|
| 17 | 00 219 937 1 | Double roller |
Загрузка ...
|
|
| 19 | 27 001 239 0 | Steering cylinder |
Загрузка ...
|
|
| 20 | 27 003 922 0 | Axial tie rod |
Загрузка ...
|
|
| 21 | 00 908 935 1 | Castellated nut |
Загрузка ...
|
|
| 22 | 00 912 111 1 | Cotter pin |
Загрузка ...
|
|
| 23 | 00 908 207 1 | Hex nut |
Загрузка ...
|
|
| 24 | 00 910 500 1 | Washer |
Загрузка ...
|
|
| 25 | 20 080 435 0 | Sensor -2-pole |
Загрузка ...
|
|
| 26 | 00 903 747 1 | Allen screw |
Загрузка ...
|
|
| 27 | 00 217 805 1 | Lever |
Загрузка ...
|
|
| 28 | 00 903 661 0 | Allen screw |
Загрузка ...
|
|
| 29 | 00 927 114 0 | Link |
Загрузка ...
|
|
| 30 | 20 026 677 0 | Connecting bar |
Загрузка ...
|
|
| 31 | 00 909 907 0 | Detent edged washer |
Загрузка ...
|
|
| 32 | 90 000 064 0 | Threaded pin |
Загрузка ...
|
|
| 33 | 20 027 682 0 | Retention bolt -top right |
Загрузка ...
|
|
| 33 | 20 028 281 0 | Retention bolt -below right |
Загрузка ...
|
|
| 33 | 20 027 682 0 | Retention bolt -top left |
Загрузка ...
|
|
| 33 | 20 028 280 0 | Retention bolt -below left |
Загрузка ...
|
|
| 34 | 20 020 487 0 | Approach disc |
Загрузка ...
|
|
| 35 | 00 213 334 1 | Approach disc |
Загрузка ...
|
|
| 36 | 20 021 804 0 | End plate |
Загрузка ...
|
|
| 37 | 00 910 903 0 | Shim ring |
Загрузка ...
|
|
| 37 | 00 910 904 0 | Shim ring |
Загрузка ...
|
|
| 38 | 00 911 554 0 | Circlip |
Загрузка ...
|
|
| 39 | 00 919 107 0 | Grease niple |
Загрузка ...
|
|
| 40 | 00 213 098 0 | Screw-on strip |
Загрузка ...
|
|
| 41 | 90 000 511 0 | Hex head bolt |
Загрузка ...
|
|
| 42 | 00 908 225 0 | Hex nut |
Загрузка ...
|
|
| 43 | 00 903 079 1 | Allen screw |
Загрузка ...
|
|
| 44 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 45 | 20 025 506 1 | Steering knuckle rh. with bushing |
Загрузка ...
|
|
| 46 | 00 219 439 0 | Bearing bush |
Загрузка ...
|
|
| 47 | 90 000 119 0 | Bearing bush |
Загрузка ...
|
|
| 48 | 20 025 507 1 | Steering knuckle lh. with bushing |
Загрузка ...
|
|
| 49 | 00 900 214 0 | Hex head bolt |
Загрузка ...
|
|
| 50 | 00 924 061 0 | Tube clip w. rubber |
Загрузка ...
|
|
| 51 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 52 | 90 000 512 0 | Washer |
Загрузка ...
|
|
| 52 | 20 025 265 0 | Washer |
Загрузка ...
|
|
| 53 | 20 024 559 0 | Steering limitation |
Загрузка ...
|
|
| 53 | 20 024 560 0 | Steering limitation |
Загрузка ...
|
|
| 53 | 20 026 722 0 | Steering limitation |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
