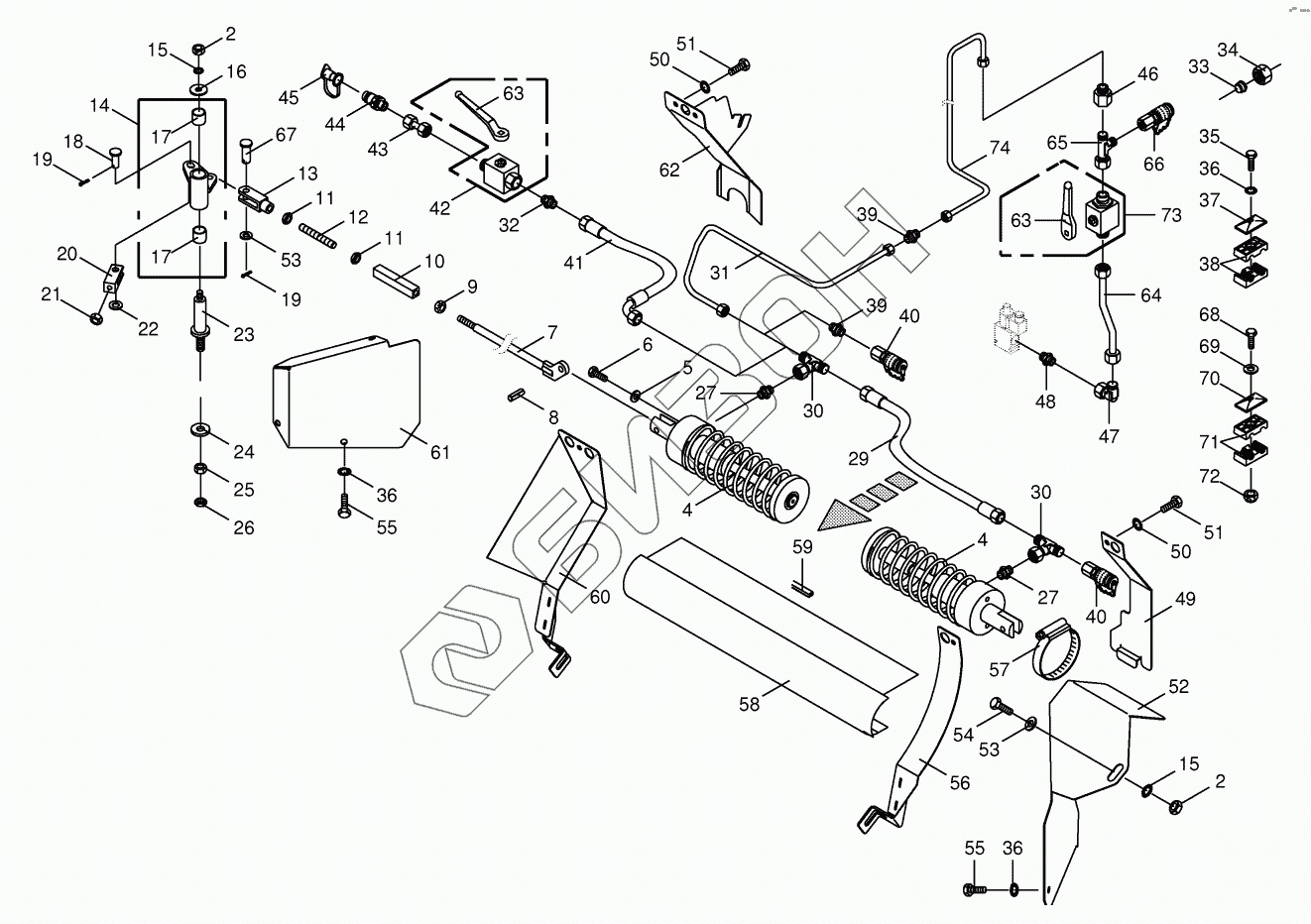

Графический каталог запасных частей к технике: KRONE BiG X 500. Hydraulic parking brake
00 918 801 0
00 918 801 0
00 921 206 0
00 921 046 1
20 020 247 1
00 214 591 0
2
2
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
27
29
30
30
31
32
33
34
35
36
36
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
50
51
51
52
53
53
54
55
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 918 801 0 | 00 918 801 0 | Sealing set |
Загрузка ...
|
|
| 00 921 206 0 | 00 921 206 0 | Nozzle disc cap |
Загрузка ...
|
|
| 00 921 046 1 | 00 921 046 1 | Cutting ring |
Загрузка ...
|
|
| 20 020 247 1 | 20 020 247 1 | Angle lever -left |
Загрузка ...
|
|
| 00 214 591 0 | 00 214 591 0 | Adjusting rod -left |
Загрузка ...
|
|
| 2 | 00 908 215 0 | Hex nut |
Загрузка ...
|
|
| 4 | 00 940 202 1 | Parking break cylinder |
Загрузка ...
|
|
| 5 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 6 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 214 592 0 | Adjusting rod -right |
Загрузка ...
|
|
| 8 | 00 912 744 2 | Roll pin |
Загрузка ...
|
|
| 9 | 00 908 502 0 | Hex nut -left-hand thread |
Загрузка ...
|
|
| 10 | 00 214 581 0 | Spacer |
Загрузка ...
|
|
| 11 | 00 908 515 1 | Hex nut -low form |
Загрузка ...
|
|
| 12 | 00 286 685 0 | Threaded rod |
Загрузка ...
|
|
| 13 | 00 927 103 0 | Clevis |
Загрузка ...
|
|
| 14 | 20 020 245 1 | Angle lever -right |
Загрузка ...
|
|
| 15 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 16 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 17 | 00 935 333 0 | Bearing bush |
Загрузка ...
|
|
| 18 | 00 916 034 0 | Pin |
Загрузка ...
|
|
| 19 | 00 912 066 1 | Cotter pin |
Загрузка ...
|
|
| 20 | 00 221 767 1 | Clevis |
Загрузка ...
|
|
| 21 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 22 | 00 910 510 2 | Washer |
Загрузка ...
|
|
| 23 | 00 224 777 1 | Arbor |
Загрузка ...
|
|
| 24 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 25 | 00 908 220 0 | Hex nut |
Загрузка ...
|
|
| 26 | 00 908 620 0 | Hex nut -low form |
Загрузка ...
|
|
| 27 | 00 919 964 0 | Male connector |
Загрузка ...
|
|
| 29 | 00 919 875 0 | High pressure hose line |
Загрузка ...
|
|
| 30 | 00 919 968 0 | T connector |
Загрузка ...
|
|
| 31 | 20 023 911 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 90 000 048 0 | Male connector |
Загрузка ...
|
|
| 33 | 00 919 961 0 | Cutting ring |
Загрузка ...
|
|
| 34 | 00 919 962 0 | Nozzle disc cap |
Загрузка ...
|
|
| 35 | 00 901 042 1 | Hex head bolt |
Загрузка ...
|
|
| 36 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 37 | 00 925 134 0 | Cover plate |
Загрузка ...
|
|
| 38 | 00 925 166 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 39 | 00 919 302 0 | Connector |
Загрузка ...
|
|
| 40 | 27 000 662 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 41 | 00 920 101 0 | High pressure hose line |
Загрузка ...
|
|
| 42 | 00 919 603 0 | Ball valve |
Загрузка ...
|
|
| 43 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 44 | 00 919 322 0 | Connector plug |
Загрузка ...
|
|
| 45 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 46 | 00 919 970 0 | Reducer fitting |
Загрузка ...
|
|
| 47 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 48 | 00 919 918 1 | Male connector |
Загрузка ...
|
|
| 49 | 20 021 929 0 | Plate -back left |
Загрузка ...
|
|
| 50 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 51 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 52 | 20 021 924 0 | Guard plate -left front |
Загрузка ...
|
|
| 53 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 54 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 55 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 56 | 20 021 940 0 | Plate -inside left |
Загрузка ...
|
|
| 57 | 00 924 021 0 | Tube clip |
Загрузка ...
|
|
| 58 | 20 022 377 0 | Cover |
Загрузка ...
|
|
| 59 | 00 925 111 0 | Edge protection -Id.-no.= 1m |
Загрузка ...
|
|
| 60 | 20 021 939 0 | Plate -inside right |
Загрузка ...
|
|
| 61 | 20 021 922 0 | Guard plate -right front |
Загрузка ...
|
|
| 62 | 20 022 371 1 | Guard -back right |
Загрузка ...
|
|
| 63 | 00 919 664 0 | Hand lever -incl. screw, washer |
Загрузка ...
|
|
| 64 | 20 023 900 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 65 | 00 921 079 1 | Adjustable L connection |
Загрузка ...
|
|
| 66 | 00 920 868 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 67 | 00 916 014 2 | Pin |
Загрузка ...
|
|
| 68 | 00 901 410 0 | Hex head bolt |
Загрузка ...
|
|
| 69 | 00 910 351 1 | Washer |
Загрузка ...
|
|
| 70 | 00 925 136 0 | Cover plate |
Загрузка ...
|
|
| 71 | 00 925 157 0 | Tube clamp -2 halves |
Загрузка ...
|
|
| 72 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 73 | 00 921 122 2 | Ball valve |
Загрузка ...
|
|
| 74 | 20 023 899 0 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
