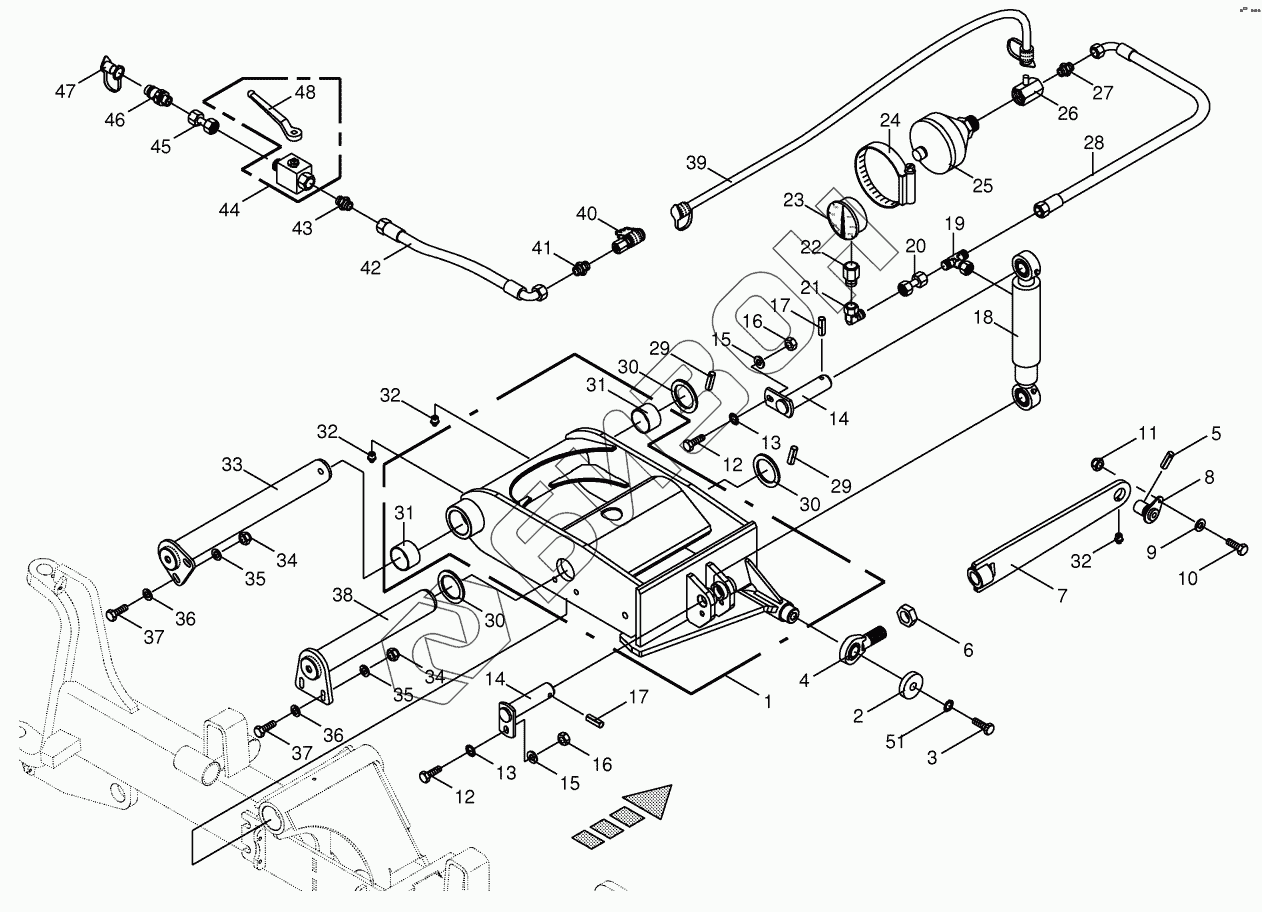

Графический каталог запасных частей к технике: KRONE BiG X 500. Steering axle rocker arm
00 918 783 2
00 219 102 1
00 918 783 2
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
30
30
30
30
30
30
31
31
32
32
32
33
34
34
35
35
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00 918 783 2 | 00 918 783 2 | Sealing set |
Загрузка ...
|
|
| 00 219 102 1 | 00 219 102 1 | Hydraulic cylinder |
Загрузка ...
|
|
| 00 918 783 2 | 00 918 783 2 | Sealing set |
Загрузка ...
|
|
| 1 | 00 214 605 4 | Steering axle rocker arm with bushing |
Загрузка ...
|
|
| 2 | 00 221 892 0 | Washer |
Загрузка ...
|
|
| 3 | 00 900 678 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 27 003 615 0 | Joint head |
Загрузка ...
|
|
| 5 | 00 912 648 2 | Roll pin |
Загрузка ...
|
|
| 6 | 90 000 298 0 | Hex nut -low form |
Загрузка ...
|
|
| 7 | 20 024 387 0 | Coupler |
Загрузка ...
|
|
| 8 | 00 224 804 3 | Poling bolt |
Загрузка ...
|
|
| 9 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 10 | 00 900 214 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 12 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 14 | 00 266 620 0 | Pin |
Загрузка ...
|
|
| 15 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 16 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 17 | 00 912 672 1 | Roll pin |
Загрузка ...
|
|
| 18 | 00 219 102 0 | Hydraulic cylinder |
Загрузка ...
|
|
| 19 | 00 921 077 1 | T connector |
Загрузка ...
|
|
| 20 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 21 | 00 921 067 1 | Angle lug |
Загрузка ...
|
|
| 22 | 00 920 919 0 | Connector |
Загрузка ...
|
|
| 23 | 00 920 914 0 | Pressure guage |
Загрузка ...
|
|
| 24 | 00 925 165 0 | Hose clamp |
Загрузка ...
|
|
| 25 | 00 921 559 0 | Hydraulic - reservoir |
Загрузка ...
|
|
| 26 | 00 919 362 0 | Damper |
Загрузка ...
|
|
| 27 | 00 919 785 1 | Male connector |
Загрузка ...
|
|
| 28 | 00 920 972 0 | High pressure hose line |
Загрузка ...
|
|
| 29 | 00 912 752 0 | Roll pin |
Загрузка ...
|
|
| 30 | 00 911 004 0 | Shim ring |
Загрузка ...
|
|
| 30 | 00 911 005 1 | Shim ring |
Загрузка ...
|
|
| 31 | 00 935 331 0 | Bearing bush |
Загрузка ...
|
|
| 32 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 33 | 00 221 839 3 | Retention bolt |
Загрузка ...
|
|
| 34 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 35 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 36 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 37 | 00 901 451 0 | Hex head bolt |
Загрузка ...
|
|
| 38 | 00 221 877 3 | Retention bolt |
Загрузка ...
|
|
| 39 | 00 919 614 0 | Measuring hose |
Загрузка ...
|
|
| 40 | 27 000 662 0 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 41 | 00 919 302 0 | Connector |
Загрузка ...
|
|
| 42 | 00 920 101 0 | High pressure hose line |
Загрузка ...
|
|
| 43 | 90 000 048 0 | Male connector |
Загрузка ...
|
|
| 44 | 00 919 603 0 | Ball valve |
Загрузка ...
|
|
| 45 | 00 230 743 0 | Double nipple |
Загрузка ...
|
|
| 46 | 00 919 322 0 | Connector plug |
Загрузка ...
|
|
| 47 | 00 921 171 1 | Dust cap -red |
Загрузка ...
|
|
| 48 | 00 919 664 0 | Hand lever -incl. screw, washer |
Загрузка ...
|
|
| 51 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
