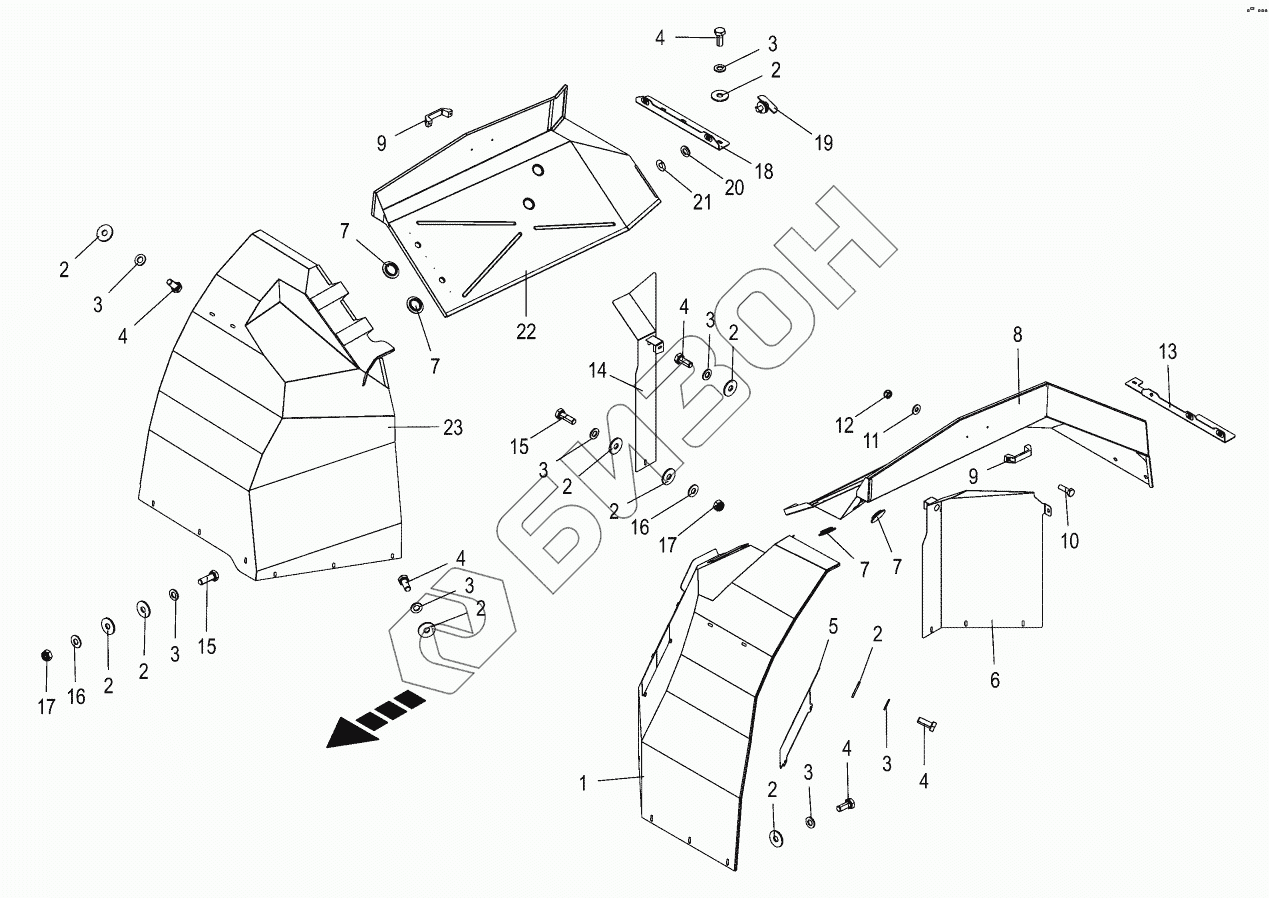

Графический каталог запасных частей к технике: KRONE BIG-X-580. Mudguard
1
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
4
4
5
6
7
7
7
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 204202022 | Sealing sheet diesel tank left |
Загрузка ...
|
|
| 2 | 009106030 | Washer |
Загрузка ...
|
|
| 3 | 009104130 | Washer |
Загрузка ...
|
|
| 4 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 5 | 202254701 | Maintenance sheet |
Загрузка ...
|
|
| 6 | 204201722 | Mudguard rear lh |
Загрузка ...
|
|
| 7 | 270168120 | Sealing plug |
Загрузка ...
|
|
| 8 | 204202291 | Wing lh |
Загрузка ...
|
|
| 9 | 009249150 | Hand grip |
Загрузка ...
|
|
| 10 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 11 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009087041 | Locknut |
Загрузка ...
|
|
| 13 | 204201851 | Holder angle bumper left |
Загрузка ...
|
|
| 14 | 204201441 | Mudguard rear rh |
Загрузка ...
|
|
| 15 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 16 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009087060 | Locknut |
Загрузка ...
|
|
| 18 | 204201480 | Holder angle bumper |
Загрузка ...
|
|
| 19 | 009242380 | Locking spigot |
Загрузка ...
|
|
| 20 | 900026010 | Washers |
Загрузка ...
|
|
| 21 | 009242510 | Retaining washer |
Загрузка ...
|
|
| 22 | 204201081 | Mudguard right |
Загрузка ...
|
|
| 23 | 202291072 | Sheet diesel tank right |
Загрузка ...
|
