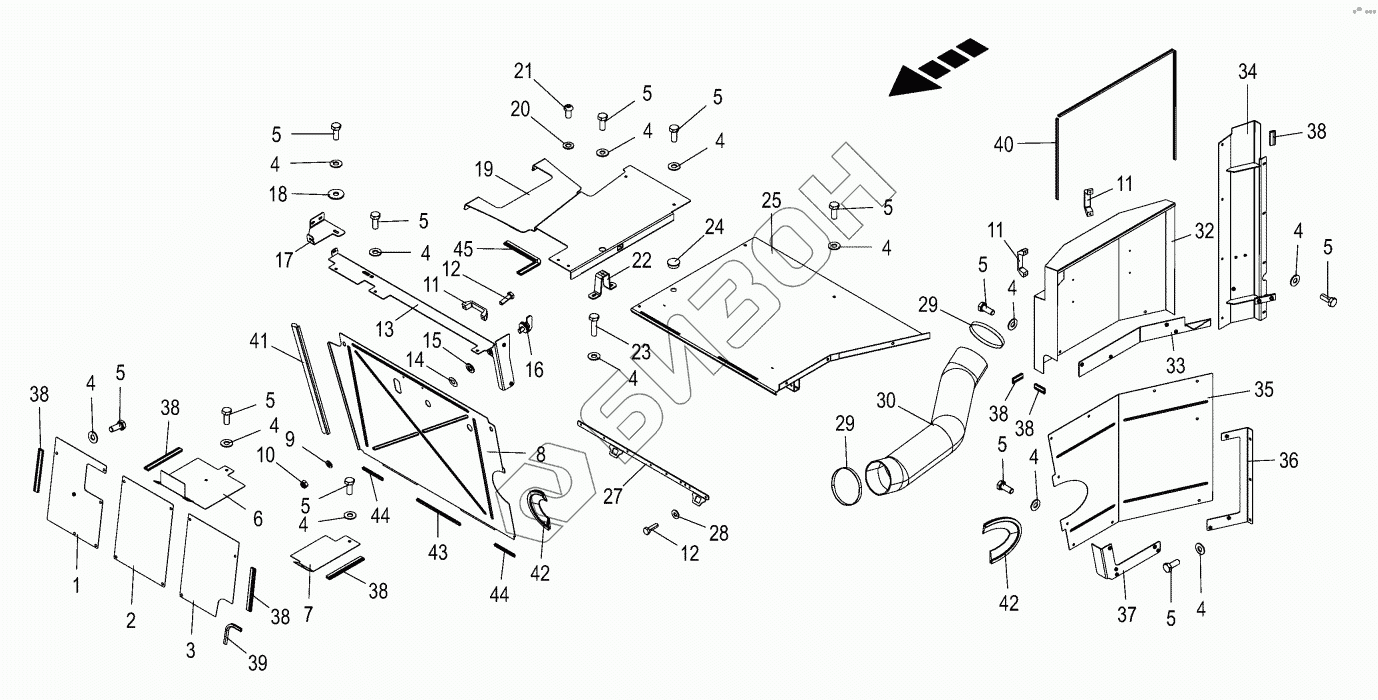

Графический каталог запасных частей к технике: KRONE BIG-X-580. Seal cooling chamber
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
28
29
29
30
32
33
34
35
36
37
38
38
38
38
38
38
38
39
40
41
42
42
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009006160 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 1 | 204203980 | Sealing plate cabin tower rh |
Загрузка ...
|
|
| 2 | 202256431 | Sealing sheet cabin tower centre |
Загрузка ...
|
|
| 3 | 202221564 | Sealing plate cabin tower lh |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 204202662 | Sealing sheet accelerator |
Загрузка ...
|
|
| 7 | 202221533 | Sealing plate left |
Загрузка ...
|
|
| 8 | 200294256 | Cover |
Загрузка ...
|
|
| 9 | 009104111 | Washer |
Загрузка ...
|
|
| 10 | 009087041 | Locknut |
Загрузка ...
|
|
| 11 | 009249150 | Hand grip |
Загрузка ...
|
|
| 12 | 009006080 | Hex head bolt |
Загрузка ...
|
|
| 13 | 200294216 | Cover accelerator |
Загрузка ...
|
|
| 14 | 009242510 | Retaining washer |
Загрузка ...
|
|
| 15 | 009103400 | Washer |
Загрузка ...
|
|
| 16 | 009242380 | Locking spigot |
Загрузка ...
|
|
| 17 | 202253421 | Sealing plate |
Загрузка ...
|
|
| 18 | 009106030 | Washer |
Загрузка ...
|
|
| 19 | 202253443 | Transition |
Загрузка ...
|
|
| 20 | 009104130 | Washer |
Загрузка ...
|
|
| 21 | 900001850 | Fillister head screw |
Загрузка ...
|
|
| 22 | 200293992 | Rack |
Загрузка ...
|
|
| 23 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 24 | 009250290 | Sealing plug |
Загрузка ...
|
|
| 25 | 200294195 | Tank cover |
Загрузка ...
|
|
| 27 | 202286540 | Seal sheet |
Загрузка ...
|
|
| 28 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 29 | 270001920 | Hose clamp |
Загрузка ...
|
|
| 30 | 202223010 | Radiator extraction hose |
Загрузка ...
|
|
| 32 | 202221614 | Elektronic guard plate |
Загрузка ...
|
|
| 33 | 202221461 | Screw-on strip |
Загрузка ...
|
|
| 34 | 202221367 | Screw plate top |
Загрузка ...
|
|
| 35 | 200294155 | Plate lh bottom |
Загрузка ...
|
|
| 36 | 202221313 | Screw-on plate |
Загрузка ...
|
|
| 37 | 202206322 | Angle |
Загрузка ...
|
|
| 38 | 009386951 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 39 | 009251110 | Edge protection-Id.-no.= 1m |
Загрузка ...
|
|
| 40 | 270114620 | Edge protection profile |
Загрузка ...
|
|
| 41 | 204214060 | Edge protection |
Загрузка ...
|
|
| 42 | 002233911 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 43 | 204214040 | Edge protection black |
Загрузка ...
|
|
| 44 | 204213990 | Edge protection black |
Загрузка ...
|
|
| 45 | 204214050 | Felx. sealing profile |
Загрузка ...
|
