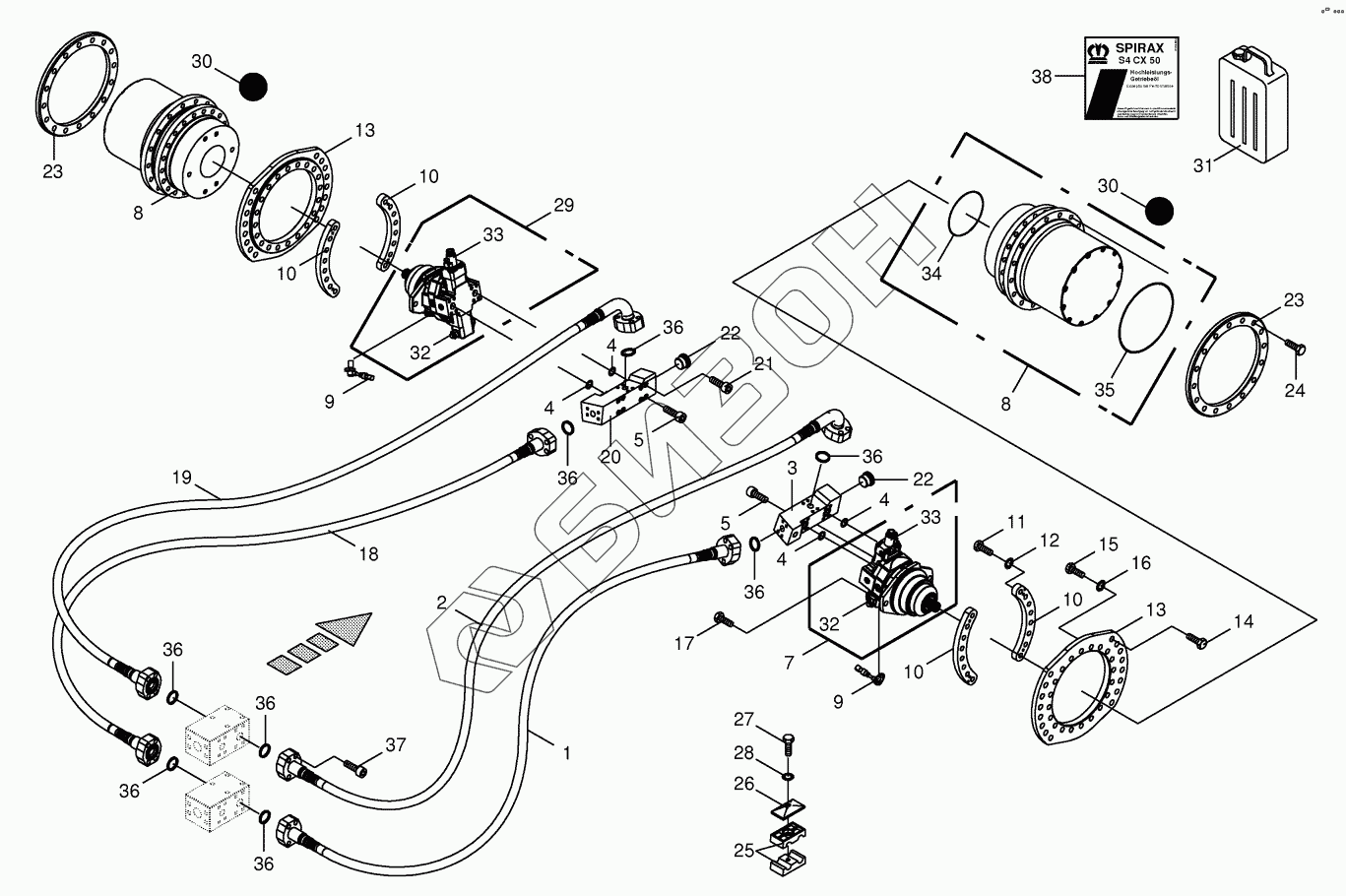

Графический каталог запасных частей к технике: KRONE BIG-X-600. Traction drive wheel engine -front
1
2
3
4
4
4
4
5
5
7
8
8
9
9
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
30
31
32
32
33
33
34
35
36
36
36
36
36
36
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270103070 | 270103070 | Gasket set power unit |
Загрузка ...
|
|
| 270103070 | 270103070 | Gasket set power unit |
Загрузка ...
|
|
| 1 | 270109050 | Hyd-Hose HD 560 25х2950 SFS SFS |
Загрузка ...
|
|
| 2 | 270109070 | Hyd-Hose HD 560 25х3100 SFS SFS90° |
Загрузка ...
|
|
| 3 | 200278521 | Flange adapter B1dm-1dm right - right |
Загрузка ...
|
|
| 4 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 5 | 900018060 | Allen screw |
Загрузка ...
|
|
| 7 | 270080480 | Adjustment motor -right |
Загрузка ...
|
|
| 8 | 270082451 | Hub gearboх GFT40 -20 hole |
Загрузка ...
|
|
| 9 | 200816870 | Speed sensor |
Загрузка ...
|
|
| 10 | 200279500 | Screw-in slat |
Загрузка ...
|
|
| 11 | 009014211 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 200284620 | Adapter flange -20 hole |
Загрузка ...
|
|
| 14 | 009003110 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009015040 | Heх head bolt |
Загрузка ...
|
|
| 16 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 17 | 009006860 | Heх head bolt |
Загрузка ...
|
|
| 18 | 270109060 | Hyd-Hose HD 560 25х3250 SFS SFS |
Загрузка ...
|
|
| 19 | 270109080 | Hyd-Hose HD 560 25х3405 SFS SFS90° |
Загрузка ...
|
|
| 20 | 200278511 | Flange adapter B1dm-1dm left - left |
Загрузка ...
|
|
| 21 | 900018050 | Allen screw |
Загрузка ...
|
|
| 22 | 900017850 | Screw plug |
Загрузка ...
|
|
| 23 | 200278860 | Мounting ring |
Загрузка ...
|
|
| 24 | 900017490 | Heх head bolt |
Загрузка ...
|
|
| 25 | 270080320 | Tube clamp -2 halves |
Загрузка ...
|
|
| 26 | 270058550 | Cover plate |
Загрузка ...
|
|
| 27 | 009010481 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 29 | 270084310 | Adjustment motor -left |
Загрузка ...
|
|
| 30 | 270100260 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 |
Загрузка ...
|
|
| 31 | 270100270 | 0il 0l SYNShell Spiraх S4 CХ 50 20L |
Загрузка ...
|
|
| 32 | 270103050 | Flush valve |
Загрузка ...
|
|
| 33 | 270099310 | Prop. magnet without em. act. ЕP1 12V |
Загрузка ...
|
|
| 34 | 900021850 | O-ring seal 192 х 4 |
Загрузка ...
|
|
| 35 | 900021860 | O-ring seal 310 х 3 |
Загрузка ...
|
|
| 36 | 900019030 | O-ring |
Загрузка ...
|
|
| 37 | 900019060 | Allen screw |
Загрузка ...
|
|
| 38 | 270104950 | Lable |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
