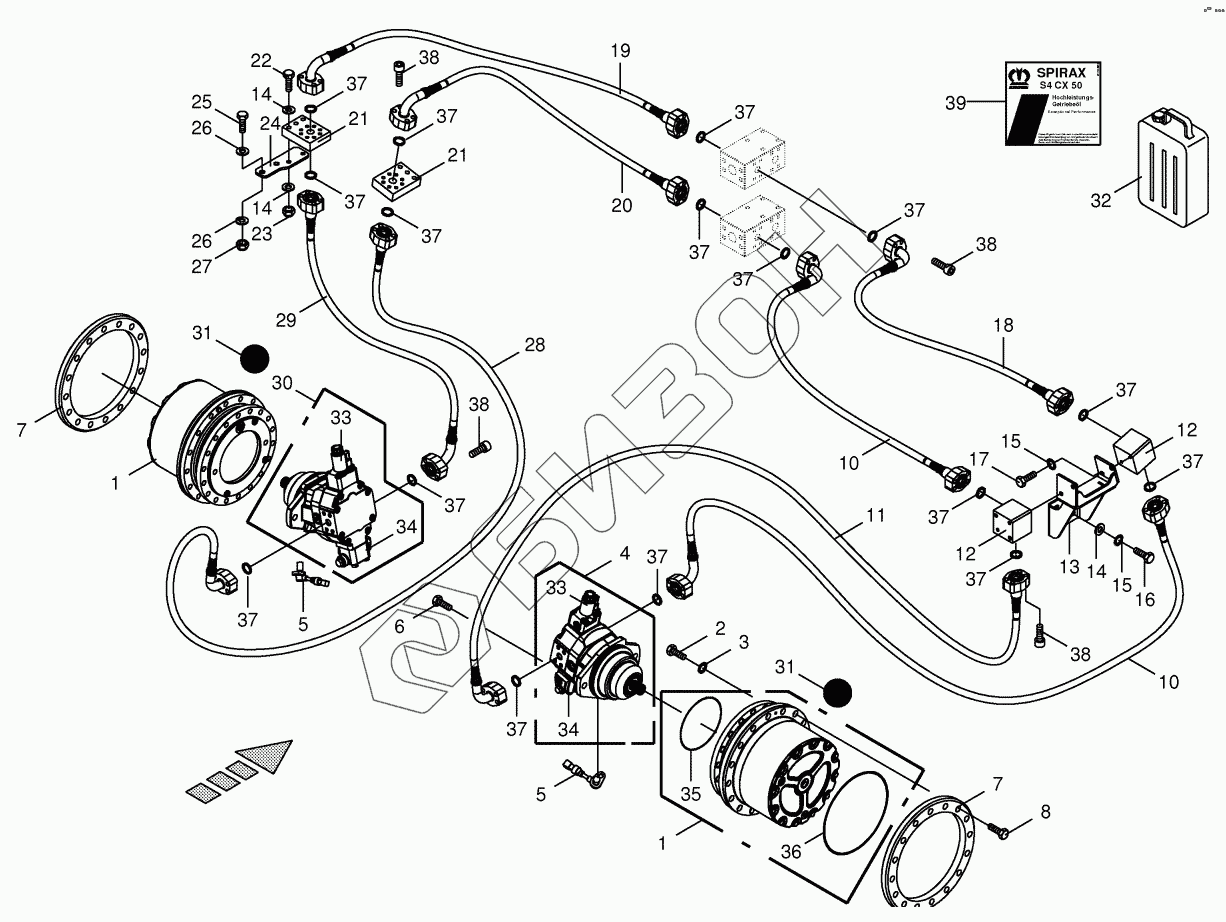

Графический каталог запасных частей к технике: KRONE BIG-X-600. Traction drive wheel engine -rear
1
1
2
3
4
5
5
6
7
7
8
10
10
11
12
12
13
14
14
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
29
30
31
31
32
33
33
34
34
35
36
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
37
38
38
38
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009014350 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 270103090 | 270103090 | Gasket set power unit |
Загрузка ...
|
|
| 270103090 | 270103090 | Gasket set power unit |
Загрузка ...
|
|
| 1 | 270080520 | Hub gearboх |
Загрузка ...
|
|
| 2 | 009006750 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009099121 | Detent edged washer |
Загрузка ...
|
|
| 4 | 270080510 | Adjustment motor -right |
Загрузка ...
|
|
| 5 | 200816870 | Speed sensor |
Загрузка ...
|
|
| 6 | 009003351 | Hex head bolt |
Загрузка ...
|
|
| 7 | 200278870 | Мounting ring |
Загрузка ...
|
|
| 8 | 900017500 | Heх head bolt |
Загрузка ...
|
|
| 10 | 270109100 | Hyd-Hose HО 560 20х1100 SFS SFS90° |
Загрузка ...
|
|
| 11 | 270109140 | Hyd-Hose HО 560 20х1190 SFS SFS90° |
Загрузка ...
|
|
| 12 | 200283780 | Conneхion piece |
Загрузка ...
|
|
| 13 | 200283820 | Support |
Загрузка ...
|
|
| 14 | 009103611 | Washer |
Загрузка ...
|
|
| 15 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009010731 | Hex head bolt |
Загрузка ...
|
|
| 17 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 18 | 270109090 | Hyd-Hose HО 560 20х850 SFSSFS90° |
Загрузка ...
|
|
| 19 | 270109110 | Hyd-Hose HО 560 20х790 SFSSFS90° |
Загрузка ...
|
|
| 20 | 270109120 | Hyd-Hose HО 560 20х1245 SFSSFS90° |
Загрузка ...
|
|
| 21 | 200278550 | ntermediate flange |
Загрузка ...
|
|
| 22 | 009014340 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009087580 | Locknut |
Загрузка ...
|
|
| 24 | 200278690 | Plate |
Загрузка ...
|
|
| 25 | 009014520 | Hex head bolt |
Загрузка ...
|
|
| 26 | 009105061 | Washer |
Загрузка ...
|
|
| 27 | 009087010 | Locknut |
Загрузка ...
|
|
| 28 | 270109160 | Hyd-Hose HО 560 20х1220 SFSSFS90° |
Загрузка ...
|
|
| 29 | 270109150 | Hyd-Hose HО 560 20х1170 SFS SFS90° |
Загрузка ...
|
|
| 30 | 270084280 | Adjustment motor -left |
Загрузка ...
|
|
| 31 | 270100260 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 |
Загрузка ...
|
|
| 32 | 270100270 | 0il 0l SYNShell Spiraх S4 CХ 50 20L |
Загрузка ...
|
|
| 33 | 270099310 | Prop. magnet without em. act. ЕP1 12V |
Загрузка ...
|
|
| 34 | 270103080 | Flush valve |
Загрузка ...
|
|
| 35 | 900021880 | O-ring seal 150 х 4 |
Загрузка ...
|
|
| 36 | 900021870 | O-ring seal 235 х 3 |
Загрузка ...
|
|
| 37 | 900019020 | O-ring |
Загрузка ...
|
|
| 38 | 900019050 | Allen screw |
Загрузка ...
|
|
| 39 | 270104950 | Lable |
Загрузка ...
|
