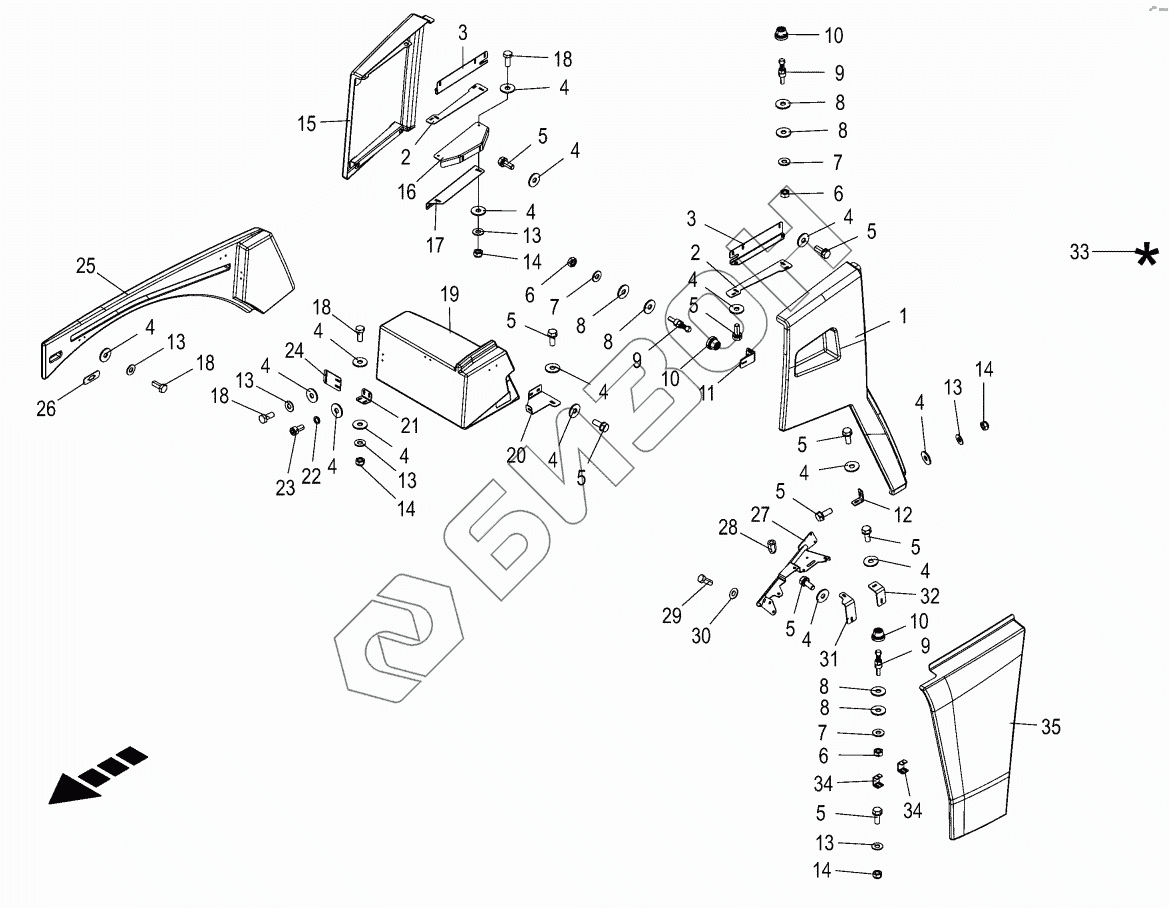

Графический каталог запасных частей к технике: KRONE BIG-X-630. Cladding - front
1
2
2
3
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
6
7
7
7
8
8
8
8
8
8
9
9
9
10
10
10
11
12
13
13
13
13
13
13
14
14
14
14
15
16
17
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 204251440 | Side guard left GFK |
Загрузка ...
|
|
| 2 | 202232812 | Mounting plate panel top |
Загрузка ...
|
|
| 3 | 202232833 | Mounting plate |
Загрузка ...
|
|
| 4 | 009106030 | Washer |
Загрузка ...
|
|
| 5 | 900018630 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009082080 | Hex nut |
Загрузка ...
|
|
| 7 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009103511 | Washer |
Загрузка ...
|
|
| 9 | 270135240 | Com. ball stud |
Загрузка ...
|
|
| 10 | 270135230 | Coupling disc with collar |
Загрузка ...
|
|
| 11 | 202232941 | Bracket side guard left |
Загрузка ...
|
|
| 12 | 202237181 | Angle bracket |
Загрузка ...
|
|
| 13 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009087060 | Locknut |
Загрузка ...
|
|
| 15 | 204251420 | Lateral guard rh |
Загрузка ...
|
|
| 16 | 202232772 | Mounting plate |
Загрузка ...
|
|
| 17 | 202232851 | Mounting plate panel top |
Загрузка ...
|
|
| 18 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 19 | 270134811 | Tank orifice inside |
Загрузка ...
|
|
| 20 | 202253421 | Sealing plate |
Загрузка ...
|
|
| 21 | 202221840 | Adjusting angle |
Загрузка ...
|
|
| 22 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 23 | 009030731 | Allen screw |
Загрузка ...
|
|
| 24 | 202261320 | Junction panel |
Загрузка ...
|
|
| 25 | 202220401 | Tank orifice rh |
Загрузка ...
|
|
| 26 | 202261630 | Clamping plate additional indicator |
Загрузка ...
|
|
| 27 | 204252950 | Yoke |
Загрузка ...
|
|
| 28 | 900001130 | Blind rivet nut |
Загрузка ...
|
|
| 29 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 30 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 31 | 202237792 | Angle bracket |
Загрузка ...
|
|
| 32 | 202237802 | Angle bracket |
Загрузка ...
|
|
| 33 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 34 | 202237991 | Strap |
Загрузка ...
|
|
| 35 | 204251430 | Side guard left bottom GFK |
Загрузка ...
|
