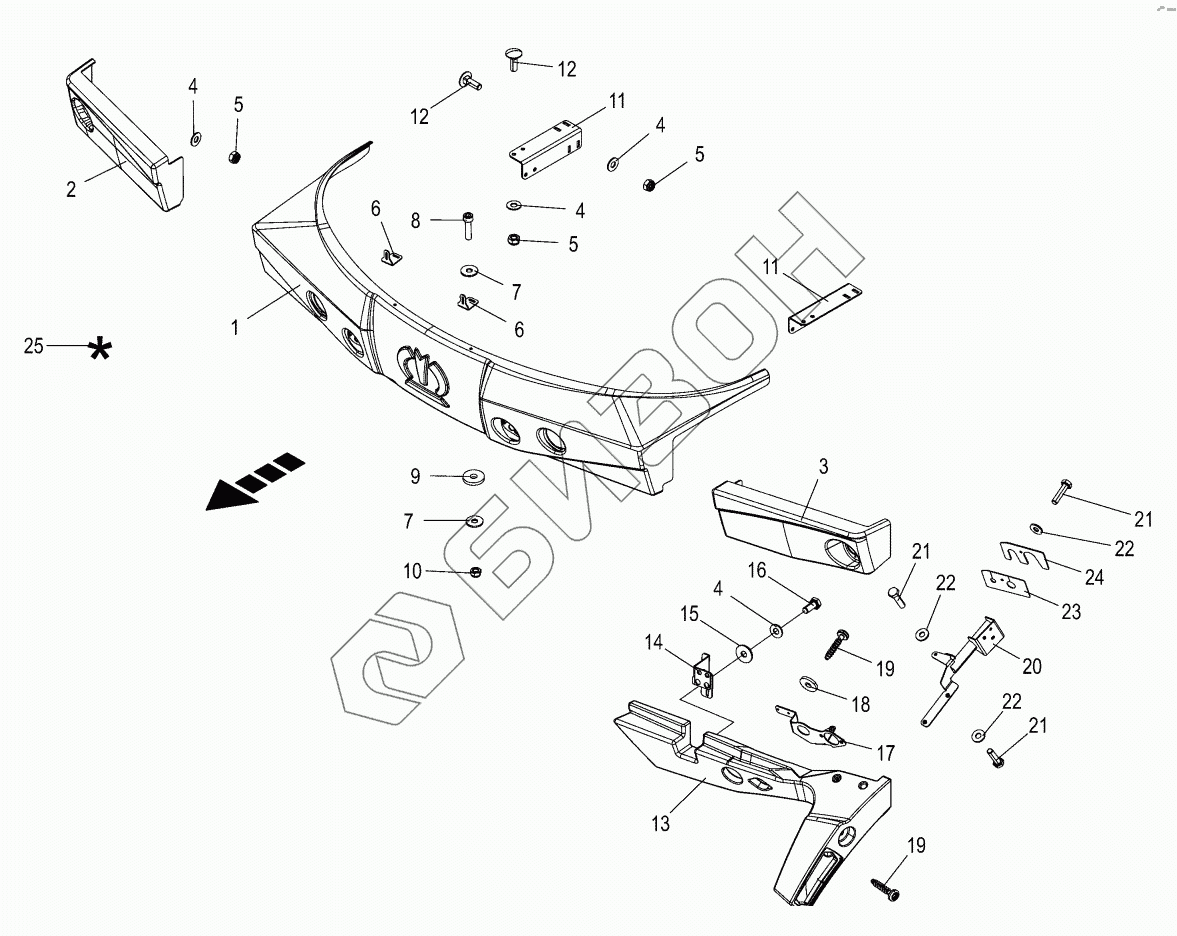

Графический каталог запасных частей к технике: KRONE BIG-X-630. Front guard
1
2
3
4
4
4
4
5
5
5
6
6
7
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
19
20
21
21
21
22
22
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 204251450 | Front guard centre GFK with frame |
Загрузка ...
|
|
| 2 | 204251460 | Front guard right GFK with fastening |
Загрузка ...
|
|
| 3 | 204251470 | Front guard left GFK cpl. plastic |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087060 | Locknut |
Загрузка ...
|
|
| 6 | 202278170 | Registration plate retainer |
Загрузка ...
|
|
| 7 | 900023130 | Disc 6.4 Х 18 Х 1.6 |
Загрузка ...
|
|
| 8 | 900023140 | Cheese head screw int. heх. М6 х25 |
Загрузка ...
|
|
| 9 | 009402870 | Washer |
Загрузка ...
|
|
| 10 | 900023150 | Locknut М6 ZLO |
Загрузка ...
|
|
| 11 | 202231901 | Fastening angle |
Загрузка ...
|
|
| 12 | 009047322 | Coach bolt |
Загрузка ...
|
|
| 13 | 270134822 | Front console |
Загрузка ...
|
|
| 14 | 202299532 | Support bulkhead union |
Загрузка ...
|
|
| 15 | 009106030 | Washer |
Загрузка ...
|
|
| 16 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 17 | 202255062 | Support electrical system |
Загрузка ...
|
|
| 18 | 900030160 | Disc |
Загрузка ...
|
|
| 19 | 900032910 | Oval-head screw |
Загрузка ...
|
|
| 20 | 202294701 | Support front console |
Загрузка ...
|
|
| 21 | 009002391 | Hex head bolt |
Загрузка ...
|
|
| 22 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 23 | 202294530 | Sealing rubber |
Загрузка ...
|
|
| 24 | 202294490 | Cover plate |
Загрузка ...
|
|
| 25 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
