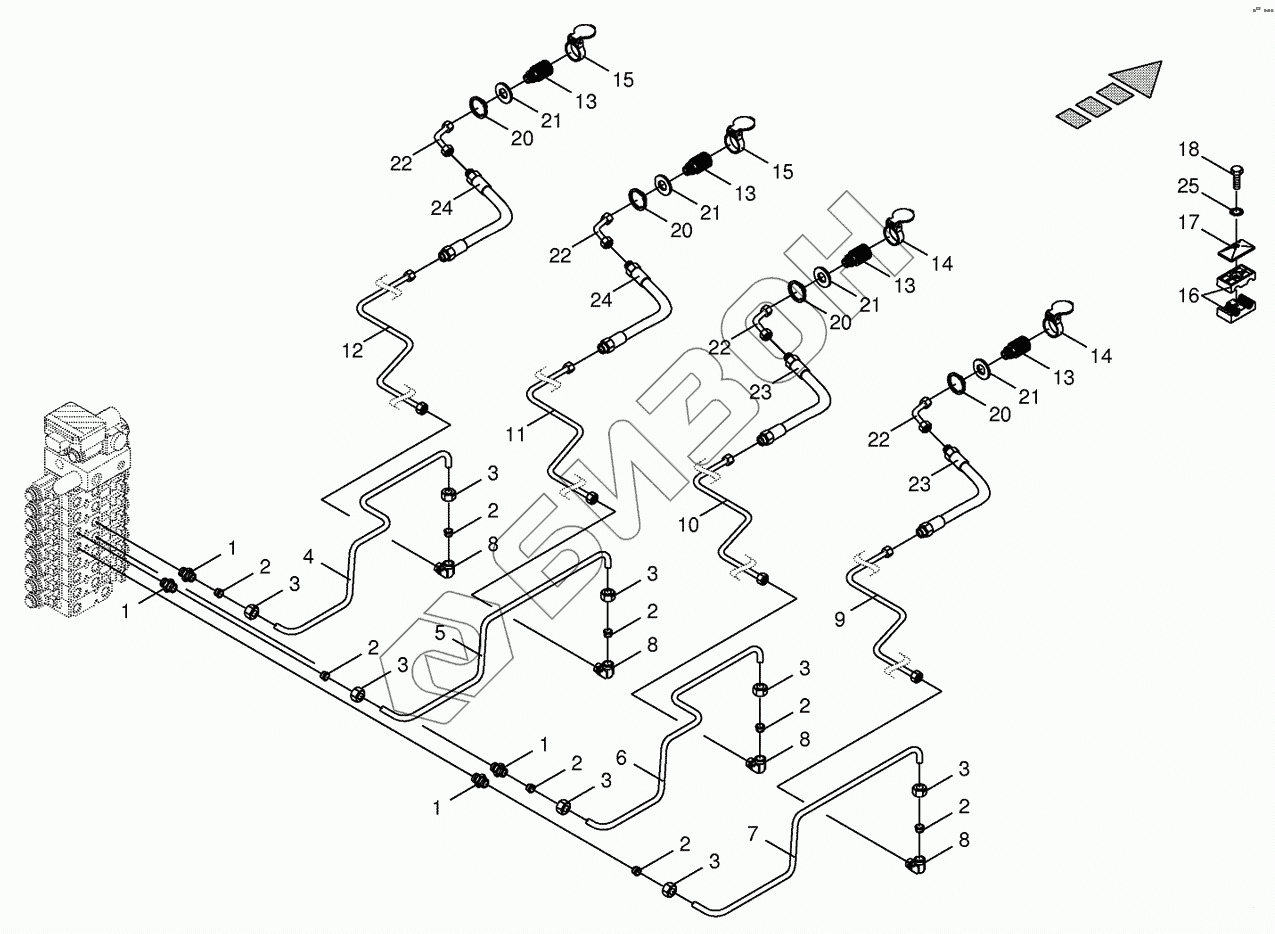

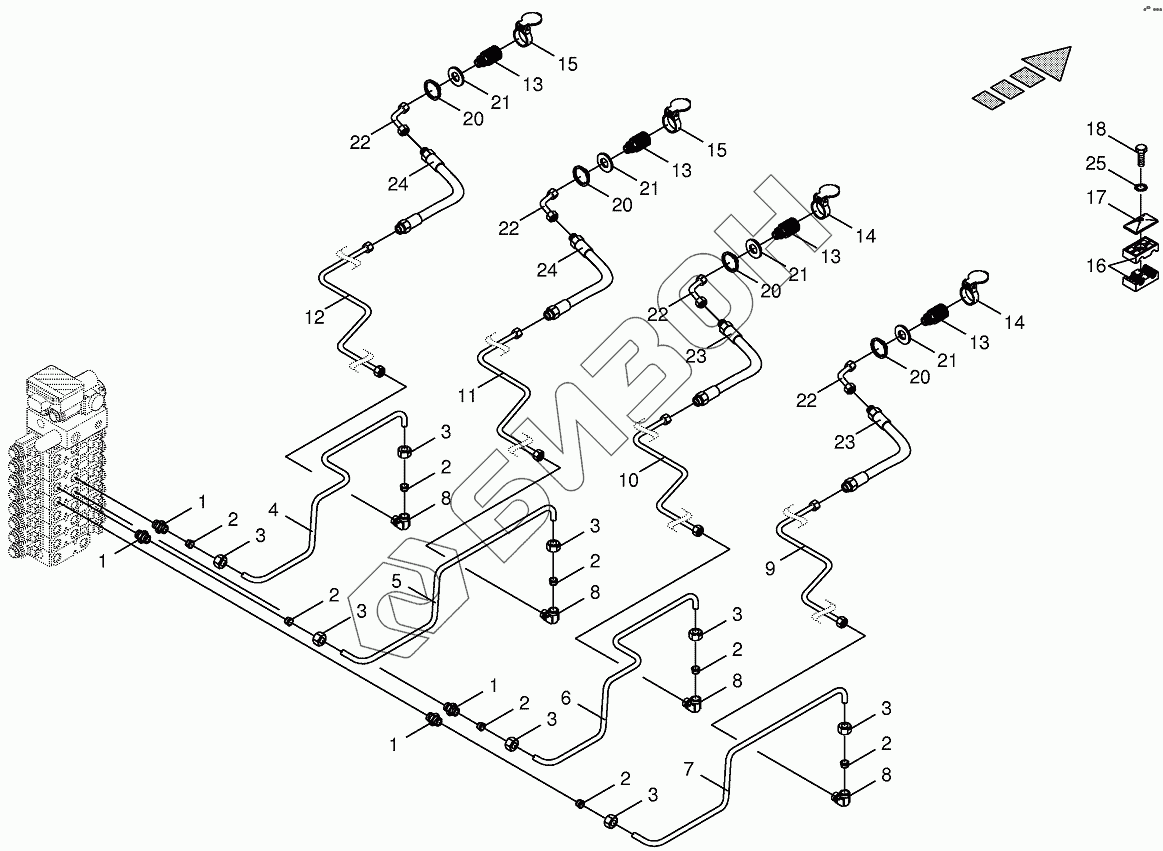

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics- front attachment
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009209011 | Male connector |
Загрузка ...
|
|
| 2 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 3 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 4 | 003600811 | Hydraulic line |
Загрузка ...
|
|
| 5 | 003600821 | Hydraulic line |
Загрузка ...
|
|
| 6 | 003600801 | Hydraulic line |
Загрузка ...
|
|
| 7 | 003600791 | Hydraulic line |
Загрузка ...
|
|
| 8 | 009210661 | Elbow union |
Загрузка ...
|
|
| 9 | 002191270 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 002191260 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 11 | 002191290 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 002191280 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 13 | 009193230 | Sleeve |
Загрузка ...
|
|
| 14 | 009199940 | Cover-red |
Загрузка ...
|
|
| 15 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 16 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 17 | 009251340 | Cover plate |
Загрузка ...
|
|
| 18 | 009014250 | Hex head bolt |
Загрузка ...
|
|
| 20 | 009115100 | Circlip |
Загрузка ...
|
|
| 21 | 002191231 | Washer |
Загрузка ...
|
|
| 22 | 003601990 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 23 | 009210241 | High pressure hose line |
Загрузка ...
|
|
| 24 | 009210221 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009099081 | Detent edged washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
