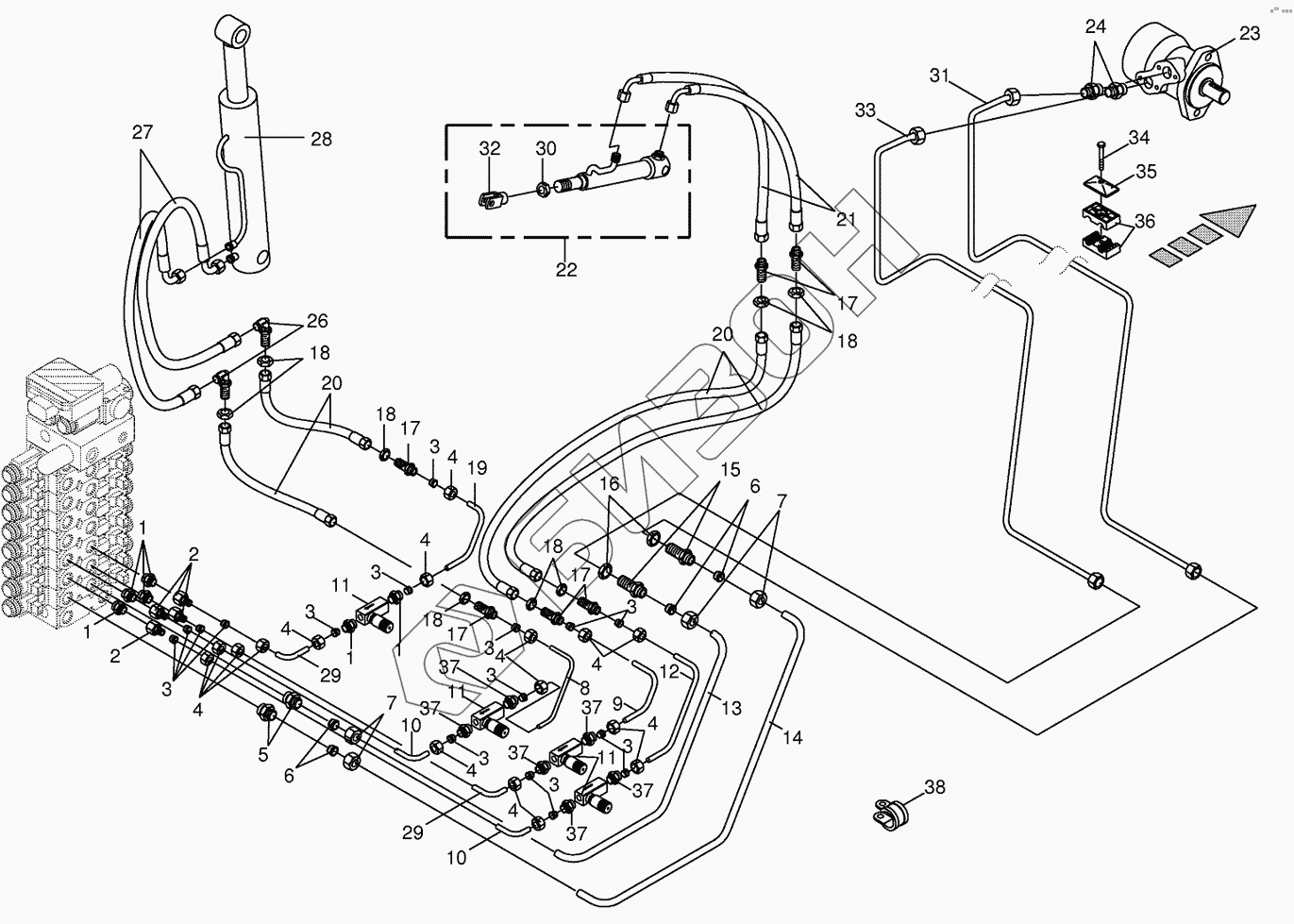

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics cpl.- discharge chute
1
1
1
1
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
5
6
6
7
7
8
9
10
10
11
11
11
12
13
14
15
16
17
17
17
17
18
18
18
18
18
19
20
20
21
22
23
24
26
27
28
29
29
30
31
32
34
35
36
37
37
37
37
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009403170 | 009403170 | Sealing set |
Загрузка ...
|
|
| 009187990 | 009187990 | Sealing set |
Загрузка ...
|
|
| 009187850 | 009187850 | Sealing set |
Загрузка ...
|
|
| 200213790 | 200213790 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 1 | 009199640 | Male connector |
Загрузка ...
|
|
| 2 | 009199700 | Reducer fitting |
Загрузка ...
|
|
| 3 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 4 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 5 | 009209011 | Male connector |
Загрузка ...
|
|
| 6 | 009210461 | Cutting ring |
Загрузка ...
|
|
| 7 | 009212060 | Nozzle disc cap |
Загрузка ...
|
|
| 8 | 002287490 | Hydraulic line |
Загрузка ...
|
|
| 9 | 003600450 | Hydraulic line |
Загрузка ...
|
|
| 10 | 003600470 | Hydraulic line |
Загрузка ...
|
|
| 11 | 009193040 | One-way restrictor-adjustable |
Загрузка ...
|
|
| 12 | 003600440 | Hydraulic line |
Загрузка ...
|
|
| 13 | 003600430 | Hydraulic line |
Загрузка ...
|
|
| 14 | 003600420 | Hydraulic line |
Загрузка ...
|
|
| 15 | 009210871 | Straight 2-way connector |
Загрузка ...
|
|
| 16 | 009085242 | Hex nut-low form |
Загрузка ...
|
|
| 17 | 009199630 | Straight 2-way connector |
Загрузка ...
|
|
| 18 | 009085060 | Hex nut-low form |
Загрузка ...
|
|
| 19 | 003600460 | Hydraulic line |
Загрузка ...
|
|
| 20 | 009200820 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009200800 | High pressure hose line |
Загрузка ...
|
|
| 22 | 002225623 | Hydraulic cylinder |
Загрузка ...
|
|
| 23 | 009212790 | Hydraulic motor |
Загрузка ...
|
|
| 24 | 009196021 | Male connector |
Загрузка ...
|
|
| 26 | 009199660 | Connector |
Загрузка ...
|
|
| 27 | 009200810 | High pressure hose line |
Загрузка ...
|
|
| 28 | 002260665 | Hydraulic cylinder |
Загрузка ...
|
|
| 29 | 003600480 | Hydraulic line |
Загрузка ...
|
|
| 30 | 009085000 | Hex nut-low form |
Загрузка ...
|
|
| 31 | 200213780 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 009271070 | Clevis |
Загрузка ...
|
|
| 34 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 35 | 009251340 | Cover plate |
Загрузка ...
|
|
| 36 | 009251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 37 | 009199640 | Male connector |
Загрузка ...
|
|
| 38 | 009240600 | Tube clip w. rubber |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
