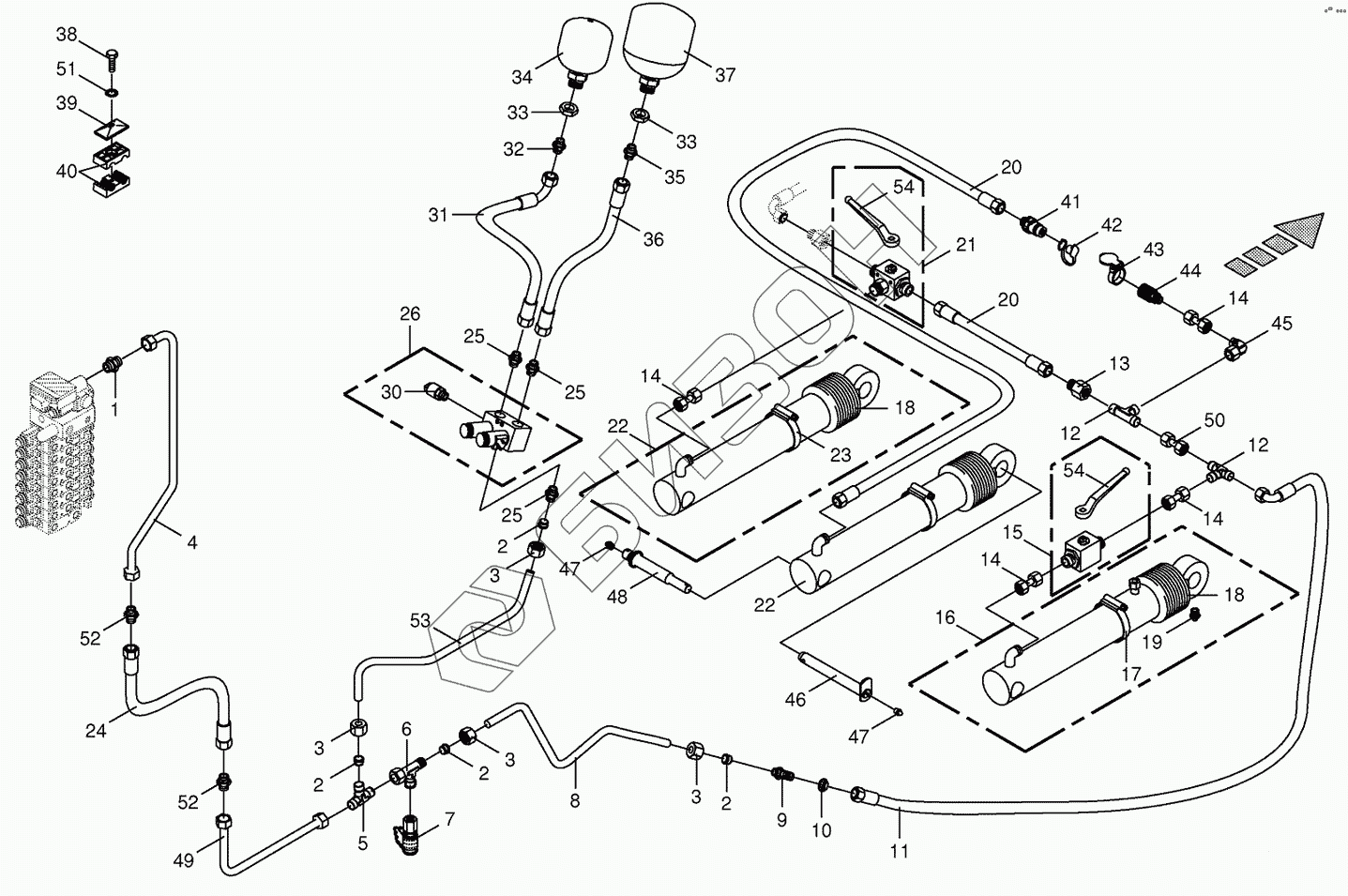

Графический каталог запасных частей к технике: KRONE BIG-X-650. Hydraulics- lift 12/14 row
1
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
14
14
14
15
16
17
17
18
18
19
20
20
21
22
22
23
23
24
25
25
25
26
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
52
53
54
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009187012 | 009187012 | Sealing set |
Загрузка ...
|
|
| 009188070 | 009188070 | Sealing set |
Загрузка ...
|
|
| 1 | 009211741 | Male connector |
Загрузка ...
|
|
| 2 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 3 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 4 | 003602000 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 5 | 009211750 | T-connector |
Загрузка ...
|
|
| 6 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 7 | 009196960 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 8 | 003600111 | Hydraulic line |
Загрузка ...
|
|
| 9 | 009212510 | Straight 2-way connector |
Загрузка ...
|
|
| 10 | 009210951 | Hex nut-low form |
Загрузка ...
|
|
| 11 | 009200870 | High pressure hose line |
Загрузка ...
|
|
| 12 | 009193150 | T-reduction |
Загрузка ...
|
|
| 13 | 009211840 | Reducer fitting |
Загрузка ...
|
|
| 14 | 002307440 | Double nipple |
Загрузка ...
|
|
| 15 | 009211171 | Two-way plug valve |
Загрузка ...
|
|
| 16 | 009185251 | Hydraulic cylinder |
Загрузка ...
|
|
| 17 | 009240070 | Tube clip |
Загрузка ...
|
|
| 17 | 009240040 | Tube clip |
Загрузка ...
|
|
| 18 | 009187980 | Bellows |
Загрузка ...
|
|
| 19 | 009192020 | Grease niple |
Загрузка ...
|
|
| 20 | 009200840 | High pressure hose line |
Загрузка ...
|
|
| 21 | 009193090 | Diverter valve |
Загрузка ...
|
|
| 22 | 002171142 | Hydraulic cylinder |
Загрузка ...
|
|
| 23 | 009240050 | Tube clip |
Загрузка ...
|
|
| 23 | 009240070 | Tube clip |
Загрузка ...
|
|
| 24 | 009200502 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009197620 | Male connector |
Загрузка ...
|
|
| 26 | 270008230 | Lift.hydr. hook up-block |
Загрузка ...
|
|
| 30 | 003025300 | Pressure sensor |
Загрузка ...
|
|
| 31 | 009200960 | High pressure hose line |
Загрузка ...
|
|
| 32 | 009211440 | Male connector |
Загрузка ...
|
|
| 33 | 009085441 | Hex nut-low form |
Загрузка ...
|
|
| 34 | 009212390 | Pressure accumulator |
Загрузка ...
|
|
| 35 | 009211792 | Male connector |
Загрузка ...
|
|
| 36 | 009200970 | High pressure hose line |
Загрузка ...
|
|
| 37 | 009215510 | Pressure accumulator |
Загрузка ...
|
|
| 38 | 009010421 | Hex head bolt |
Загрузка ...
|
|
| 39 | 009251340 | Cover plate |
Загрузка ...
|
|
| 40 | 009251580 | Tube clamp-2 halves |
Загрузка ...
|
|
| 41 | 009211460 | Connector plug |
Загрузка ...
|
|
| 42 | 009212631 | Dust cap-blue |
Загрузка ...
|
|
| 43 | 009166020 | Cover-blue |
Загрузка ...
|
|
| 44 | 009211312 | Sleeve |
Загрузка ...
|
|
| 45 | 009210671 | Angle lug |
Загрузка ...
|
|
| 46 | 002677740 | Spigot |
Загрузка ...
|
|
| 47 | 009191050 | Grease niple |
Загрузка ...
|
|
| 48 | 001553831 | Spigot |
Загрузка ...
|
|
| 49 | 003602010 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 50 | 002307470 | Double nipple |
Загрузка ...
|
|
| 51 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 52 | 009211700 | Connector |
Загрузка ...
|
|
| 53 | 003600750 | Hydraulic line |
Загрузка ...
|
|
| 54 | 009211230 | Hand lever |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
