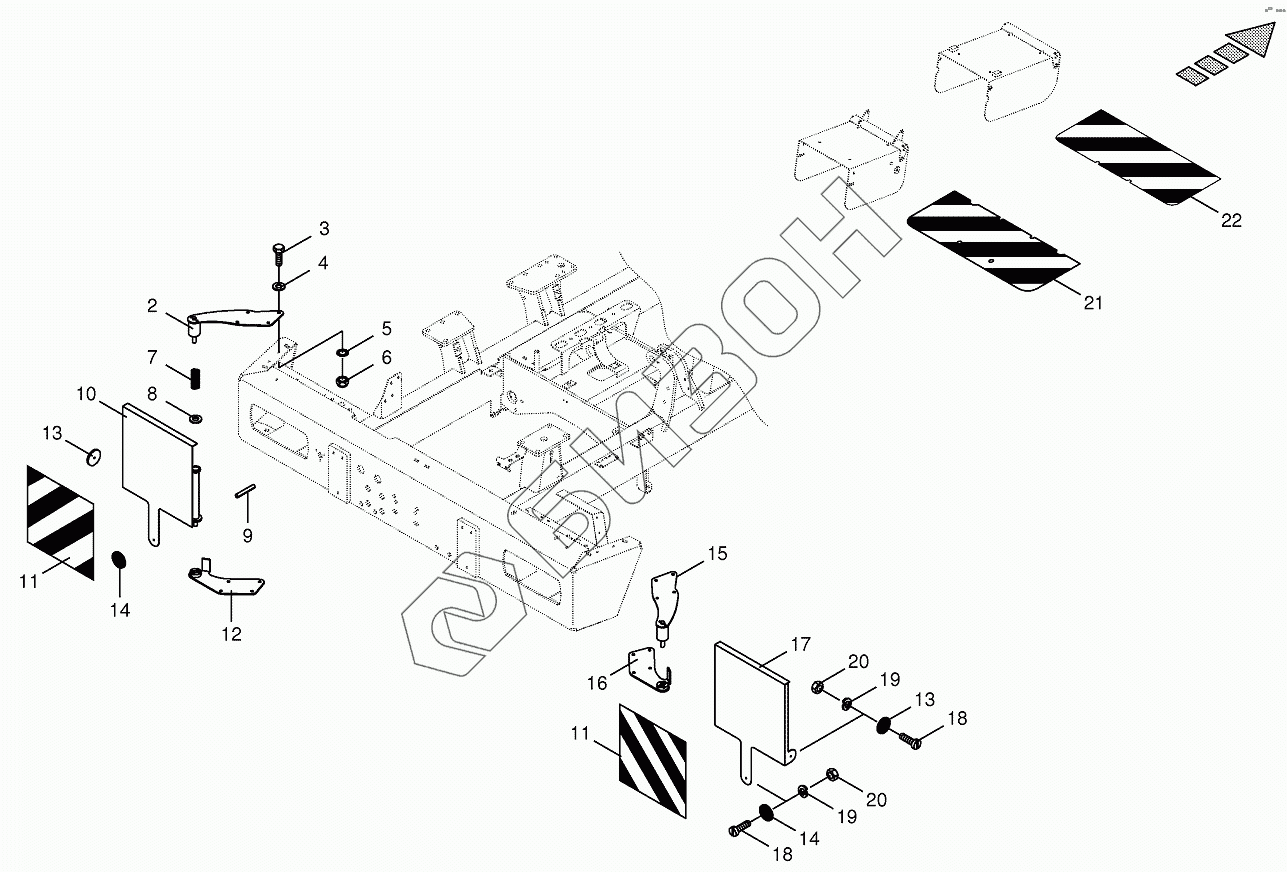

Графический каталог запасных частей к технике: KRONE BIG-X-700. Fold-away warning panel
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
16
17
18
18
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 200255130 | Retainer-top left |
Загрузка ...
|
|
| 3 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 4 | 009104140 | Washer |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 009087580 | Locknut |
Загрузка ...
|
|
| 7 | 001435562 | Pressure spring |
Загрузка ...
|
|
| 8 | 009103620 | Washer |
Загрузка ...
|
|
| 9 | 009126721 | Roll pin |
Загрузка ...
|
|
| 10 | 200255220 | Support -left |
Загрузка ...
|
|
| 11 | 009245690 | Decal |
Загрузка ...
|
|
| 12 | 200255160 | Retainer-below left |
Загрузка ...
|
|
| 13 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 14 | 009245351 | Rear reflector-red |
Загрузка ...
|
|
| 15 | 200255090 | Retainer-top right |
Загрузка ...
|
|
| 16 | 200255120 | Retainer-below right |
Загрузка ...
|
|
| 17 | 200255200 | Support -right |
Загрузка ...
|
|
| 18 | 009037450 | Allen screw |
Загрузка ...
|
|
| 19 | 009100310 | Spring washer |
Загрузка ...
|
|
| 20 | 009082071 | Hex nut |
Загрузка ...
|
|
| 21 | 200242530 | Warning foil-optional |
Загрузка ...
|
|
| 22 | 200255390 | Warning foil |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
