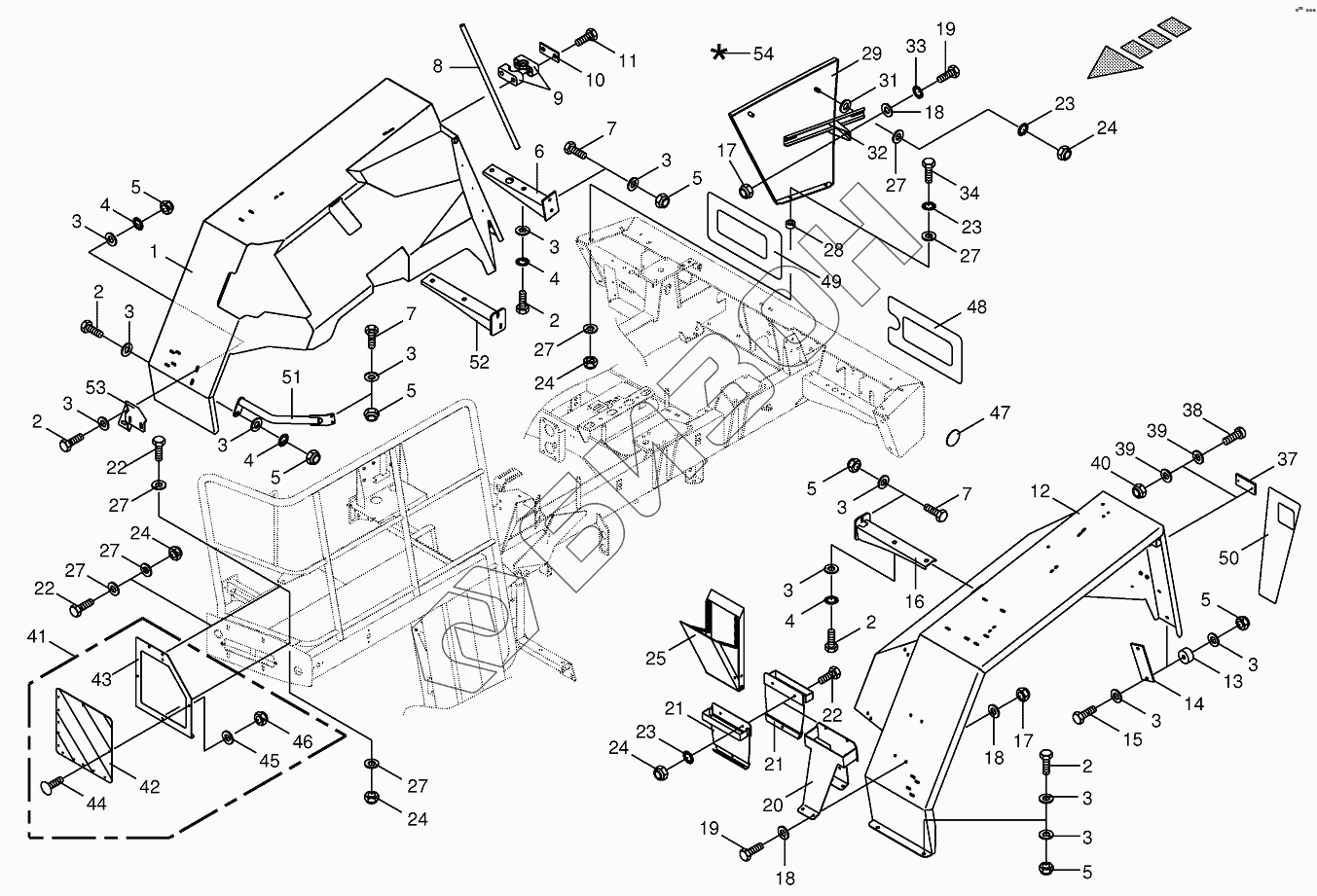

Графический каталог запасных частей к технике: KRONE BIG-X-700. Mudguard
1
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
6
7
7
7
8
9
10
11
12
13
14
15
16
17
17
18
18
18
19
19
20
21
21
22
22
22
23
23
23
24
24
24
24
24
25
27
27
27
27
27
27
27
28
29
29
31
32
33
34
37
38
39
39
40
41
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 009245690 | 009245690 | Decal |
Загрузка ...
|
|
| 200233770 | 200233770 | Wing holder |
Загрузка ...
|
|
| 1 | 200249040 | Mudguard-right |
Загрузка ...
|
|
| 2 | 009006570 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009103200 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009087010 | Locknut |
Загрузка ...
|
|
| 6 | 002258871 | Carrier-back |
Загрузка ...
|
|
| 7 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 8 | 002169090 | Guide tube-right |
Загрузка ...
|
|
| 9 | 009251041 | Tube clamp-2 halves |
Загрузка ...
|
|
| 10 | 009251300 | Cover plate |
Загрузка ...
|
|
| 11 | 009014350 | Hex head bolt |
Загрузка ...
|
|
| 12 | 200248950 | Mudguard-left |
Загрузка ...
|
|
| 13 | 270040970 | Rubber pad |
Загрузка ...
|
|
| 14 | 002258850 | Enclosure |
Загрузка ...
|
|
| 15 | 009003021 | Hex head bolt |
Загрузка ...
|
|
| 16 | 200213810 | Carrier-left |
Загрузка ...
|
|
| 17 | 009087580 | Locknut |
Загрузка ...
|
|
| 18 | 009104140 | Washer |
Загрузка ...
|
|
| 19 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 002167602 | Support |
Загрузка ...
|
|
| 21 | 200215420 | Holder for block |
Загрузка ...
|
|
| 22 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 23 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009087060 | Locknut |
Загрузка ...
|
|
| 25 | 270007770 | Drop-type sprag |
Загрузка ...
|
|
| 27 | 009106030 | Washer |
Загрузка ...
|
|
| 28 | 002255671 | Spacer |
Загрузка ...
|
|
| 29 | 200257640 | Back side shield |
Загрузка ...
|
|
| 29 | 200257650 | Back side shield |
Загрузка ...
|
|
| 31 | 009103660 | Washer |
Загрузка ...
|
|
| 32 | 002174640 | Support-back right |
Загрузка ...
|
|
| 33 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 34 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 37 | 270000940 | Rear reflector-red |
Загрузка ...
|
|
| 38 | 009034251 | Allen screw |
Загрузка ...
|
|
| 39 | 009103250 | Washer |
Загрузка ...
|
|
| 40 | 009080061 | Hex nut |
Загрузка ...
|
|
| 41 | 002198910 | Warning panel-left front |
Загрузка ...
|
|
| 41 | 002198920 | Warning panel-right front |
Загрузка ...
|
|
| 42 | 009246850 | Warning panel |
Загрузка ...
|
|
| 43 | 002198930 | Warning panel support-right |
Загрузка ...
|
|
| 43 | 002198940 | Warning panel support-left |
Загрузка ...
|
|
| 44 | 009050002 | Coach bolt |
Загрузка ...
|
|
| 45 | 009103511 | Washer |
Загрузка ...
|
|
| 46 | 009087041 | Locknut |
Загрузка ...
|
|
| 47 | 009246340 | Side light-yellow-self- adhesive |
Загрузка ...
|
|
| 48 | 200227280 | Warning foil-back left |
Загрузка ...
|
|
| 49 | 200227270 | Warning foil-back right |
Загрузка ...
|
|
| 50 | 200229680 | Warning foil-back left |
Загрузка ...
|
|
| 51 | 200229690 | Warning foil-back right |
Загрузка ...
|
|
| 52 | 200252250 | Wing holder-right middle |
Загрузка ...
|
|
| 53 | 200252200 | Wing holder-right front |
Загрузка ...
|
|
| 54 | 009403750 | Repairing set for plastics- beige |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
