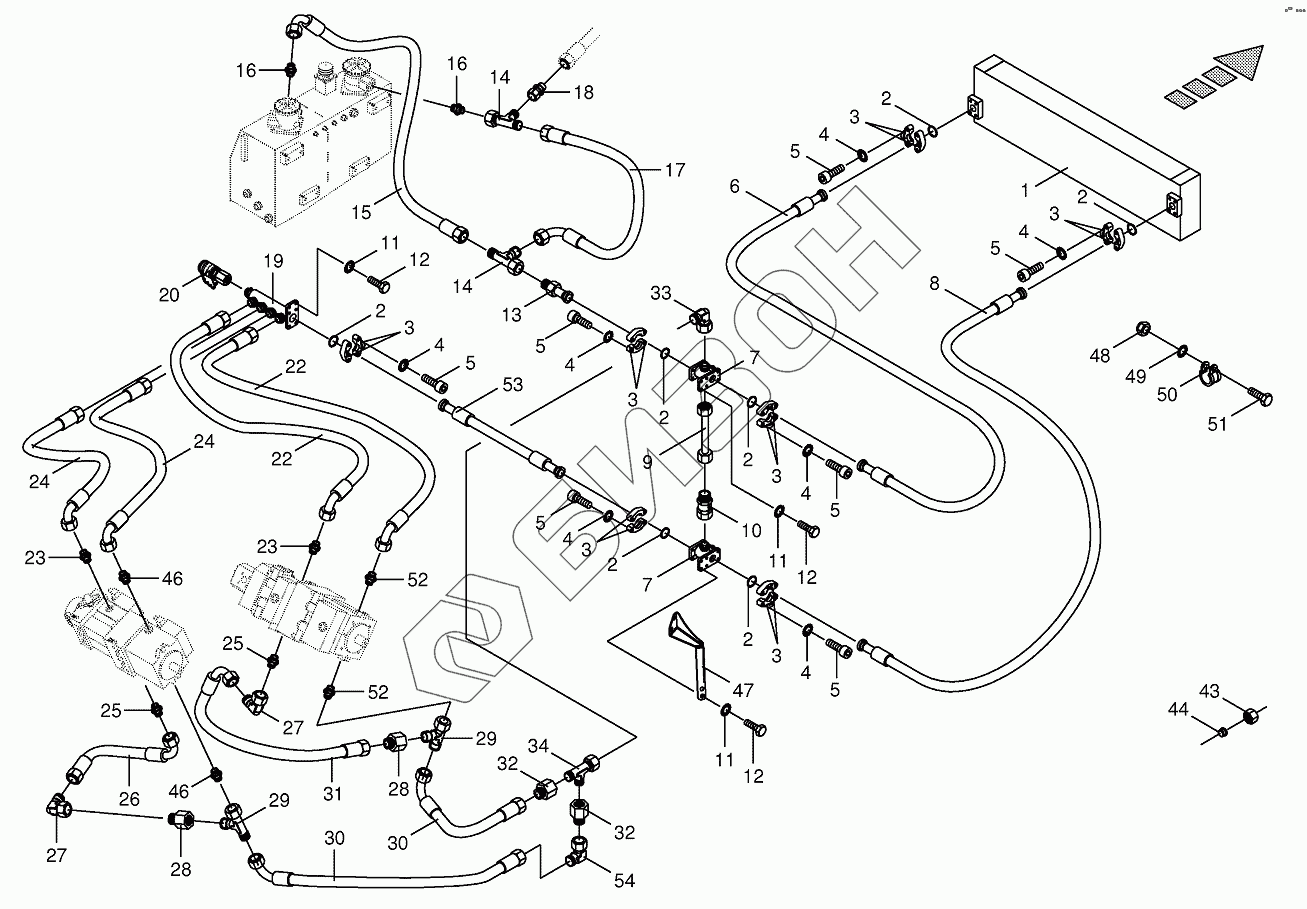

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Housing line/oil cooler
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
6
7
7
8
9
10
11
11
11
12
12
12
12
12
13
14
14
15
16
16
17
18
19
20
22
22
23
23
24
24
25
25
26
27
27
28
28
29
29
30
30
31
31
31
32
32
33
34
43
44
46
46
47
48
49
50
50
50
51
52
52
52
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 002150580 | Oil cooler |
Загрузка ...
|
|
| 2 | 009376470 | O-ring |
Загрузка ...
|
|
| 3 | 009193661 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 4 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009031391 | Allen screw |
Загрузка ...
|
|
| 6 | 009201210 | High pressure hose line |
Загрузка ...
|
|
| 7 | 002147600 | Collector-radiator |
Загрузка ...
|
|
| 8 | 009201220 | High pressure hose line |
Загрузка ...
|
|
| 9 | 200212080 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 10 | 002297111 | Non-return valve |
Загрузка ...
|
|
| 11 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 12 | 009006530 | Hex head bolt |
Загрузка ...
|
|
| 12 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 13 | 270002940 | SAE-flange adapter |
Загрузка ...
|
|
| 14 | 009208280 | Adjustable L connection |
Загрузка ...
|
|
| 15 | 009201201 | High pressure hose line |
Загрузка ...
|
|
| 16 | 009208201 | Male connector |
Загрузка ...
|
|
| 17 | 009201182 | High pressure hose line |
Загрузка ...
|
|
| 18 | 900002500 | Reducer fitting |
Загрузка ...
|
|
| 19 | 002147591 | Collector-pump |
Загрузка ...
|
|
| 20 | 270010190 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 22 | 270006290 | High pressure hose line |
Загрузка ...
|
|
| 23 | 900000840 | Male connector |
Загрузка ...
|
|
| 24 | 270010890 | High pressure hose line |
Загрузка ...
|
|
| 25 | 009211741 | Male connector |
Загрузка ...
|
|
| 26 | 009200960 | High pressure hose line |
Загрузка ...
|
|
| 27 | 009211730 | Angle lug |
Загрузка ...
|
|
| 28 | 900000830 | Reducer fitting |
Загрузка ...
|
|
| 29 | 900000820 | Adjustable L connection |
Загрузка ...
|
|
| 30 | 270013110 | High pressure hose line |
Загрузка ...
|
|
| 31 | 009200960 | High pressure hose line |
Загрузка ...
|
|
| 31 | 270011560 | High pressure hose line |
Загрузка ...
|
|
| 32 | 900000950 | Reducer fitting |
Загрузка ...
|
|
| 33 | 009208220 | Angle lug |
Загрузка ...
|
|
| 34 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 43 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 44 | 009197490 | Cutting ring |
Загрузка ...
|
|
| 46 | 900002520 | Male connector |
Загрузка ...
|
|
| 47 | 200240211 | Support |
Загрузка ...
|
|
| 48 | 009087060 | Locknut |
Загрузка ...
|
|
| 49 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 50 | 009240660 | Tube clip w. rubber |
Загрузка ...
|
|
| 50 | 009240520 | Tube clip w. rubber |
Загрузка ...
|
|
| 51 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 52 | 900000840 | Male connector |
Загрузка ...
|
|
| 52 | 900002520 | Male connector |
Загрузка ...
|
|
| 53 | 270038420 | High pressure hose line |
Загрузка ...
|
|
| 54 | 009197110 | Lug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
