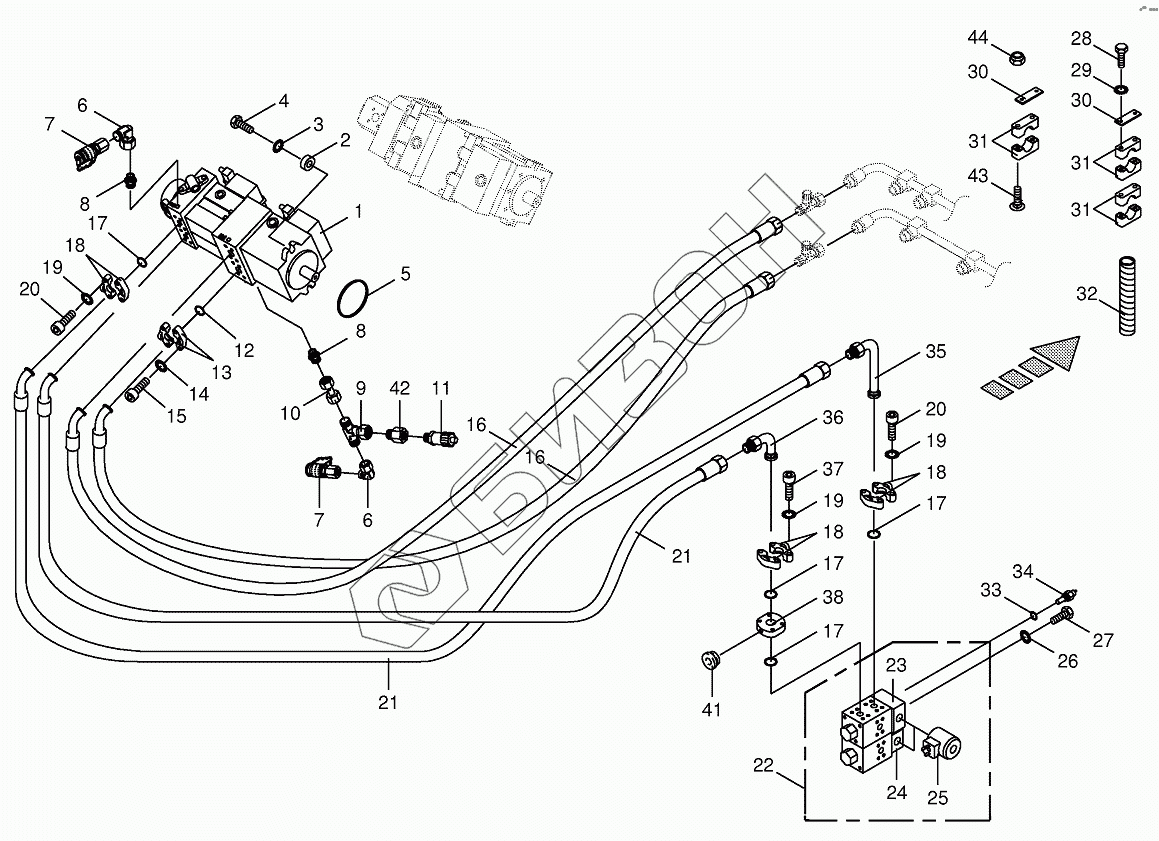

Графический каталог запасных частей к технике: KRONE BIG-X-800/1000. Traction drive pump
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
17
17
17
18
18
18
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
31
31
32
33
34
35
36
37
38
41
42
43
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270083810 | 270083810 | Pressure spring |
Загрузка ...
|
|
| 009191610 | 009191610 | Sealing set |
Загрузка ...
|
|
| 1 | 009191841 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 200220390 | Bushing |
Загрузка ...
|
|
| 3 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009556980 | O-ring |
Загрузка ...
|
|
| 6 | 009208250 | Lug |
Загрузка ...
|
|
| 7 | 009199370 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 8 | 009193680 | Male connector |
Загрузка ...
|
|
| 9 | 009208340 | T connector |
Загрузка ...
|
|
| 10 | 009193121 | Double nipple |
Загрузка ...
|
|
| 11 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 12 | 270041580 | Flange gasket |
Загрузка ...
|
|
| 13 | 009193731 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 14 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 15 | 900002130 | Allen screw |
Загрузка ...
|
|
| 16 | 009201050 | High pressure hose line |
Загрузка ...
|
|
| 17 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 18 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 19 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009031431 | Allen screw |
Загрузка ...
|
|
| 21 | 009197742 | High pressure hose line |
Загрузка ...
|
|
| 22 | 002220132 | Hydraulik-ganged valve |
Загрузка ...
|
|
| 23 | 002334510 | Head rinse valve |
Загрузка ...
|
|
| 24 | 009190740 | Pilot valve |
Загрузка ...
|
|
| 25 | 009387280 | Magnetic steering hub |
Загрузка ...
|
|
| 26 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009011600 | Hex head bolt |
Загрузка ...
|
|
| 29 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 30 | 009251251 | Cover plate |
Загрузка ...
|
|
| 31 | 270039040 | Tube clamp-2 halves |
Загрузка ...
|
|
| 32 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 33 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 34 | 003034500 | Temperature switch |
Загрузка ...
|
|
| 35 | 270020850 | SAE-flange adapter |
Загрузка ...
|
|
| 36 | 270020840 | SAE-flange adapter |
Загрузка ...
|
|
| 37 | 009031452 | Allen screw |
Загрузка ...
|
|
| 38 | 270000690 | Intermediate flange |
Загрузка ...
|
|
| 41 | 270026450 | Screw plug |
Загрузка ...
|
|
| 42 | 009193110 | Unscrewing connection |
Загрузка ...
|
|
| 43 | 009047632 | Coach bolt |
Загрузка ...
|
|
| 43 | 900000250 | Coach bolt |
Загрузка ...
|
|
| 44 | 009087580 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
