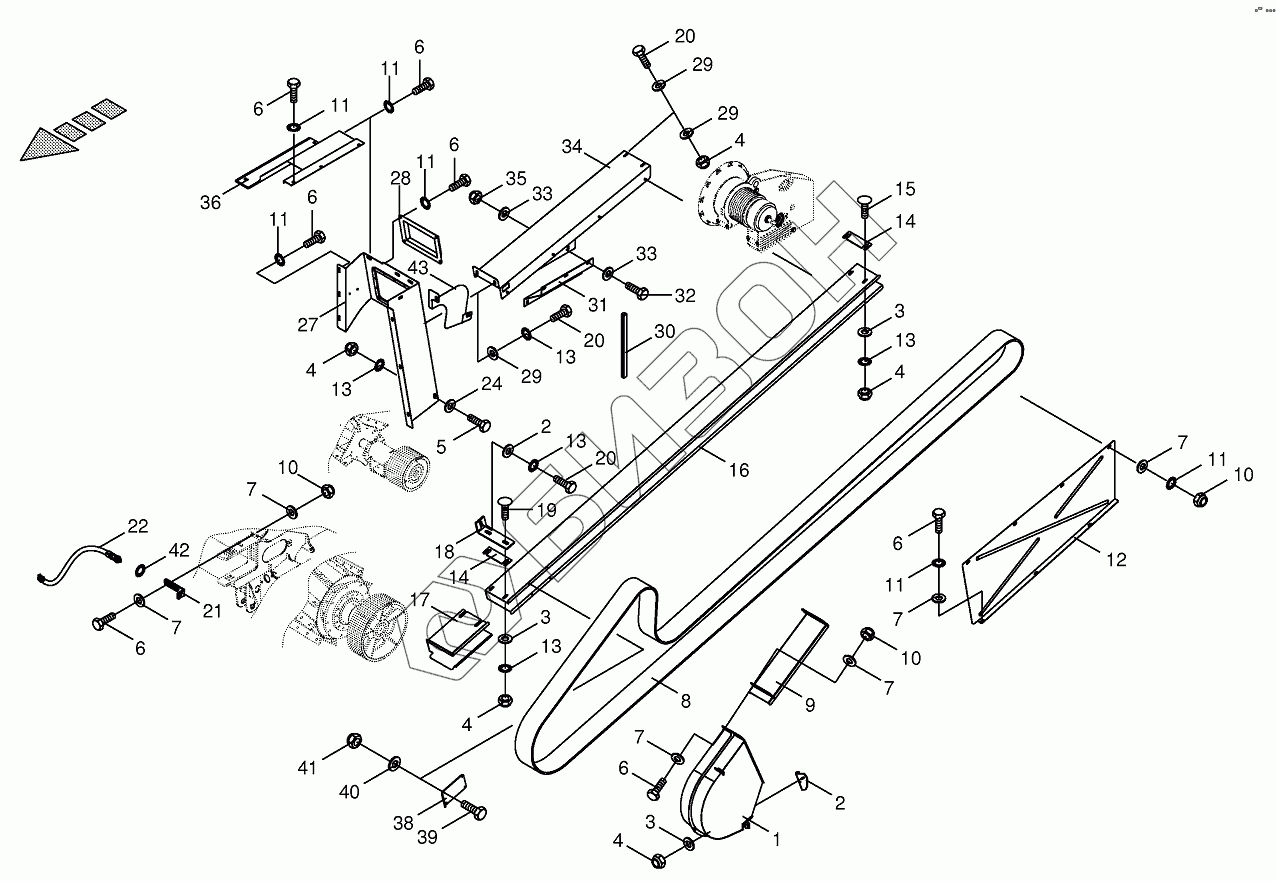

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Belt guide-main drive
1
2
2
3
3
3
4
4
4
4
4
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
9
10
10
10
11
11
11
11
11
11
12
13
13
13
13
13
14
14
15
16
17
18
19
20
20
20
21
22
24
27
28
29
29
29
30
31
32
33
33
34
35
36
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200273601 | Belt guard |
Загрузка ...
|
|
| 2 | 200273731 | Guard support |
Загрузка ...
|
|
| 3 | 009103611 | Washer |
Загрузка ...
|
|
| 4 | 009087580 | Locknut |
Загрузка ...
|
|
| 5 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006120 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 7 | 009106030 | Washer |
Загрузка ...
|
|
| 8 | 270042651 | Power band |
Загрузка ...
|
|
| 9 | 200273650 | Belt guard-front |
Загрузка ...
|
|
| 10 | 009087060 | Locknut |
Загрузка ...
|
|
| 11 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 12 | 200214412 | Cover plate |
Загрузка ...
|
|
| 13 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 14 | 002145120 | Enclosure |
Загрузка ...
|
|
| 15 | 009047512 | Coach bolt |
Загрузка ...
|
|
| 16 | 200214440 | Belt guide |
Загрузка ...
|
|
| 17 | 002156070 | Belt guide |
Загрузка ...
|
|
| 18 | 002156100 | Fastening angle |
Загрузка ...
|
|
| 19 | 009047451 | Coach bolt |
Загрузка ...
|
|
| 20 | 009006360 | Hex head bolt |
Загрузка ...
|
|
| 21 | 200277370 | Sensor support |
Загрузка ...
|
|
| 22 | 003023212 | Namur sensor Namur M18 |
Загрузка ...
|
|
| 24 | 009104140 | Washer |
Загрузка ...
|
|
| 27 | 200269592 | Seperating box-left front |
Загрузка ...
|
|
| 28 | 200221820 | Cover case |
Загрузка ...
|
|
| 29 | 009103530 | Washer |
Загрузка ...
|
|
| 30 | 009386941 | Rubber profile-Id.-no.= 1m |
Загрузка ...
|
|
| 31 | 200214670 | Cover plate |
Загрузка ...
|
|
| 32 | 009006550 | Hex head bolt |
Загрузка ...
|
|
| 33 | 009106090 | Washer |
Загрузка ...
|
|
| 34 | 200215483 | Belt guard |
Загрузка ...
|
|
| 35 | 009087010 | Locknut |
Загрузка ...
|
|
| 36 | 200265390 | Cover plate |
Загрузка ...
|
|
| 38 | 200259500 | Baffle |
Загрузка ...
|
|
| 39 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 40 | 009104111 | Washer |
Загрузка ...
|
|
| 41 | 009087041 | Locknut |
Загрузка ...
|
|
| 42 | 900002960 | Toothwasher |
Загрузка ...
|
|
| 43 | 200278950 | Guard plate |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
