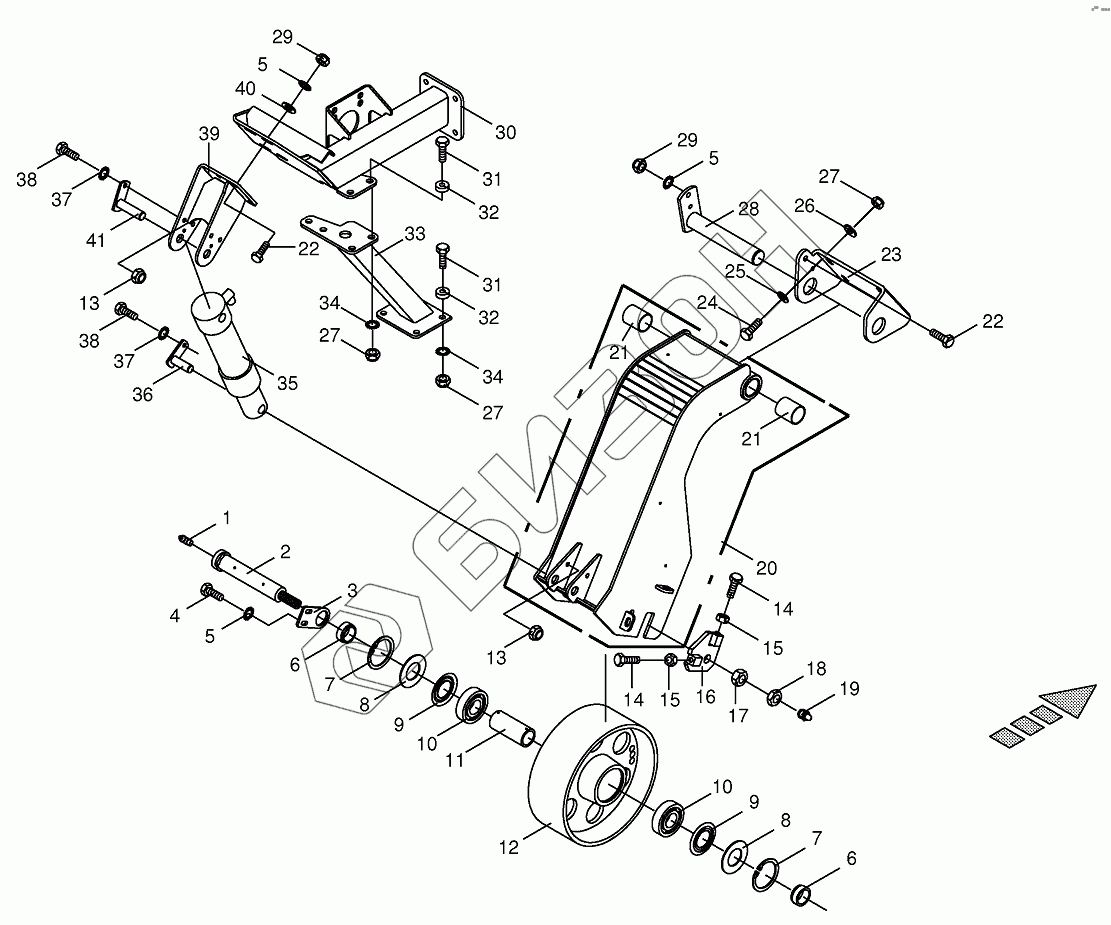

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Tensioning device-main drive
1
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
27
28
29
29
30
31
31
32
32
33
34
34
35
36
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270062390 | 270062390 | Sealing set |
Загрузка ...
|
|
| 1 | 009191070 | Grease niple |
Загрузка ...
|
|
| 2 | 002267362 | Arbor |
Загрузка ...
|
|
| 3 | 002164170 | Fixating lacing |
Загрузка ...
|
|
| 4 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 6 | 002243951 | Bushing |
Загрузка ...
|
|
| 7 | 009116730 | Circlip |
Загрузка ...
|
|
| 8 | 009370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 9 | 009370150 | Nilos-ring |
Загрузка ...
|
|
| 10 | 900012890 | Grooved ball bearing |
Загрузка ...
|
|
| 11 | 002267400 | Bushing |
Загрузка ...
|
|
| 12 | 002179150 | Jockey pulley |
Загрузка ...
|
|
| 13 | 009087060 | Locknut |
Загрузка ...
|
|
| 14 | 009002841 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009082120 | Hex nut |
Загрузка ...
|
|
| 16 | 002179330 | Support |
Загрузка ...
|
|
| 17 | 009082250 | Hex nut |
Загрузка ...
|
|
| 18 | 009085251 | Hex nut-low form |
Загрузка ...
|
|
| 19 | 009191050 | Grease niple |
Загрузка ...
|
|
| 20 | 200266280 | Rocker |
Загрузка ...
|
|
| 21 | 009349350 | Bearing bush |
Загрузка ...
|
|
| 22 | 009006370 | Hex head bolt |
Загрузка ...
|
|
| 23 | 200265880 | Rocker retainer |
Загрузка ...
|
|
| 24 | 009014550 | Hex head bolt |
Загрузка ...
|
|
| 25 | 009105061 | Washer |
Загрузка ...
|
|
| 26 | 009103200 | Washer |
Загрузка ...
|
|
| 27 | 009087010 | Locknut |
Загрузка ...
|
|
| 28 | 002179302 | Pin |
Загрузка ...
|
|
| 29 | 009087580 | Locknut |
Загрузка ...
|
|
| 30 | 200259310 | Arm |
Загрузка ...
|
|
| 31 | 009006580 | Hex head bolt |
Загрузка ...
|
|
| 32 | 002223132 | Bushing |
Загрузка ...
|
|
| 33 | 002158690 | Support |
Загрузка ...
|
|
| 34 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 35 | 270056960 | Hydraulic cylinder |
Загрузка ...
|
|
| 36 | 002164180 | Pin |
Загрузка ...
|
|
| 37 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 38 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 39 | 200266350 | Cylinder mounting |
Загрузка ...
|
|
| 40 | 009103611 | Washer |
Загрузка ...
|
|
| 41 | 200268810 | Pin |
Загрузка ...
|
