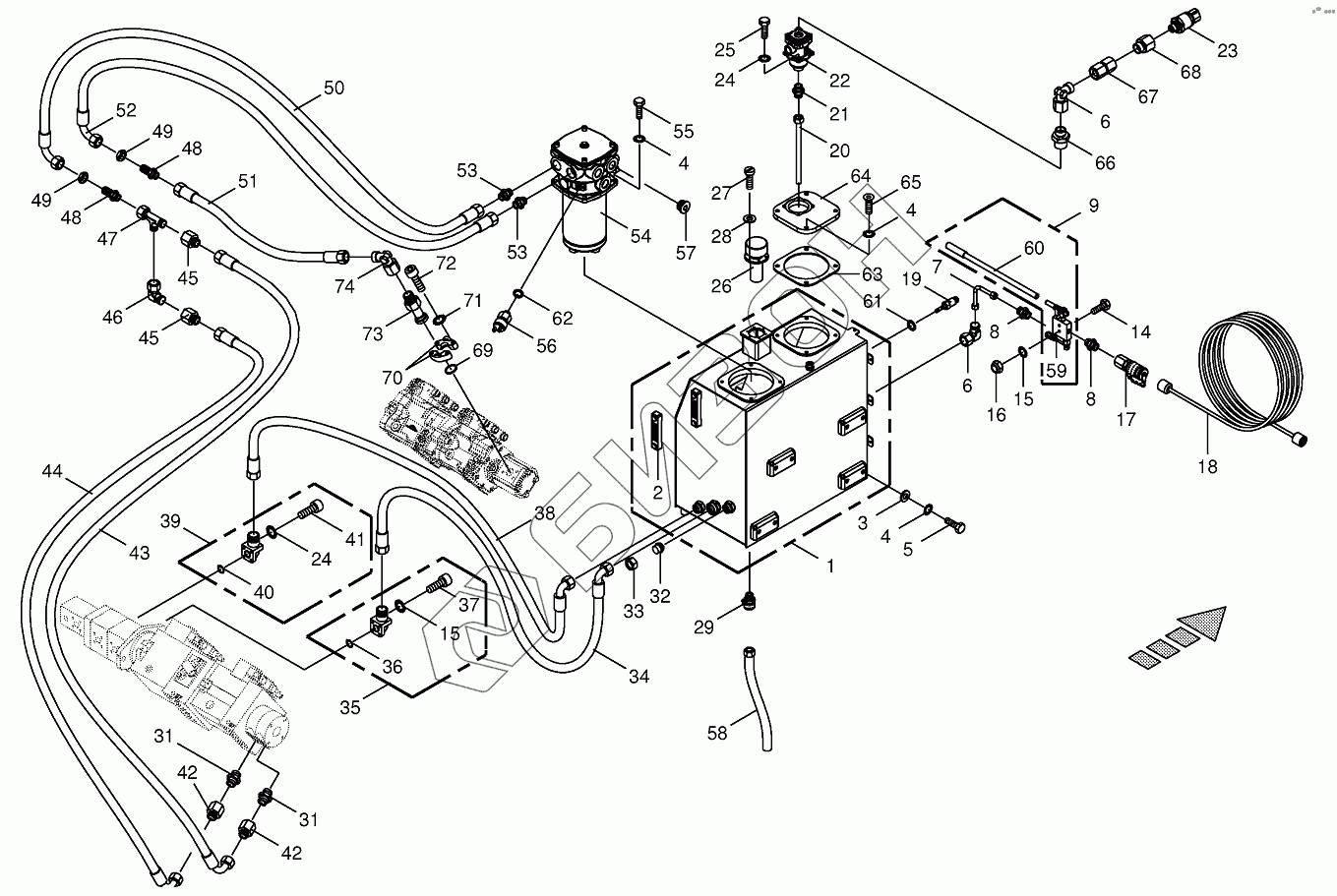

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Hydraulic tank/suction lines
1
2
3
4
4
4
5
6
6
7
8
8
9
14
15
15
16
17
18
19
20
21
22
22
22
22
23
24
24
25
26
27
28
29
31
31
32
33
34
35
36
37
37
37
38
39
40
41
41
42
42
43
44
45
45
46
47
48
48
49
49
50
51
52
53
53
54
54
54
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200263741 | Hydraulic tank |
Загрузка ...
|
|
| 2 | 009400291 | Oil level indicator |
Загрузка ...
|
|
| 3 | 009103200 | Washer |
Загрузка ...
|
|
| 4 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009014550 | Hex head bolt |
Загрузка ...
|
|
| 6 | 009210671 | Angle lug |
Загрузка ...
|
|
| 7 | 200267980 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 8 | 009196300 | Male connector |
Загрузка ...
|
|
| 9 | 270022132 | Hydr. Pump |
Загрузка ...
|
|
| 14 | 009016131 | Hex head bolt |
Загрузка ...
|
|
| 15 | 009099030 | Detent edged washer |
Загрузка ...
|
|
| 16 | 009087060 | Locknut |
Загрузка ...
|
|
| 17 | 009208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 18 | 270024720 | Measuring hose |
Загрузка ...
|
|
| 19 | 003025101 | Levelling switch |
Загрузка ...
|
|
| 20 | 200268600 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 21 | 009193280 | Male connector |
Загрузка ...
|
|
| 22 | 270056730 | Tank return filter |
Загрузка ...
|
|
| 22 | 270066440 | Filter cartridge |
Загрузка ...
|
|
| 22 | 270066450 | Sealing set |
Загрузка ...
|
|
| 22 | 270066460 | Dirt collector cage |
Загрузка ...
|
|
| 23 | 270056870 | Pressure transformer |
Загрузка ...
|
|
| 24 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 25 | 009006070 | Hex head bolt |
Загрузка ...
|
|
| 26 | 002191690 | Filler neck |
Загрузка ...
|
|
| 27 | 009036520 | Allen screw |
Загрузка ...
|
|
| 28 | 009105001 | Washer |
Загрузка ...
|
|
| 29 | 270061650 | Screw plug |
Загрузка ...
|
|
| 31 | 009193690 | Male connector |
Загрузка ...
|
|
| 32 | 009193010 | Locking cone w. O-ring |
Загрузка ...
|
|
| 33 | 009208050 | Nozzle disc cap |
Загрузка ...
|
|
| 34 | 270059770 | High pressure hose line |
Загрузка ...
|
|
| 35 | 009197580 | Flange connection |
Загрузка ...
|
|
| 36 | 270009880 | O-ring |
Загрузка ...
|
|
| 37 | 009030771 | Allen screw |
Загрузка ...
|
|
| 37 | 009016700 | Allen screw |
Загрузка ...
|
|
| 38 | 270058920 | High pressure hose line |
Загрузка ...
|
|
| 39 | 009197570 | Flange connection |
Загрузка ...
|
|
| 40 | 009376280 | O-ring |
Загрузка ...
|
|
| 41 | 009030451 | Allen screw |
Загрузка ...
|
|
| 41 | 009030512 | Allen screw |
Загрузка ...
|
|
| 42 | 900005200 | Reducer fitting |
Загрузка ...
|
|
| 43 | 270062000 | High pressure hose line |
Загрузка ...
|
|
| 44 | 009198590 | High pressure hose line |
Загрузка ...
|
|
| 45 | 009196600 | Reducer fitting |
Загрузка ...
|
|
| 46 | 009208230 | Lug |
Загрузка ...
|
|
| 47 | 009208280 | Adjustable L connection |
Загрузка ...
|
|
| 48 | 900013710 | Straight 2-way connector |
Загрузка ...
|
|
| 49 | 900013720 | Locknut |
Загрузка ...
|
|
| 50 | 270058960 | High pressure hose line |
Загрузка ...
|
|
| 51 | 270058980 | High pressure hose line |
Загрузка ...
|
|
| 52 | 270058970 | High pressure hose line |
Загрузка ...
|
|
| 53 | 009208201 | Male connector |
Загрузка ...
|
|
| 54 | 270056890 | Return-suction filter |
Загрузка ...
|
|
| 54 | 270066320 | Filter cartridge |
Загрузка ...
|
|
| 54 | 270066330 | Separation plate |
Загрузка ...
|
|
| 54 | 270066340 | Sealing set |
Загрузка ...
|
|
| 54 | 270066350 | Dirt collector cage |
Загрузка ...
|
|
| 55 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 56 | 002297100 | Pressure switch |
Загрузка ...
|
|
| 57 | 009208650 | Screw plug |
Загрузка ...
|
|
| 58 | 270061670 | Oil discharge hose |
Загрузка ...
|
|
| 59 | 270059341 | Valve |
Загрузка ...
|
|
| 60 | 270059350 | Lever |
Загрузка ...
|
|
| 61 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 62 | 009377161 | Gasket ring |
Загрузка ...
|
|
| 63 | 200272630 | Gasket |
Загрузка ...
|
|
| 64 | 200272360 | Filter retainer |
Загрузка ...
|
|
| 65 | 009051782 | Fillister head screw |
Загрузка ...
|
|
| 66 | 009196021 | Male connector |
Загрузка ...
|
|
| 67 | 002307430 | Double nipple |
Загрузка ...
|
|
| 68 | 009199550 | Unscrewing connection |
Загрузка ...
|
|
| 69 | 009376460 | O-ring |
Загрузка ...
|
|
| 70 | 009193651 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 71 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 72 | 009031091 | Allen screw |
Загрузка ...
|
|
| 73 | 270000720 | SAE-flange adapter |
Загрузка ...
|
|
| 74 | 900015810 | Angle lug-45° |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
