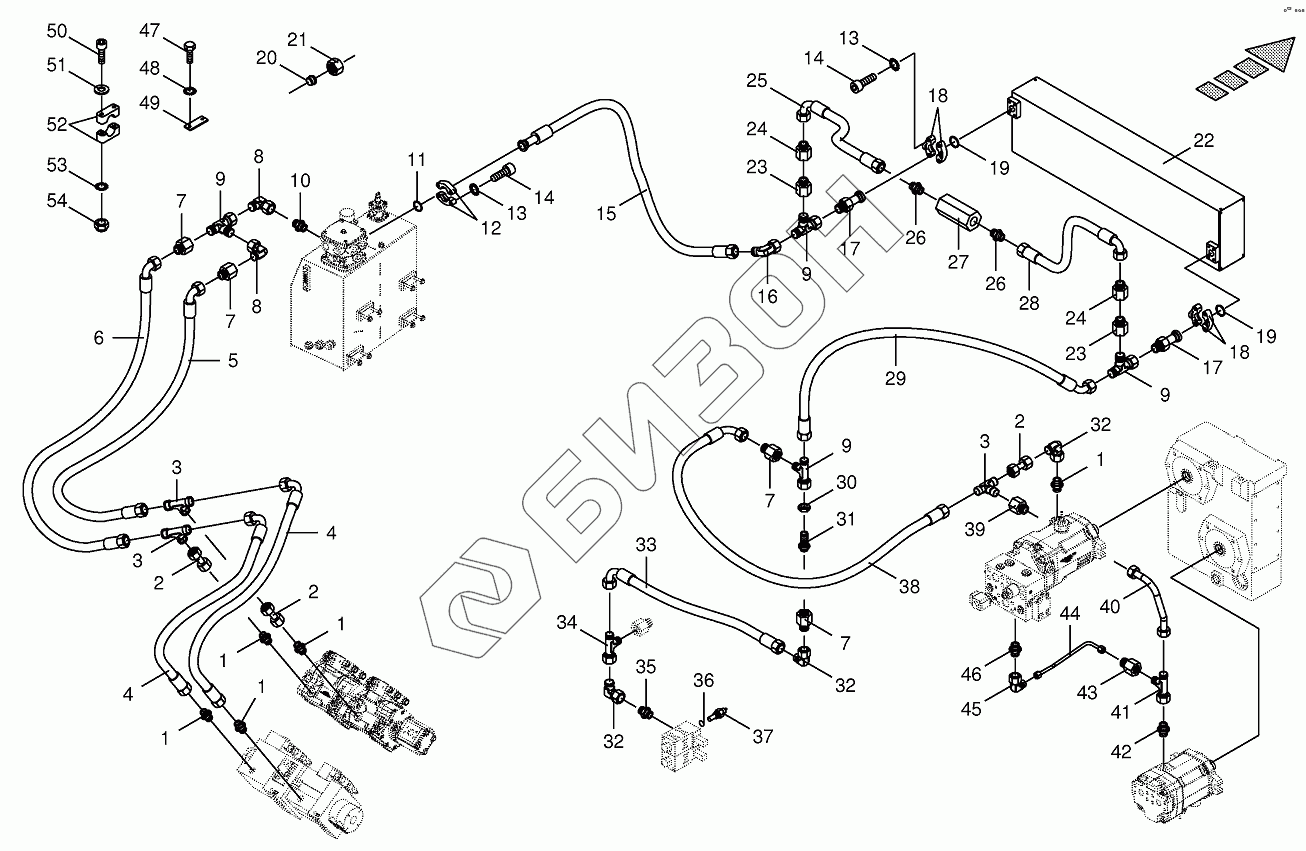

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Housing line/oil cooler
1
1
1
1
1
2
2
2
3
3
3
4
4
5
6
7
7
7
7
8
8
9
9
9
9
10
11
12
13
13
14
14
15
16
17
17
18
18
19
19
20
20
20
21
21
21
22
23
23
24
24
25
26
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 900000840 | Male connector |
Загрузка ...
|
|
| 2 | 270058510 | Double nipple |
Загрузка ...
|
|
| 3 | 270058520 | T-reduction |
Загрузка ...
|
|
| 4 | 270059010 | High pressure hose line |
Загрузка ...
|
|
| 5 | 270058940 | High pressure hose line |
Загрузка ...
|
|
| 6 | 270058930 | High pressure hose line |
Загрузка ...
|
|
| 7 | 009199250 | Reducer fitting |
Загрузка ...
|
|
| 8 | 270041990 | Angle lug |
Загрузка ...
|
|
| 9 | 009199220 | Adjustable L connection |
Загрузка ...
|
|
| 10 | 009199281 | Male connector |
Загрузка ...
|
|
| 11 | 900005820 | O-ring |
Загрузка ...
|
|
| 12 | 270045680 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 13 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 14 | 009031391 | Allen screw |
Загрузка ...
|
|
| 15 | 270059780 | High pressure hose line |
Загрузка ...
|
|
| 16 | 900013850 | Angle lug-45° |
Загрузка ...
|
|
| 17 | 270004580 | SAE-flange adapter |
Загрузка ...
|
|
| 18 | 009193661 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 19 | 009376470 | O-ring |
Загрузка ...
|
|
| 20 | 009199610 | Cutting ring |
Загрузка ...
|
|
| 20 | 009211831 | Cutting ring |
Загрузка ...
|
|
| 21 | 009199620 | Nozzle disc cap |
Загрузка ...
|
|
| 21 | 009211820 | Nozzle disc cap |
Загрузка ...
|
|
| 22 | 270035950 | Oil cooler |
Загрузка ...
|
|
| 23 | 009199260 | Reducer fitting |
Загрузка ...
|
|
| 24 | 900013810 | Reducer fitting |
Загрузка ...
|
|
| 25 | 270059770 | High pressure hose line |
Загрузка ...
|
|
| 26 | 009208201 | Male connector |
Загрузка ...
|
|
| 27 | 270056830 | Non-return valve |
Загрузка ...
|
|
| 28 | 270063980 | High pressure hose line |
Загрузка ...
|
|
| 29 | 270060140 | High pressure hose line |
Загрузка ...
|
|
| 30 | 900013840 | Locknut |
Загрузка ...
|
|
| 31 | 900013830 | Straight 2-way connector |
Загрузка ...
|
|
| 32 | 009208220 | Angle lug |
Загрузка ...
|
|
| 33 | 270059760 | High pressure hose line |
Загрузка ...
|
|
| 34 | 009208270 | Adjustable L connection |
Загрузка ...
|
|
| 35 | 009199100 | Male connector |
Загрузка ...
|
|
| 36 | 009377171 | Gasket ring |
Загрузка ...
|
|
| 37 | 003034500 | Temperature switch |
Загрузка ...
|
|
| 38 | 270020070 | High pressure hose line |
Загрузка ...
|
|
| 39 | 900000830 | Reducer fitting |
Загрузка ...
|
|
| 40 | 200268000 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 41 | 009212380 | Adjustable L connection |
Загрузка ...
|
|
| 42 | 009211741 | Male connector |
Загрузка ...
|
|
| 43 | 009199600 | Reducer fitting |
Загрузка ...
|
|
| 44 | 200267990 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 45 | 009199650 | Angle lug |
Загрузка ...
|
|
| 46 | 009199640 | Male connector |
Загрузка ...
|
|
| 47 | 009011220 | He head bolt |
Загрузка ...
|
|
| 48 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 49 | 009251211 | Cover plate |
Загрузка ...
|
|
| 50 | 009030561 | Allen screw |
Загрузка ...
|
|
| 51 | 009104111 | Washer |
Загрузка ...
|
|
| 52 | 270045590 | Tube clamp-2 halves |
Загрузка ...
|
|
| 53 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 54 | 009087041 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
