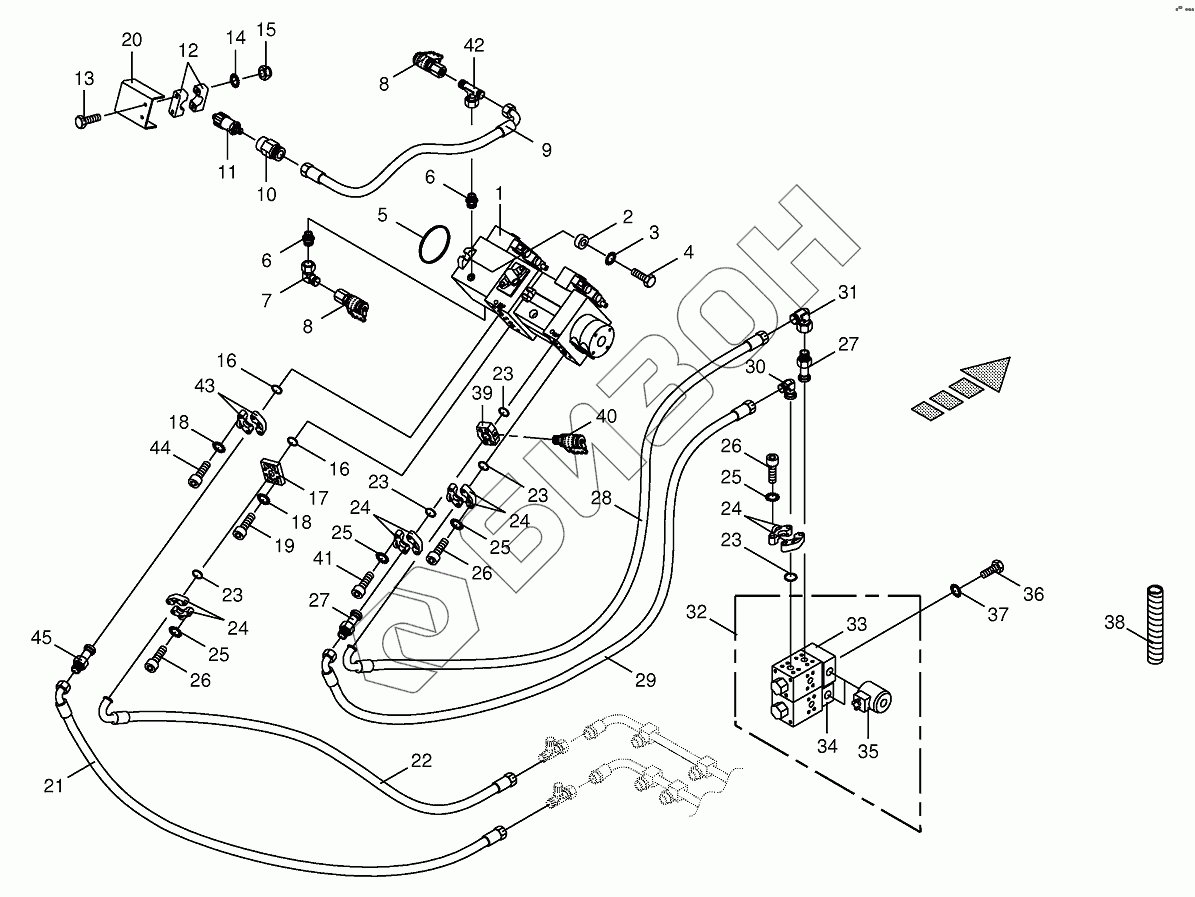

Графический каталог запасных частей к технике: KRONE BIG-X-850/1100. Traction drive pump
1
1
1
2
3
4
5
6
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
27
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270068830 | Variable displacement pump |
Загрузка ...
|
|
| 1 | 009191841 | Variable displacement pump |
Загрузка ...
|
|
| 2 | 200220390 | Bushing |
Загрузка ...
|
|
| 3 | 009099131 | Detent edged washer |
Загрузка ...
|
|
| 4 | 009003801 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009556980 | O-ring |
Загрузка ...
|
|
| 6 | 009193680 | Male connector |
Загрузка ...
|
|
| 7 | 009208250 | Lug |
Загрузка ...
|
|
| 8 | 009199370 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 9 | 270061610 | High pressure hose line |
Загрузка ...
|
|
| 10 | 009193110 | Unscrewing connection |
Загрузка ...
|
|
| 11 | 003024731 | Pressure sensor |
Загрузка ...
|
|
| 12 | 270039410 | Tube clamp-2 halves |
Загрузка ...
|
|
| 13 | 009010342 | Hex head bolt |
Загрузка ...
|
|
| 14 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009087041 | Locknut |
Загрузка ...
|
|
| 16 | 270041580 | Flange gasket |
Загрузка ...
|
|
| 17 | 270046520 | SAE-reducer |
Загрузка ...
|
|
| 18 | 009099290 | Detent edged washer |
Загрузка ...
|
|
| 19 | 900014350 | Allen screw |
Загрузка ...
|
|
| 20 | 200267540 | Guard plate |
Загрузка ...
|
|
| 21 | 270039900 | High pressure hose line |
Загрузка ...
|
|
| 22 | 270039920 | High pressure hose line |
Загрузка ...
|
|
| 23 | 270039240 | Flange gasket |
Загрузка ...
|
|
| 24 | 009208611 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 25 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 26 | 009031431 | Allen screw |
Загрузка ...
|
|
| 27 | 009199020 | SAE extern.screw thread flange |
Загрузка ...
|
|
| 28 | 270039990 | High pressure hose line |
Загрузка ...
|
|
| 29 | 270039910 | High pressure hose line |
Загрузка ...
|
|
| 30 | 270038680 | SAE-flange adapter |
Загрузка ...
|
|
| 31 | 009199040 | Lug |
Загрузка ...
|
|
| 32 | 002220132 | Hydraulik-ganged valve |
Загрузка ...
|
|
| 32 | 009191610 | Sealing set |
Загрузка ...
|
|
| 33 | 002334510 | Head rinse valve |
Загрузка ...
|
|
| 33 | 270083810 | Pressure spring |
Загрузка ...
|
|
| 34 | 009190740 | Pilot valve |
Загрузка ...
|
|
| 35 | 009387280 | Magnetic steering hub |
Загрузка ...
|
|
| 36 | 009006560 | Hex head bolt |
Загрузка ...
|
|
| 37 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 38 | 003012190 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 39 | 270000690 | Intermediate flange |
Загрузка ...
|
|
| 40 | 009208720 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 41 | 009031471 | Allen screw |
Загрузка ...
|
|
| 42 | 009208340 | T connector |
Загрузка ...
|
|
| 43 | 009193731 | SAE-flange section-2 halves |
Загрузка ...
|
|
| 44 | 900003780 | Allen screw |
Загрузка ...
|
|
| 45 | 900005740 | SAE extern.screw thread flange |
Загрузка ...
|
