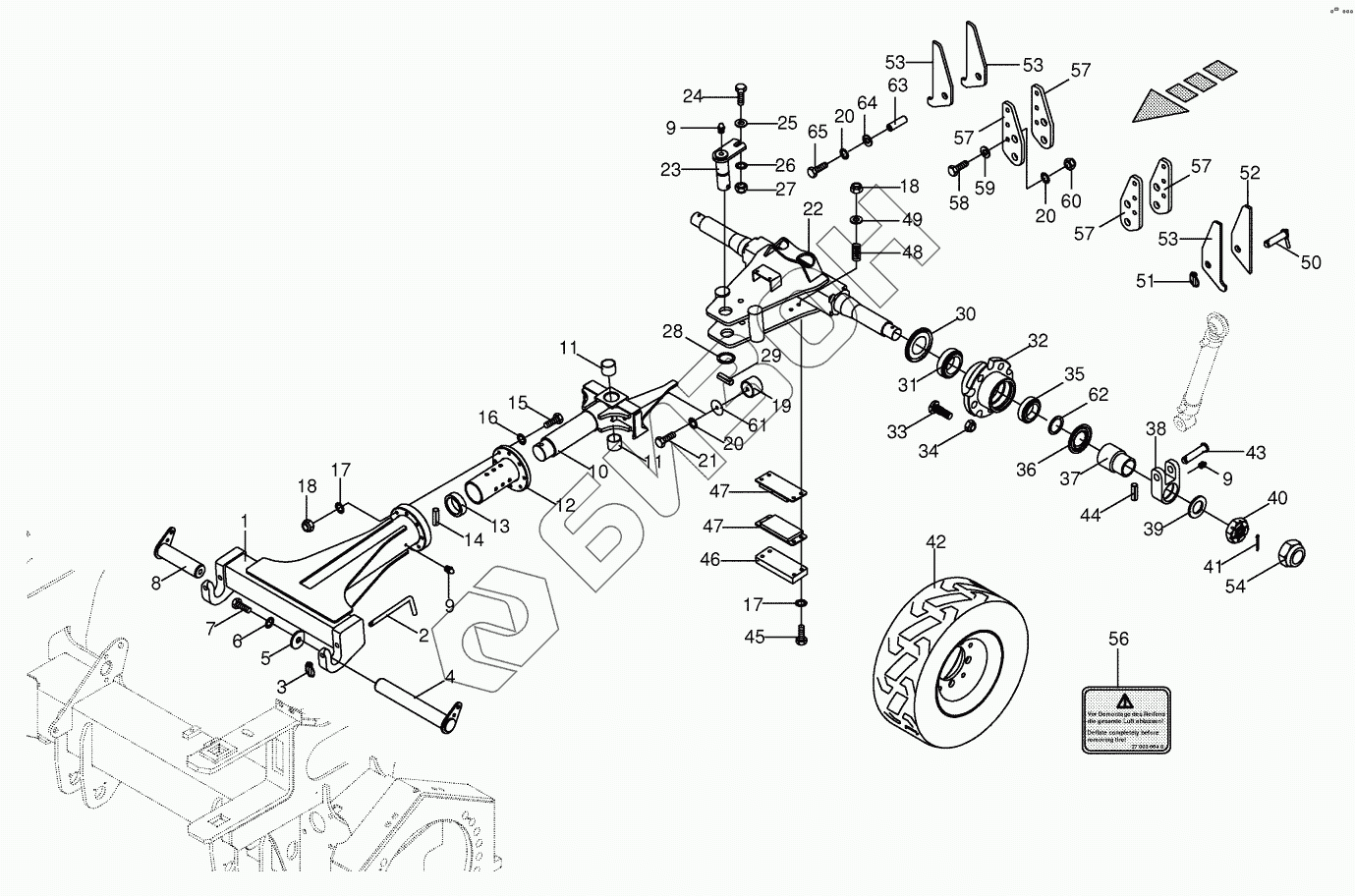

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Additional axis
270036040
270036050
9533280
9111340
1
2
3
4
5
6
7
8
9
9
9
10
11
11
12
13
14
15
16
17
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
49
50
51
52
53
53
53
54
56
57
57
57
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270036040 | 270036040 | Rim |
Загрузка ...
|
|
| 270036050 | 270036050 | Tyre |
Загрузка ...
|
|
| 9533280 | 9533280 | Hose |
Загрузка ...
|
|
| 9111340 | 9111340 | Shim ring |
Загрузка ...
|
|
| 1 | 202211320 | Additional axle front-front |
Загрузка ...
|
|
| 2 | 200243010 | Pin |
Загрузка ...
|
|
| 3 | 9170041 | Linch pin |
Загрузка ...
|
|
| 4 | 200242980 | Pin-left |
Загрузка ...
|
|
| 5 | 200243020 | Lock washer |
Загрузка ...
|
|
| 6 | 9099121 | Detent edged washer |
Загрузка ...
|
|
| 7 | 9003351 | Hex head bolt |
Загрузка ...
|
|
| 8 | 200243000 | Pin-right |
Загрузка ...
|
|
| 9 | 9191050 | Grease niple |
Загрузка ...
|
|
| 10 | 200243091 | O-hitch |
Загрузка ...
|
|
| 11 | 9349250 | Bearing bush |
Загрузка ...
|
|
| 12 | 200243061 | Connection piece |
Загрузка ...
|
|
| 13 | 200243030 | Limit stop |
Загрузка ...
|
|
| 14 | 9127192 | Roll pin |
Загрузка ...
|
|
| 15 | 9002140 | Hex head bolt |
Загрузка ...
|
|
| 16 | 9099030 | Detent edged washer |
Загрузка ...
|
|
| 17 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 18 | 9087060 | Locknut |
Загрузка ...
|
|
| 19 | 270084750 | Rubber pad |
Загрузка ...
|
|
| 20 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 21 | 9006360 | Hex head bolt |
Загрузка ...
|
|
| 22 | 200243150 | Additional axis-back |
Загрузка ...
|
|
| 23 | 200242901 | Pin |
Загрузка ...
|
|
| 24 | 9006570 | Hex head bolt |
Загрузка ...
|
|
| 25 | 9105061 | Washer |
Загрузка ...
|
|
| 26 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 27 | 9087010 | Locknut |
Загрузка ...
|
|
| 28 | 9111361 | Shim ring |
Загрузка ...
|
|
| 29 | 9127162 | Roll pin |
Загрузка ...
|
|
| 30 | 900004760 | Nilos-ring |
Загрузка ...
|
|
| 31 | 9321660 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 200242880 | Hub f. axle |
Загрузка ...
|
|
| 33 | 900021650 | Bolt |
Загрузка ...
|
|
| 34 | 9102250 | Nut |
Загрузка ...
|
|
| 35 | 9321540 | Taper roller bearing |
Загрузка ...
|
|
| 36 | 900004750 | Nilos-ring |
Загрузка ...
|
|
| 37 | 200242870 | Spacer bushing |
Загрузка ...
|
|
| 38 | 200242861 | Cylinder mounting |
Загрузка ...
|
|
| 39 | 9105181 | Washer |
Загрузка ...
|
|
| 40 | 9089431 | Castellated nut |
Загрузка ...
|
|
| 41 | 9120931 | Cotter pin |
Загрузка ...
|
|
| 42 | 270034820 | Wheel-cpl. |
Загрузка ...
|
|
| 43 | 200242911 | Pin with head |
Загрузка ...
|
|
| 44 | 9126412 | Roll pin |
Загрузка ...
|
|
| 45 | 9010542 | Hex head bolt |
Загрузка ...
|
|
| 46 | 200244100 | Plate |
Загрузка ...
|
|
| 47 | 200707030 | Brake lining |
Загрузка ...
|
|
| 48 | 2817580 | Pressure spring |
Загрузка ...
|
|
| 49 | 9106030 | Washer |
Загрузка ...
|
|
| 50 | 200242961 | Pin |
Загрузка ...
|
|
| 51 | 9170061 | Linch pin |
Загрузка ...
|
|
| 52 | 200243180 | Cylinder support-top |
Загрузка ...
|
|
| 53 | 200243170 | Cylinder support-top |
Загрузка ...
|
|
| 54 | 9404140 | Hex. protective cap |
Загрузка ...
|
|
| 56 | 270036640 | Tag |
Загрузка ...
|
|
| 57 | 200256300 | Support |
Загрузка ...
|
|
| 58 | 9006380 | Hex head bolt |
Загрузка ...
|
|
| 59 | 9104140 | Washer |
Загрузка ...
|
|
| 60 | 9087580 | Locknut |
Загрузка ...
|
|
| 61 | 200269540 | Washer |
Загрузка ...
|
|
| 62 | 9108990 | Shim ring |
Загрузка ...
|
|
| 63 | 202253030 | Bolt cylinder additional axle |
Загрузка ...
|
|
| 64 | 900001210 | Washer |
Загрузка ...
|
|
| 65 | 9006320 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
