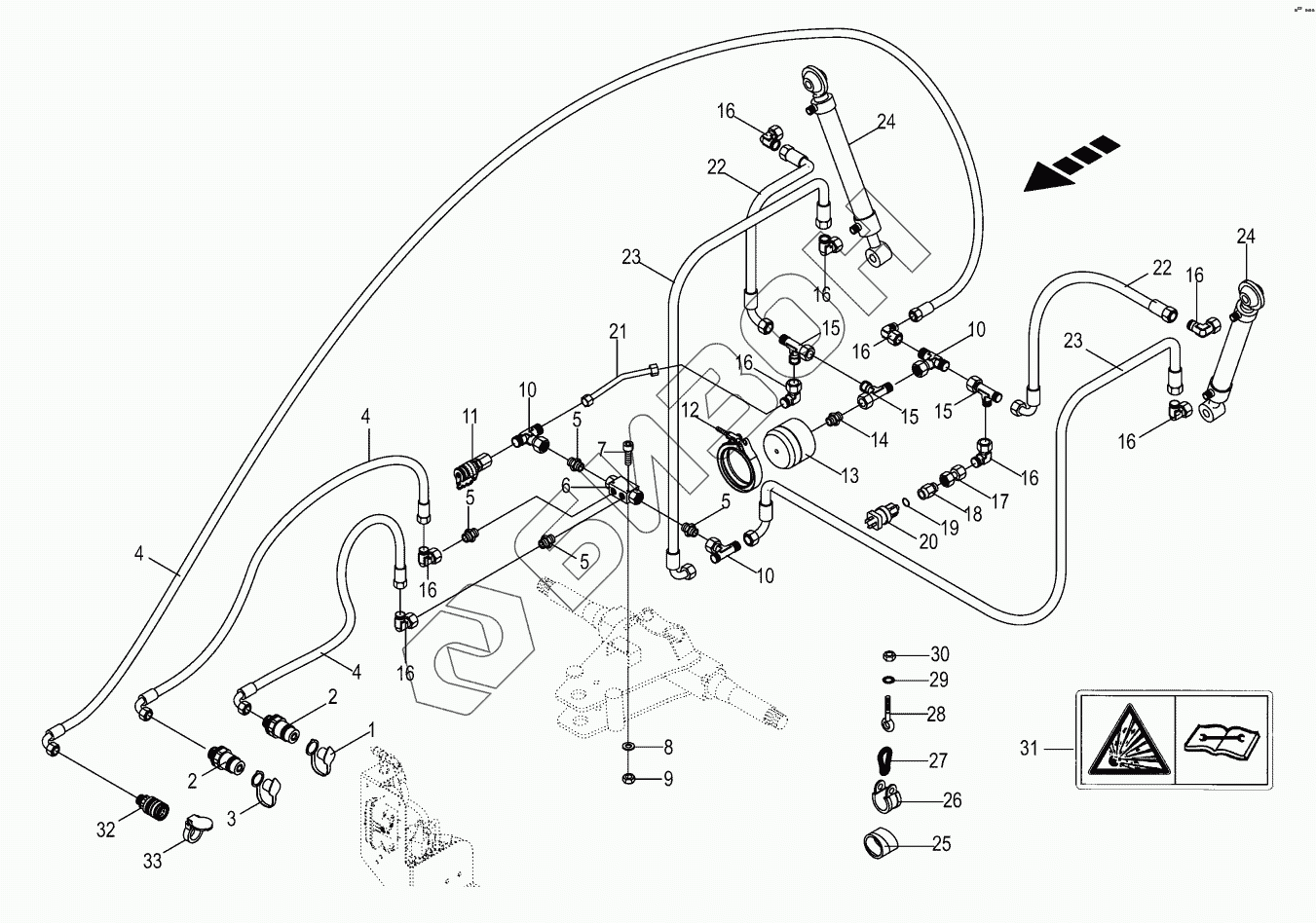

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Hydraulics - additional axis
9187651
9187651
1
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
12
13
14
15
15
15
16
16
16
16
16
16
16
16
16
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9187651 | 9187651 | Sealing set |
Загрузка ...
|
|
| 1 | 9212631 | Dust cap-blue |
Загрузка ...
|
|
| 2 | 9193220 | Connector plug |
Загрузка ...
|
|
| 3 | 9211711 | Dust cap-red |
Загрузка ...
|
|
| 4 | 9209890 | High pressure hose line |
Загрузка ...
|
|
| 5 | 9196300 | Male connector |
Загрузка ...
|
|
| 6 | 9208900 | Double lock-up valve unit |
Загрузка ...
|
|
| 7 | 9030301 | Allen screw |
Загрузка ...
|
|
| 8 | 9105001 | Washer |
Загрузка ...
|
|
| 9 | 9082071 | Hex nut |
Загрузка ...
|
|
| 10 | 9210771 | T connector |
Загрузка ...
|
|
| 11 | 9208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 12 | 9240300 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 13 | 9208850 | Hydraulic-reservoir |
Загрузка ...
|
|
| 14 | 9209011 | Male connector |
Загрузка ...
|
|
| 15 | 9210791 | Adjustable L connection |
Загрузка ...
|
|
| 16 | 9210671 | Angle lug |
Загрузка ...
|
|
| 17 | 2307430 | Double nipple |
Загрузка ...
|
|
| 18 | 9199550 | Unscrewing connection |
Загрузка ...
|
|
| 19 | 9377171 | Gasket ring |
Загрузка ...
|
|
| 20 | 3026470 | Pressure sensor |
Загрузка ...
|
|
| 21 | 200243650 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 22 | 9200611 | High pressure hose line |
Загрузка ...
|
|
| 23 | 9198640 | High pressure hose line |
Загрузка ...
|
|
| 24 | 270034801 | Hydraulic cylinder |
Загрузка ...
|
|
| 25 | 9404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 26 | 9240550 | Tube clip w. rubber |
Загрузка ...
|
|
| 27 | 9179011 | Spring hook |
Загрузка ...
|
|
| 28 | 2804002 | Eyebolt |
Загрузка ...
|
|
| 29 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 30 | 9082100 | Hex nut |
Загрузка ...
|
|
| 31 | 9395290 | Tag |
Загрузка ...
|
|
| 32 | 9193230 | Sleeve |
Загрузка ...
|
|
| 33 | 9166020 | Cover-blue |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
