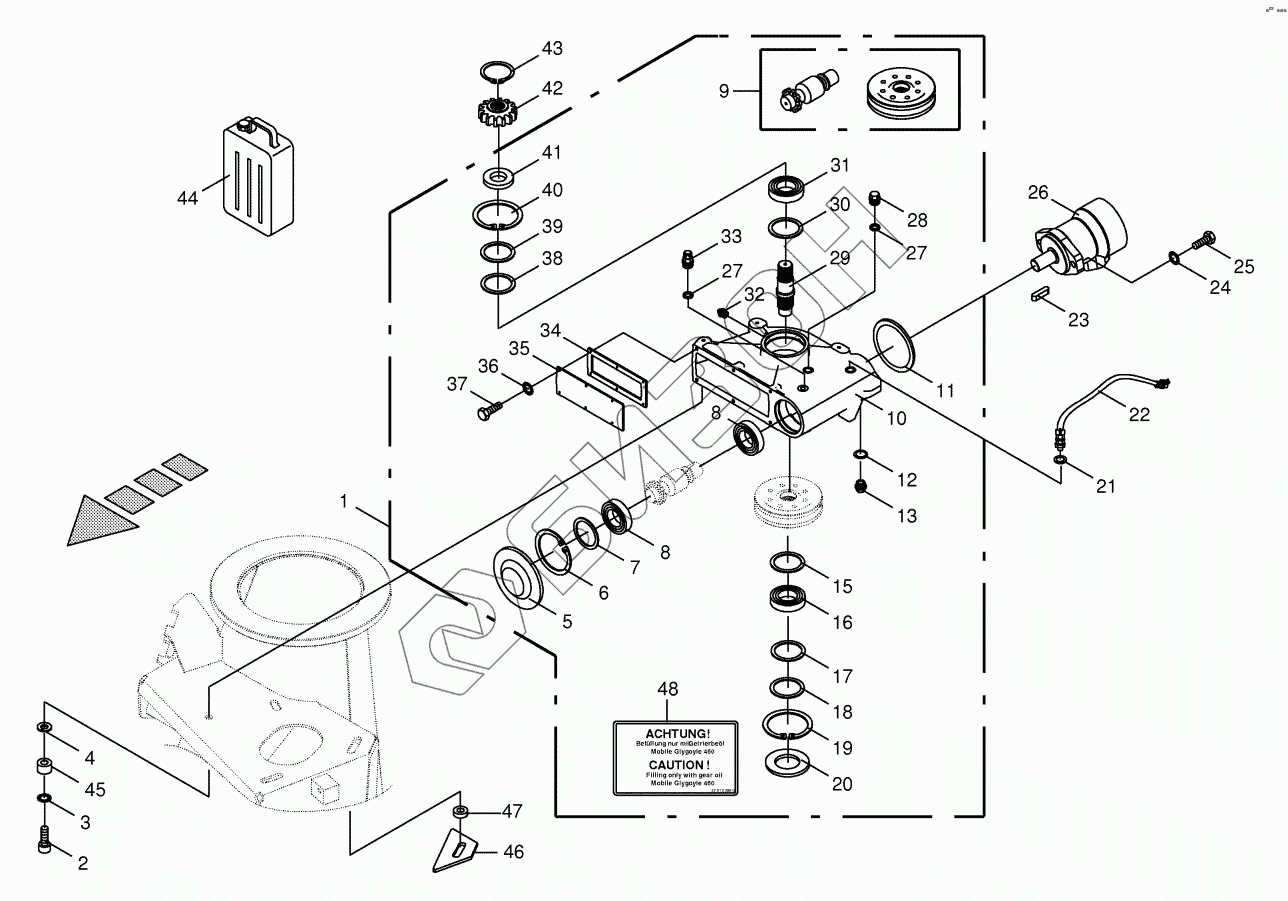

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Auger-gearbox
9403170
1
2
3
4
5
6
7
7
7
8
9
10
11
12
13
15
16
17
17
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9403170 | 9403170 | Sealing set |
Загрузка ...
|
|
| 1 | 202247870 | Auger gear assembled |
Загрузка ...
|
|
| 2 | 9032140 | Allen screw |
Загрузка ...
|
|
| 3 | 9099041 | Detent edged washer |
Загрузка ...
|
|
| 4 | 9103270 | Washer |
Загрузка ...
|
|
| 5 | 9252002 | Sealing cap |
Загрузка ...
|
|
| 6 | 9116800 | Circlip |
Загрузка ...
|
|
| 7 | 9109470 | Shim ring |
Загрузка ...
|
|
| 7 | 9109460 | Shim ring |
Загрузка ...
|
|
| 7 | 9109450 | Shim ring |
Загрузка ...
|
|
| 8 | 9321650 | Taper roller bearing |
Загрузка ...
|
|
| 9 | 202250050 | Wheel set worm wheel gear |
Загрузка ...
|
|
| 10 | 2158513 | Housing |
Загрузка ...
|
|
| 11 | 9375140 | O-ring |
Загрузка ...
|
|
| 12 | 9377161 | Gasket ring |
Загрузка ...
|
|
| 13 | 9060170 | Screw plug |
Загрузка ...
|
|
| 15 | 9107321 | Supporting disc |
Загрузка ...
|
|
| 16 | 9321630 | Taper roller bearing |
Загрузка ...
|
|
| 17 | 9108760 | Shim ring |
Загрузка ...
|
|
| 17 | 9110230 | Shim ring |
Загрузка ...
|
|
| 17 | 9110241 | Shim ring |
Загрузка ...
|
|
| 18 | 900012260 | Supporting disc |
Загрузка ...
|
|
| 19 | 9116730 | Circlip |
Загрузка ...
|
|
| 20 | 9252052 | Sealing cap |
Загрузка ...
|
|
| 21 | 9377161 | Gasket ring |
Загрузка ...
|
|
| 22 | 3024480 | Sensor |
Загрузка ...
|
|
| 23 | 9150721 | Fit-in key |
Загрузка ...
|
|
| 24 | 9099110 | Detent edged washer |
Загрузка ...
|
|
| 25 | 9031391 | Allen screw |
Загрузка ...
|
|
| 26 | 9212790 | Hydraulic motor |
Загрузка ...
|
|
| 27 | 9377270 | Gasket ring |
Загрузка ...
|
|
| 28 | 9060101 | Screw plug |
Загрузка ...
|
|
| 29 | 2158380 | Outlet shaft |
Загрузка ...
|
|
| 30 | 9371850 | Nilos-ring |
Загрузка ...
|
|
| 31 | 9321660 | Taper roller bearing |
Загрузка ...
|
|
| 32 | 9191050 | Grease niple |
Загрузка ...
|
|
| 33 | 9198111 | Breather |
Загрузка ...
|
|
| 34 | 2158440 | Housing gasket |
Загрузка ...
|
|
| 35 | 2158450 | Gearbox cover |
Загрузка ...
|
|
| 36 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 37 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 38 | 9111680 | Shim ring |
Загрузка ...
|
|
| 38 | 9111650 | Shim ring |
Загрузка ...
|
|
| 38 | 9111660 | Shim ring |
Загрузка ...
|
|
| 39 | 9107470 | Supporting disc |
Загрузка ...
|
|
| 40 | 9116860 | Circlip |
Загрузка ...
|
|
| 41 | 9364081 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 42 | 2158371 | Pinion |
Загрузка ...
|
|
| 43 | 9115530 | Circlip |
Загрузка ...
|
|
| 44 | 270133080 | Mobil Glygoyle gear oil |
Загрузка ...
|
|
| 45 | 2713881 | Spacer bushing |
Загрузка ...
|
|
| 46 | 200244090 | Stiffener |
Загрузка ...
|
|
| 47 | 3372393 | Guide tube |
Загрузка ...
|
|
| 48 | 270133960 | Label filling only w |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
