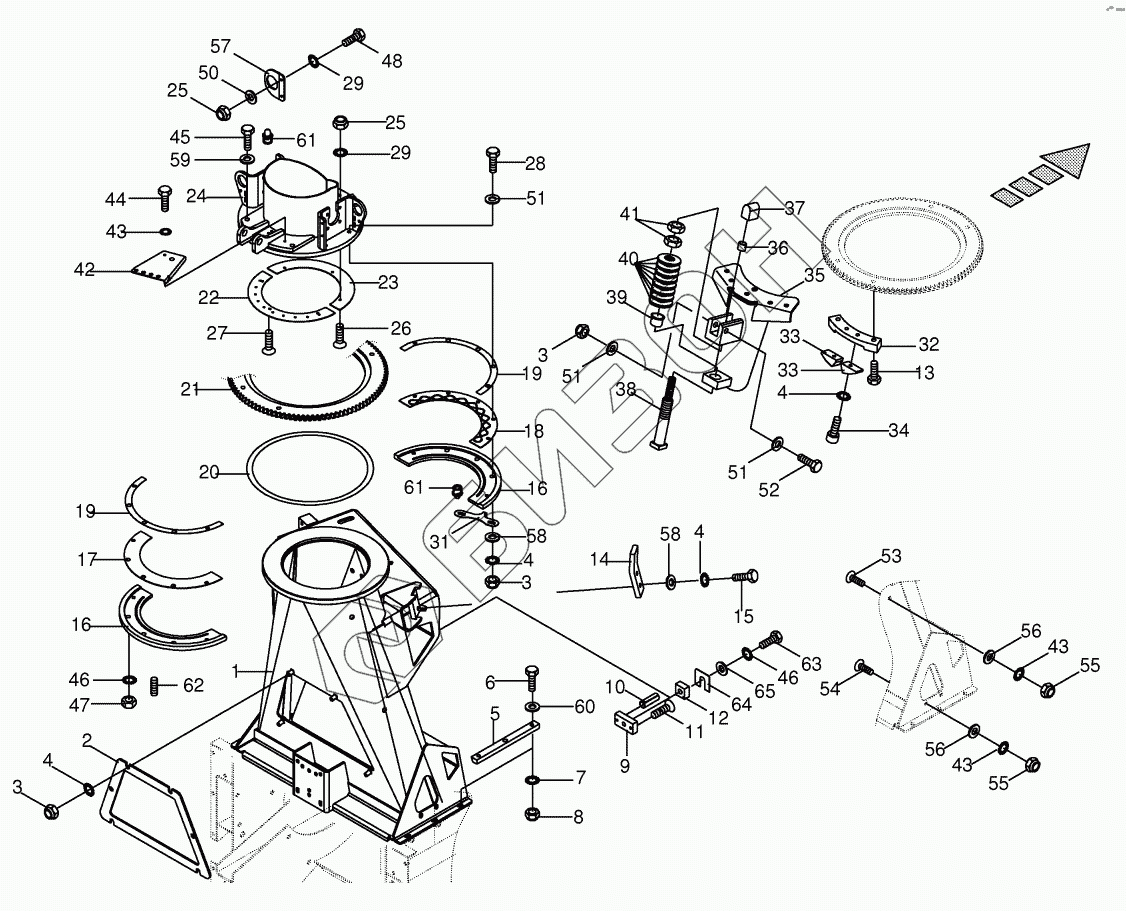

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Duct nozzle
1
2
3
3
3
4
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
19
19
19
19
20
20
20
21
22
23
24
25
25
26
27
28
29
29
31
32
33
33
34
35
36
37
38
39
40
41
42
43
43
43
44
45
46
46
47
48
50
51
51
51
52
53
54
55
55
56
56
57
58
58
59
60
61
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200276362 | Kanalstutzen |
Загрузка ...
|
|
| 2 | 2195582 | Cover |
Загрузка ...
|
|
| 3 | 9087010 | Locknut |
Загрузка ...
|
|
| 4 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 5 | 2261293 | Pressure piece |
Загрузка ...
|
|
| 6 | 9010131 | Hex head bolt |
Загрузка ...
|
|
| 7 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 9087580 | Locknut |
Загрузка ...
|
|
| 9 | 2173660 | Thread block |
Загрузка ...
|
|
| 10 | 9126712 | Roll pin |
Загрузка ...
|
|
| 11 | 9040241 | Countersunkscrew |
Загрузка ...
|
|
| 12 | 2261390 | Enclosure |
Загрузка ...
|
|
| 13 | 9011321 | Hex head bolt |
Загрузка ...
|
|
| 14 | 2173721 | Support |
Загрузка ...
|
|
| 15 | 9006570 | Hex head bolt |
Загрузка ...
|
|
| 16 | 2260292 | Clamping piece |
Загрузка ...
|
|
| 17 | 2260261 | Spacing washer |
Загрузка ...
|
|
| 18 | 2260251 | Approach disc |
Загрузка ...
|
|
| 19 | 200244940 | Distance spacer |
Загрузка ...
|
|
| 19 | 200244950 | Distance spacer |
Загрузка ...
|
|
| 19 | 2173751 | Distance spacer |
Загрузка ...
|
|
| 20 | 200244960 | Distance spacer |
Загрузка ...
|
|
| 20 | 2173760 | Distance spacer |
Загрузка ...
|
|
| 20 | 200244970 | Distance spacer |
Загрузка ...
|
|
| 21 | 2158360 | Tooth rim |
Загрузка ...
|
|
| 22 | 2173730 | Approach disc |
Загрузка ...
|
|
| 23 | 2173740 | Spacing washer |
Загрузка ...
|
|
| 24 | 2260306 | Bearing ring |
Загрузка ...
|
|
| 25 | 9087041 | Locknut |
Загрузка ...
|
|
| 26 | 9043691 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 9040310 | Countersunkscrew |
Загрузка ...
|
|
| 28 | 9011220 | Hex head bolt |
Загрузка ...
|
|
| 29 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 31 | 202214360 | Sensor plate middle |
Загрузка ...
|
|
| 32 | 2261312 | Latch bearing |
Загрузка ...
|
|
| 33 | 2260381 | Trap |
Загрузка ...
|
|
| 34 | 9031391 | Allen screw |
Загрузка ...
|
|
| 35 | 2260443 | Spring support |
Загрузка ...
|
|
| 36 | 9349570 | Bearing bush |
Загрузка ...
|
|
| 37 | 2260351 | Cam |
Загрузка ...
|
|
| 38 | 2260344 | Shaft |
Загрузка ...
|
|
| 39 | 9349090 | Collar bush |
Загрузка ...
|
|
| 40 | 9099310 | Belleville spring |
Загрузка ...
|
|
| 41 | 9085401 | Hex nut-low form |
Загрузка ...
|
|
| 42 | 2173773 | Hose support |
Загрузка ...
|
|
| 43 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 9002531 | Hex head bolt |
Загрузка ...
|
|
| 45 | 9011411 | Hex head bolt |
Загрузка ...
|
|
| 46 | 9099121 | Detent edged washer |
Загрузка ...
|
|
| 47 | 9087190 | Locknut |
Загрузка ...
|
|
| 48 | 9002391 | Hex head bolt |
Загрузка ...
|
|
| 50 | 9104111 | Washer |
Загрузка ...
|
|
| 51 | 9105061 | Washer |
Загрузка ...
|
|
| 52 | 9014580 | Hex head bolt |
Загрузка ...
|
|
| 53 | 9052311 | Coach bolt |
Загрузка ...
|
|
| 54 | 9052331 | Coach bolt |
Загрузка ...
|
|
| 55 | 9087060 | Locknut |
Загрузка ...
|
|
| 56 | 9106030 | Washer |
Загрузка ...
|
|
| 57 | 200268950 | Plug retainer |
Загрузка ...
|
|
| 58 | 9106090 | Washer |
Загрузка ...
|
|
| 59 | 9103031 | Washer |
Загрузка ...
|
|
| 60 | 9104140 | Washer |
Загрузка ...
|
|
| 61 | 9191050 | Grease niple |
Загрузка ...
|
|
| 62 | 900000640 | Threaded pin |
Загрузка ...
|
|
| 63 | 9006780 | Hex head bolt |
Загрузка ...
|
|
| 64 | 2192111 | Enclosure |
Загрузка ...
|
|
| 65 | 9103270 | Washer |
Загрузка ...
|
