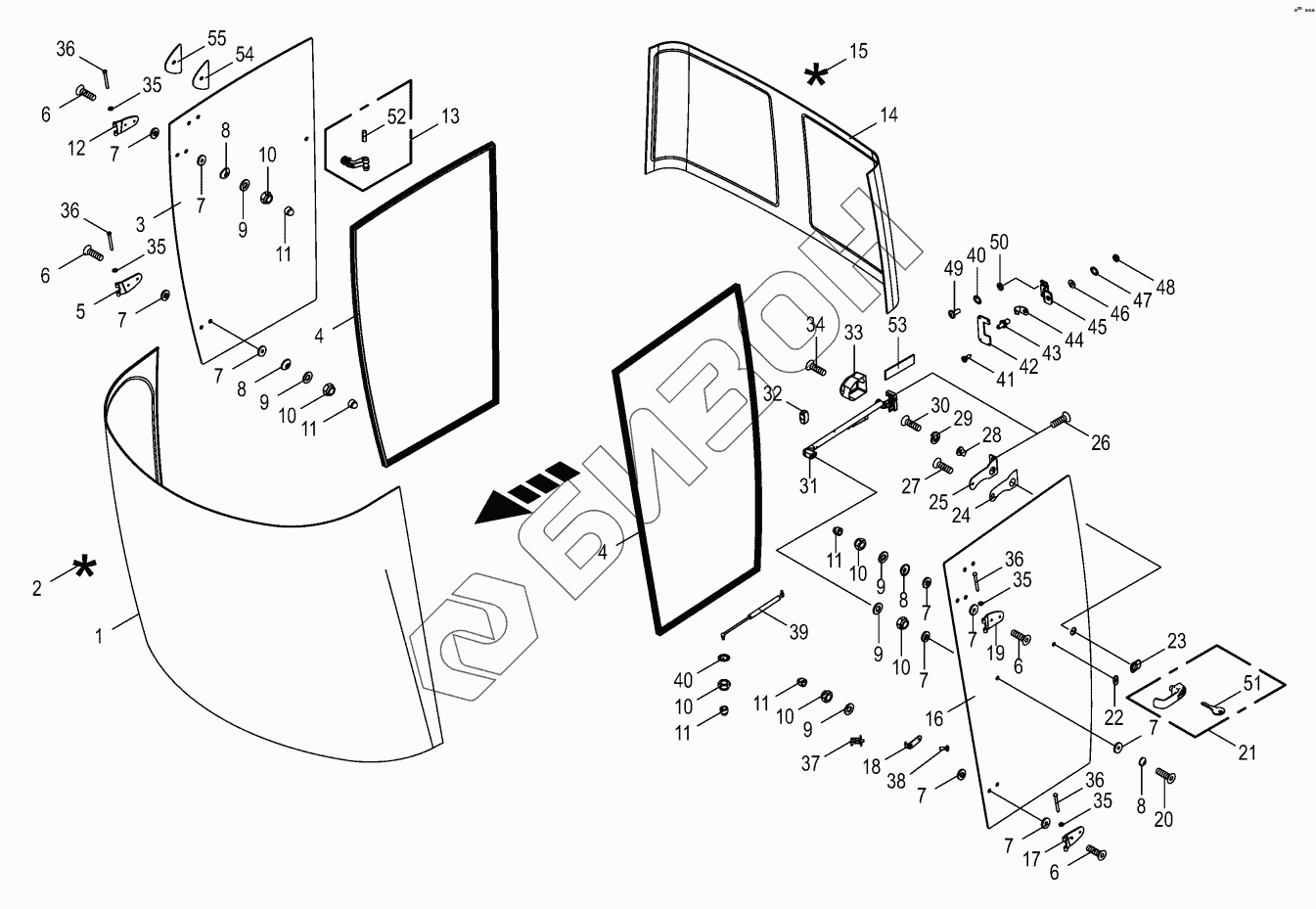

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Cab - glazing
1
2
3
4
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
9
9
9
9
9
10
10
10
10
10
10
11
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
35
36
36
36
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 270047570 | Windshield |
Загрузка ...
|
|
| 2 | 270129620 | Glue kit windscreen cabin |
Загрузка ...
|
|
| 3 | 270050240 | Side window-right |
Загрузка ...
|
|
| 4 | 200274760 | Sealing profile |
Загрузка ...
|
|
| 5 | 200274830 | Door hinge |
Загрузка ...
|
|
| 6 | 200274840 | Fillister head screw |
Загрузка ...
|
|
| 7 | 2204790 | Intermediate washer |
Загрузка ...
|
|
| 8 | 2204800 | Outside washer |
Загрузка ...
|
|
| 9 | 200274850 | Washer |
Загрузка ...
|
|
| 10 | 9087060 | Locknut |
Загрузка ...
|
|
| 11 | 2206480 | Protective cap |
Загрузка ...
|
|
| 12 | 200274820 | Door hinge |
Загрузка ...
|
|
| 13 | 200274810 | Window support |
Загрузка ...
|
|
| 14 | 270050152 | Rear window for cabin green tinted |
Загрузка ...
|
|
| 15 | 200275030 | Glue kit-rear panel |
Загрузка ...
|
|
| 16 | 270050220 | Door window-left |
Загрузка ...
|
|
| 17 | 200274870 | Door hinge |
Загрузка ...
|
|
| 18 | 200274880 | Button trigger |
Загрузка ...
|
|
| 19 | 200274860 | Door hinge |
Загрузка ...
|
|
| 20 | 200274980 | Fillister head screw |
Загрузка ...
|
|
| 21 | 200274920 | Button handle |
Загрузка ...
|
|
| 22 | 200274940 | Sealing washer |
Загрузка ...
|
|
| 23 | 200274950 | Sealing washer |
Загрузка ...
|
|
| 24 | 200274970 | Rubber sheet |
Загрузка ...
|
|
| 25 | 200274960 | Bracket |
Загрузка ...
|
|
| 26 | 9040260 | Countersunkscrew |
Загрузка ...
|
|
| 27 | 200274910 | Fillister head screw |
Загрузка ...
|
|
| 28 | 200274930 | Feeler |
Загрузка ...
|
|
| 29 | 9100310 | Spring washer |
Загрузка ...
|
|
| 30 | 200274480 | Fillister head screw |
Загрузка ...
|
|
| 31 | 200275000 | Rotary trap lock |
Загрузка ...
|
|
| 32 | 200274890 | Pneumatic spring support |
Загрузка ...
|
|
| 33 | 200274900 | Cover |
Загрузка ...
|
|
| 34 | 200274990 | Fillister head screw |
Загрузка ...
|
|
| 35 | 200277910 | Brass washer |
Загрузка ...
|
|
| 36 | 2203820 | Sprig |
Загрузка ...
|
|
| 37 | 200812760 | Switch |
Загрузка ...
|
|
| 38 | 200277860 | Fillister head screw |
Загрузка ...
|
|
| 39 | 200277890 | Gas spring |
Загрузка ...
|
|
| 40 | 9099030 | Detent edged washer |
Загрузка ...
|
|
| 41 | 200274330 | Self-tapping screw |
Загрузка ...
|
|
| 42 | 200277880 | Cover |
Загрузка ...
|
|
| 43 | 2203830 | Cotter bolt |
Загрузка ...
|
|
| 44 | 2204860 | Yoke |
Загрузка ...
|
|
| 45 | 200277870 | Locking bolt support |
Загрузка ...
|
|
| 46 | 2204850 | Washer |
Загрузка ...
|
|
| 47 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 48 | 2204870 | Hex nut |
Загрузка ...
|
|
| 49 | 200277770 | Fillister head screw |
Загрузка ...
|
|
| 50 | 9082080 | Hex nut |
Загрузка ...
|
|
| 51 | 200280860 | Key |
Загрузка ...
|
|
| 52 | 200280870 | Retaining pin |
Загрузка ...
|
|
| 53 | 270109580 | Cellular rubber |
Загрузка ...
|
|
| 54 | 200281240 | Mat |
Загрузка ...
|
|
| 55 | 200281250 | Traction relief |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
