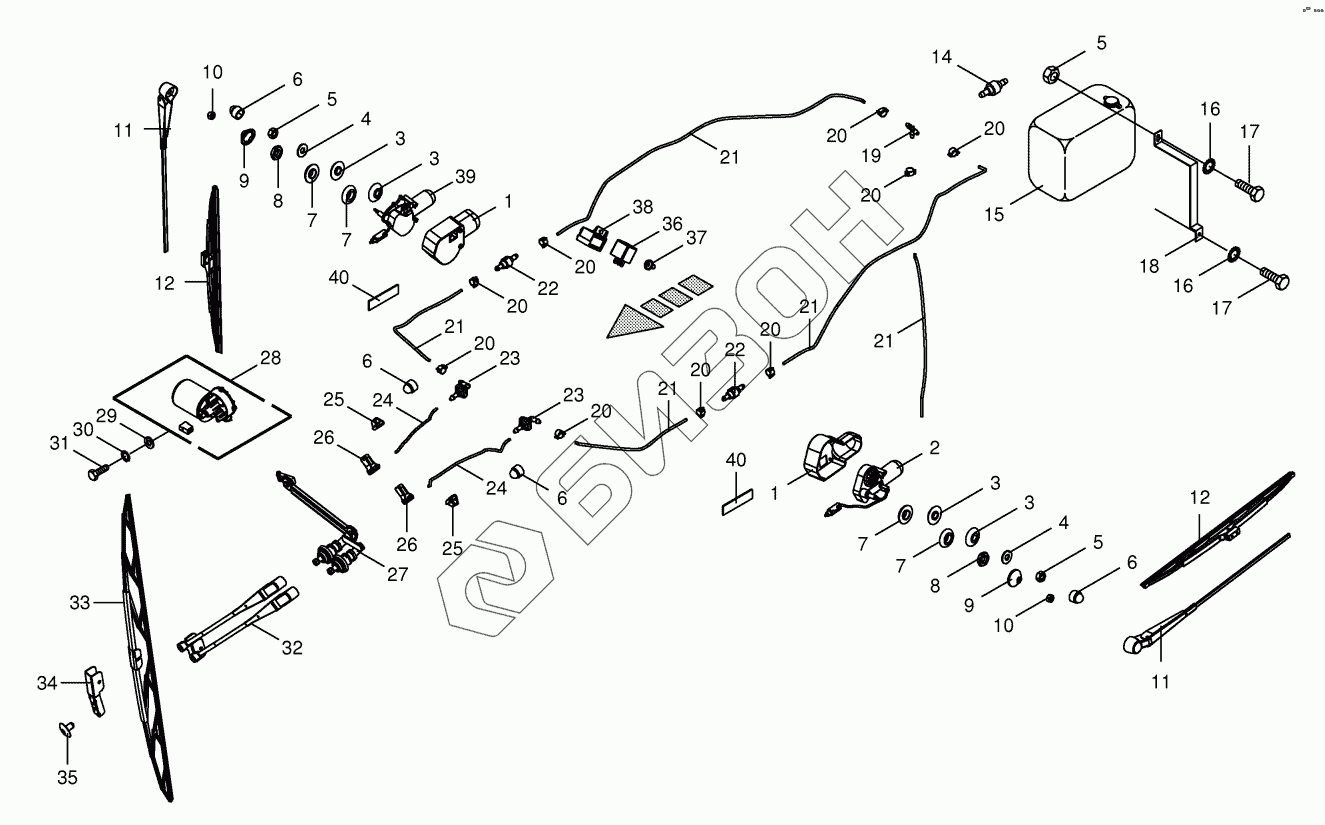

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Glass wiper
1
1
2
3
3
3
3
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
14
15
16
16
17
17
18
19
20
20
20
20
20
20
20
20
20
21
21
21
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2207090 | Cover cap |
Загрузка ...
|
|
| 2 | 2206001 | Wiper motor |
Загрузка ...
|
|
| 3 | 200274770 | Washer |
Загрузка ...
|
|
| 4 | 200274850 | Washer |
Загрузка ...
|
|
| 5 | 9082100 | Hex nut |
Загрузка ...
|
|
| 6 | 2206480 | Protective cap |
Загрузка ...
|
|
| 7 | 200274780 | Washer |
Загрузка ...
|
|
| 8 | 2204870 | Hex nut |
Загрузка ...
|
|
| 9 | 200274790 | Protective cap |
Загрузка ...
|
|
| 10 | 9082080 | Hex nut |
Загрузка ...
|
|
| 11 | 2206030 | Wiper arm |
Загрузка ...
|
|
| 12 | 200274800 | Wiper-blade |
Загрузка ...
|
|
| 14 | 9385650 | Non-return valve |
Загрузка ...
|
|
| 15 | 2294030 | Tank for windscreen washer |
Загрузка ...
|
|
| 16 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 17 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 18 | 2279671 | Yoke |
Загрузка ...
|
|
| 19 | 2206130 | T-piece |
Загрузка ...
|
|
| 20 | 2206150 | Hose clamp |
Загрузка ...
|
|
| 21 | 2206120 | Hose-Id.-no.= 1m |
Загрузка ...
|
|
| 22 | 200278000 | Non-return valve |
Загрузка ...
|
|
| 23 | 2205030 | Angle lug |
Загрузка ...
|
|
| 24 | 2205040 | Hose |
Загрузка ...
|
|
| 25 | 2205010 | Clamp |
Загрузка ...
|
|
| 26 | 2205020 | Spray nozzle-4 times |
Загрузка ...
|
|
| 27 | 2204110 | Wiper linkage |
Загрузка ...
|
|
| 28 | 2204101 | Wiper engine |
Загрузка ...
|
|
| 29 | 9104111 | Washer |
Загрузка ...
|
|
| 30 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 31 | 9002000 | Hex head bolt |
Загрузка ...
|
|
| 32 | 2204120 | Parallel wiper arm |
Загрузка ...
|
|
| 33 | 2204130 | Wiper Blade |
Загрузка ...
|
|
| 34 | 200277980 | Wiper arm extension |
Загрузка ...
|
|
| 35 | 200277990 | Blind rivet |
Загрузка ...
|
|
| 36 | 2205150 | Wi/Wa interval control unit |
Загрузка ...
|
|
| 37 | 200274990 | Fillister head screw |
Загрузка ...
|
|
| 38 | 2205160 | Attachable sleeve housing |
Загрузка ...
|
|
| 39 | 202203951 | Wiper motor-right |
Загрузка ...
|
|
| 40 | 270109580 | Cellular rubber |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
