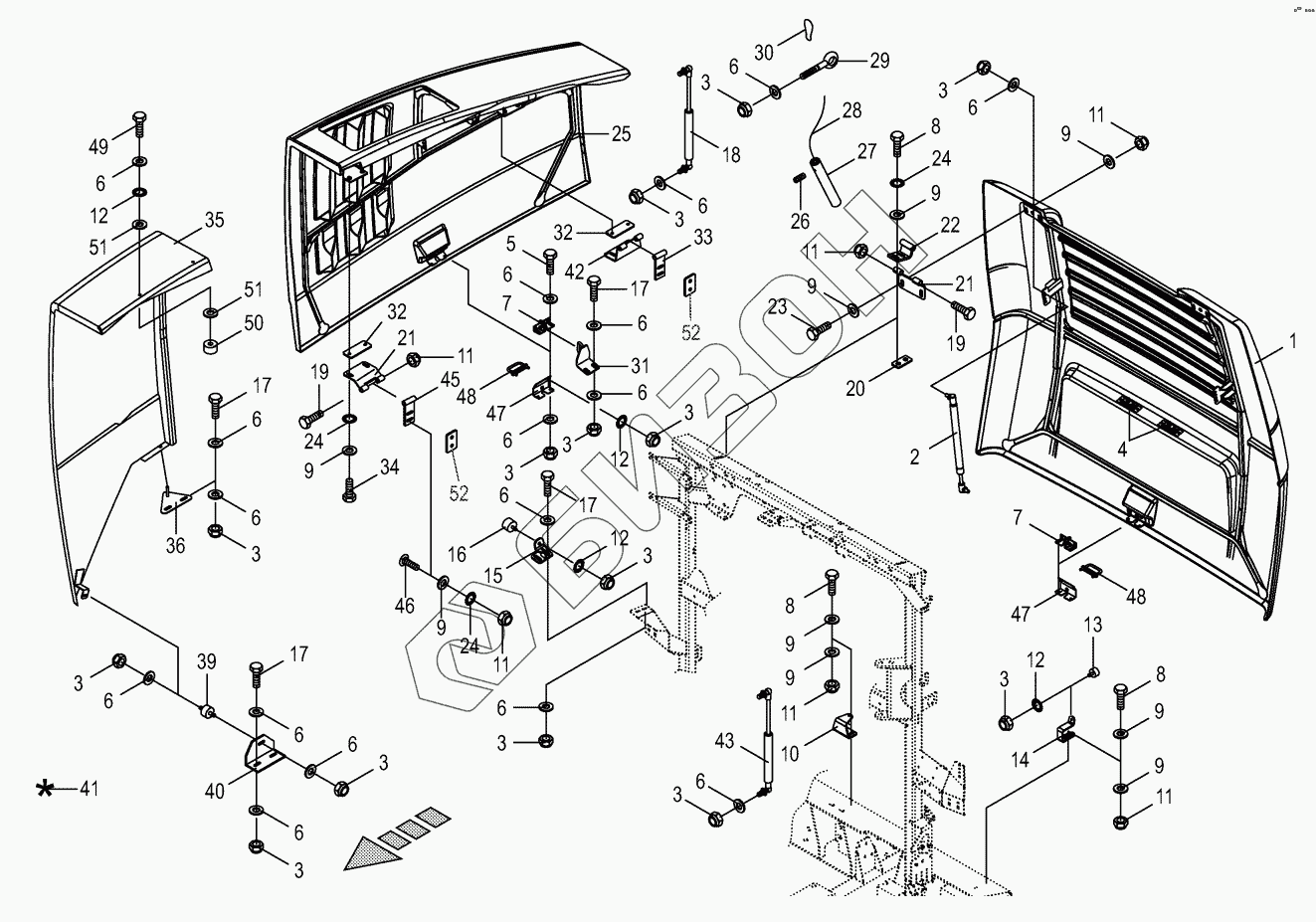

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Cladding -back
2262753
202209770
3038640
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
8
8
8
9
9
9
9
9
9
9
9
9
10
11
11
11
11
11
11
12
12
12
12
13
14
15
16
17
17
17
17
18
19
19
20
21
21
22
23
24
24
24
25
26
27
28
29
30
31
32
32
33
34
35
35
36
39
40
41
41
42
43
45
45
46
47
47
48
48
49
49
50
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2262753 | 2262753 | Abutment-left |
Загрузка ...
|
|
| 202209770 | 202209770 | Lateral flap left |
Загрузка ...
|
|
| 3038640 | 3038640 | Singel filament buld |
Загрузка ...
|
|
| 1 | 202260690 | Tailgate |
Загрузка ...
|
|
| 2 | 9400200 | Gas spring |
Загрузка ...
|
|
| 3 | 9087060 | Locknut |
Загрузка ...
|
|
| 4 | 3038630 | Licence plate lighting |
Загрузка ...
|
|
| 5 | 9006120 | Hex head bolt |
Загрузка ...
|
|
| 5 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 6 | 9106030 | Washer |
Загрузка ...
|
|
| 7 | 9389841 | Gate lock |
Загрузка ...
|
|
| 8 | 9006380 | Hex head bolt |
Загрузка ...
|
|
| 9 | 9104140 | Washer |
Загрузка ...
|
|
| 10 | 200267330 | Door latch |
Загрузка ...
|
|
| 11 | 9087580 | Locknut |
Загрузка ...
|
|
| 12 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 13 | 9242270 | Rubber pad |
Загрузка ...
|
|
| 14 | 200273370 | Limit stop |
Загрузка ...
|
|
| 15 | 202216210 | Pad support |
Загрузка ...
|
|
| 16 | 9242630 | Rubber pad |
Загрузка ...
|
|
| 17 | 9006160 | Hex head bolt |
Загрузка ...
|
|
| 18 | 270100080 | Gas spring -right |
Загрузка ...
|
|
| 19 | 9014470 | Hex head bolt |
Загрузка ...
|
|
| 20 | 3601030 | Screw-plate |
Загрузка ...
|
|
| 21 | 3601290 | Hinge |
Загрузка ...
|
|
| 22 | 3601870 | Hinge |
Загрузка ...
|
|
| 23 | 9006370 | Hex head bolt |
Загрузка ...
|
|
| 24 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 25 | 202209701 | Side flap right |
Загрузка ...
|
|
| 26 | 9059212 | Threaded pin |
Загрузка ...
|
|
| 27 | 200258070 | Weight unit |
Загрузка ...
|
|
| 28 | 2754161 | Control rope |
Загрузка ...
|
|
| 29 | 2804002 | Eyebolt |
Загрузка ...
|
|
| 30 | 9179011 | Spring hook |
Загрузка ...
|
|
| 31 | 2174762 | Abutment-right |
Загрузка ...
|
|
| 32 | 2140111 | Distance plate |
Загрузка ...
|
|
| 33 | 3601460 | Hinge |
Загрузка ...
|
|
| 34 | 9006360 | Hex head bolt |
Загрузка ...
|
|
| 35 | 200249500 | Lateral guard-right |
Загрузка ...
|
|
| 35 | 200249510 | Lateral guard-left |
Загрузка ...
|
|
| 36 | 2259641 | Retainer |
Загрузка ...
|
|
| 39 | 9242300 | Rubber pad |
Загрузка ...
|
|
| 40 | 2199042 | Support |
Загрузка ...
|
|
| 41 | 9403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 41 | 270063970 | Repairing set for plastics-green |
Загрузка ...
|
|
| 42 | 200237360 | Hinge |
Загрузка ...
|
|
| 43 | 9401930 | Gas spring |
Загрузка ...
|
|
| 45 | 3601460 | Hinge |
Загрузка ...
|
|
| 45 | 200222330 | Hinge-left |
Загрузка ...
|
|
| 46 | 9047451 | Coach bolt |
Загрузка ...
|
|
| 47 | 200213940 | Holding plate |
Загрузка ...
|
|
| 48 | 200213930 | Yoke |
Загрузка ...
|
|
| 49 | 9006170 | Hex head bolt |
Загрузка ...
|
|
| 49 | 9014211 | Hex head bolt |
Загрузка ...
|
|
| 50 | 200267250 | Spacer |
Загрузка ...
|
|
| 51 | 9402870 | Washer |
Загрузка ...
|
|
| 52 | 202263711 | Distance plate 5mm |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
