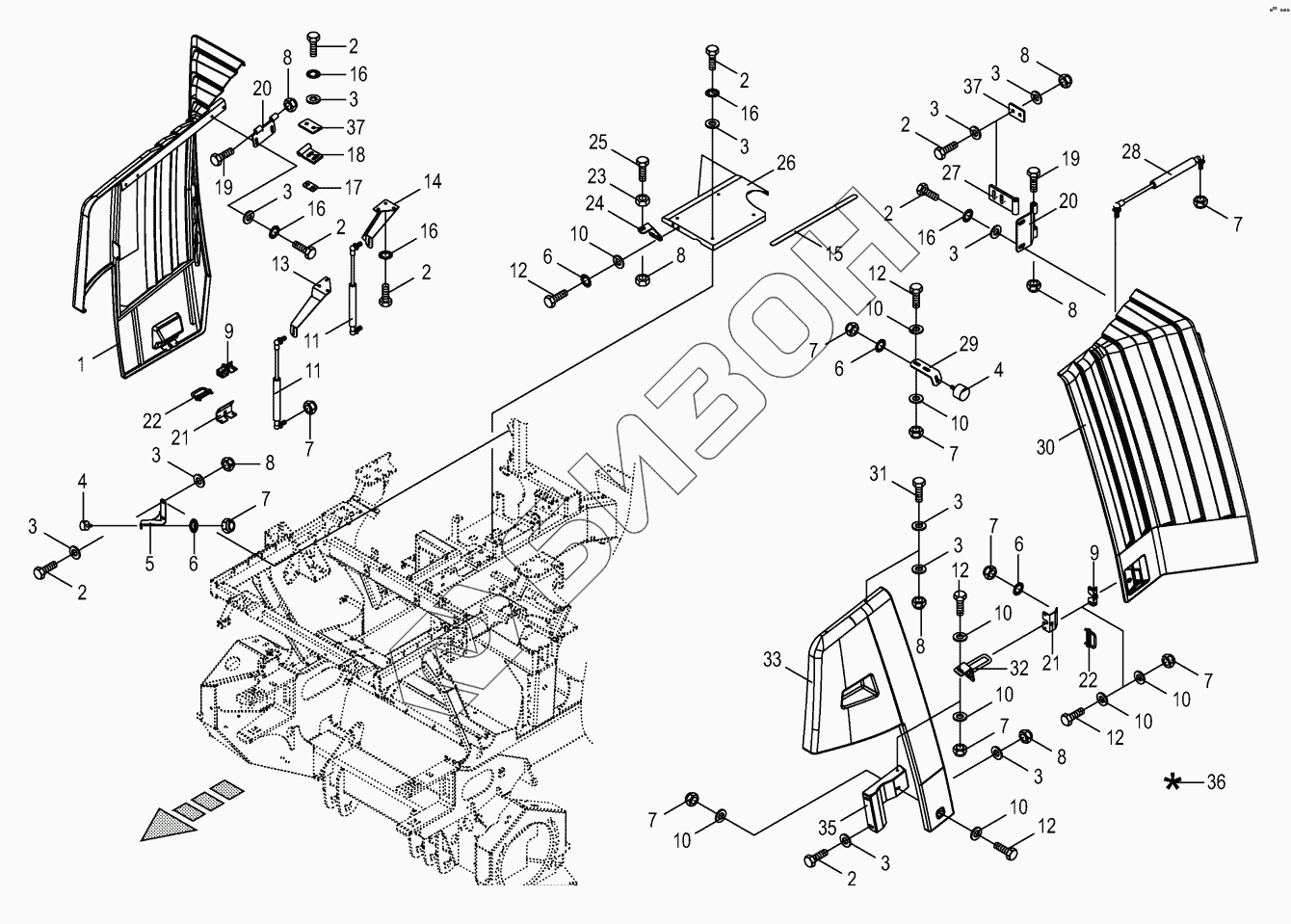

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Cladding -lateral
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
6
6
6
6
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
8
9
9
10
10
10
10
10
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
14
15
16
16
16
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
26
27
28
29
30
31
32
33
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202209310 | Fins flap -right |
Загрузка ...
|
|
| 2 | 9006340 | Hex head bolt |
Загрузка ...
|
|
| 2 | 9006360 | Hex head bolt |
Загрузка ...
|
|
| 3 | 9104140 | Washer |
Загрузка ...
|
|
| 4 | 9242270 | Rubber pad |
Загрузка ...
|
|
| 5 | 2168211 | Limit stop support |
Загрузка ...
|
|
| 6 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 7 | 9087060 | Locknut |
Загрузка ...
|
|
| 8 | 9087580 | Locknut |
Загрузка ...
|
|
| 9 | 9389841 | Gate lock |
Загрузка ...
|
|
| 10 | 9106030 | Washer |
Загрузка ...
|
|
| 11 | 9401930 | Gas spring |
Загрузка ...
|
|
| 12 | 9006120 | Hex head bolt |
Загрузка ...
|
|
| 12 | 9006140 | Hex head bolt |
Загрузка ...
|
|
| 12 | 9006160 | Hex head bolt |
Загрузка ...
|
|
| 13 | 3601051 | Support-front |
Загрузка ...
|
|
| 14 | 3601061 | Support-back |
Загрузка ...
|
|
| 15 | 9394041 | Locking tab |
Загрузка ...
|
|
| 16 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 17 | 3601030 | Screw-plate |
Загрузка ...
|
|
| 18 | 3601280 | Hinge |
Загрузка ...
|
|
| 19 | 9014470 | Hex head bolt |
Загрузка ...
|
|
| 20 | 3601290 | Hinge |
Загрузка ...
|
|
| 21 | 200213940 | Holding plate |
Загрузка ...
|
|
| 22 | 200213930 | Yoke |
Загрузка ...
|
|
| 23 | 9082120 | Hex nut |
Загрузка ...
|
|
| 24 | 200204200 | Mounting angle |
Загрузка ...
|
|
| 25 | 9014370 | Hex head bolt |
Загрузка ...
|
|
| 26 | 200204231 | Cover plate |
Загрузка ...
|
|
| 26 | 200254680 | Cover plate-additional axis |
Загрузка ...
|
|
| 27 | 3601460 | Hinge |
Загрузка ...
|
|
| 28 | 9401910 | Gas spring |
Загрузка ...
|
|
| 29 | 3601430 | Limit stop |
Загрузка ...
|
|
| 30 | 2168160 | Fins flap-left |
Загрузка ...
|
|
| 31 | 9014310 | Hex head bolt |
Загрузка ...
|
|
| 32 | 3601381 | Abutment-left |
Загрузка ...
|
|
| 33 | 202209150 | Side guard front left |
Загрузка ...
|
|
| 35 | 200204130 | Support |
Загрузка ...
|
|
| 36 | 9403750 | Repairing set for plastics- beige |
Загрузка ...
|
|
| 37 | 202263711 | Distance plate 5mm |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
