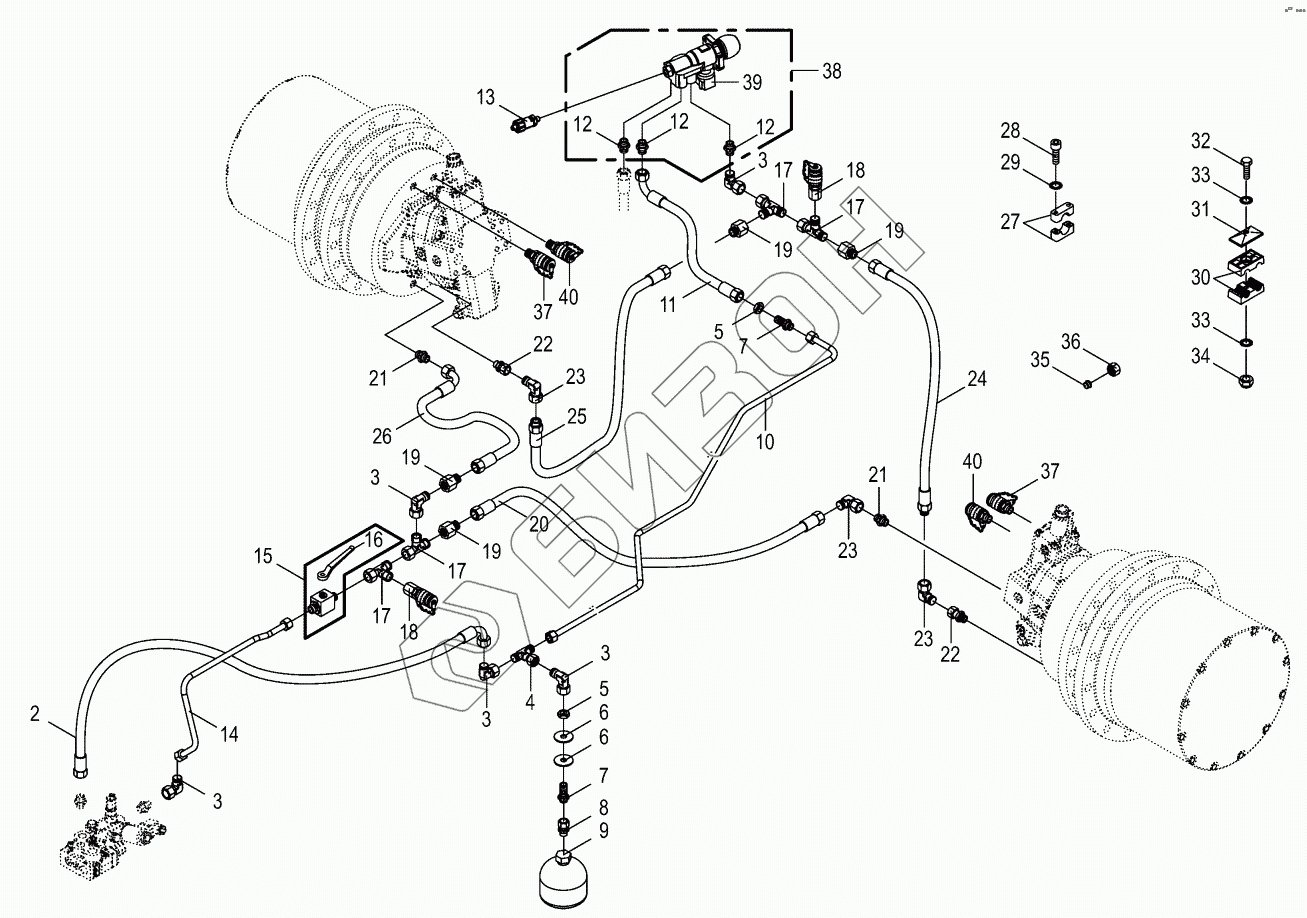

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Hydraulic brakes
2
3
3
3
3
3
4
5
5
6
6
7
7
8
9
10
11
12
12
12
13
14
15
16
17
17
17
17
18
18
19
19
19
19
20
21
21
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
37
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 9200950 | High pressure hose line |
Загрузка ...
|
|
| 3 | 9210671 | Angle lug |
Загрузка ...
|
|
| 4 | 9210771 | T connector |
Загрузка ...
|
|
| 5 | 9085242 | Hex nut-low form |
Загрузка ...
|
|
| 6 | 9106481 | Washer |
Загрузка ...
|
|
| 7 | 9210871 | Straight 2-way connector |
Загрузка ...
|
|
| 8 | 9210931 | Male connector |
Загрузка ...
|
|
| 9 | 9211500 | Hydraulic-reservoir |
Загрузка ...
|
|
| 10 | 202209940 | Tube de hydr. 12 х 1,5 х 2170 5 Bogen |
Загрузка ...
|
|
| 11 | 270101720 | Hydr. Tube 2 SN 10х600 DKOL DKOL90° |
Загрузка ...
|
|
| 12 | 900019740 | Мale connector |
Загрузка ...
|
|
| 13 | 3020292 | Pressure transformer |
Загрузка ...
|
|
| 14 | 202252100 | Hyd. line |
Загрузка ...
|
|
| 15 | 9211222 | Ball cock |
Загрузка ...
|
|
| 16 | 9196640 | Hand lever-incl. screw, washer |
Загрузка ...
|
|
| 17 | 9210791 | Adjustable L connection |
Загрузка ...
|
|
| 18 | 9208680 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 19 | 9199700 | Reducer fitting |
Загрузка ...
|
|
| 20 | 9200820 | High pressure hose line |
Загрузка ...
|
|
| 21 | 900020790 | Male connector L 8 / M14x1,5 E A3G |
Загрузка ...
|
|
| 22 | 900017860 | Мale connector |
Загрузка ...
|
|
| 23 | 9199650 | Angle lug |
Загрузка ...
|
|
| 24 | 270079520 | High pressure hose line |
Загрузка ...
|
|
| 25 | 270079530 | High pressure hose line |
Загрузка ...
|
|
| 26 | 270103810 | Hydr. tube 2 SN 6х3800 DKOL DKOL90° |
Загрузка ...
|
|
| 27 | 270094020 | Tube clamp 15mm |
Загрузка ...
|
|
| 28 | 9030480 | Allen screw |
Загрузка ...
|
|
| 29 | 900013800 | Detent edged washer |
Загрузка ...
|
|
| 30 | 9251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 31 | 9251340 | Cover plate |
Загрузка ...
|
|
| 32 | 9014230 | Hex head bolt |
Загрузка ...
|
|
| 33 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 34 | 9082100 | Hex nut |
Загрузка ...
|
|
| 35 | 9210461 | Cutting ring |
Загрузка ...
|
|
| 36 | 9212060 | Nozzle disc cap |
Загрузка ...
|
|
| 37 | 270079630 | Мesuaring coupling |
Загрузка ...
|
|
| 38 | 270074921 | Brake valve |
Загрузка ...
|
|
| 39 | 200815000 | Sensor |
Загрузка ...
|
|
| 40 | 270141490 | Measuring coupling |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
