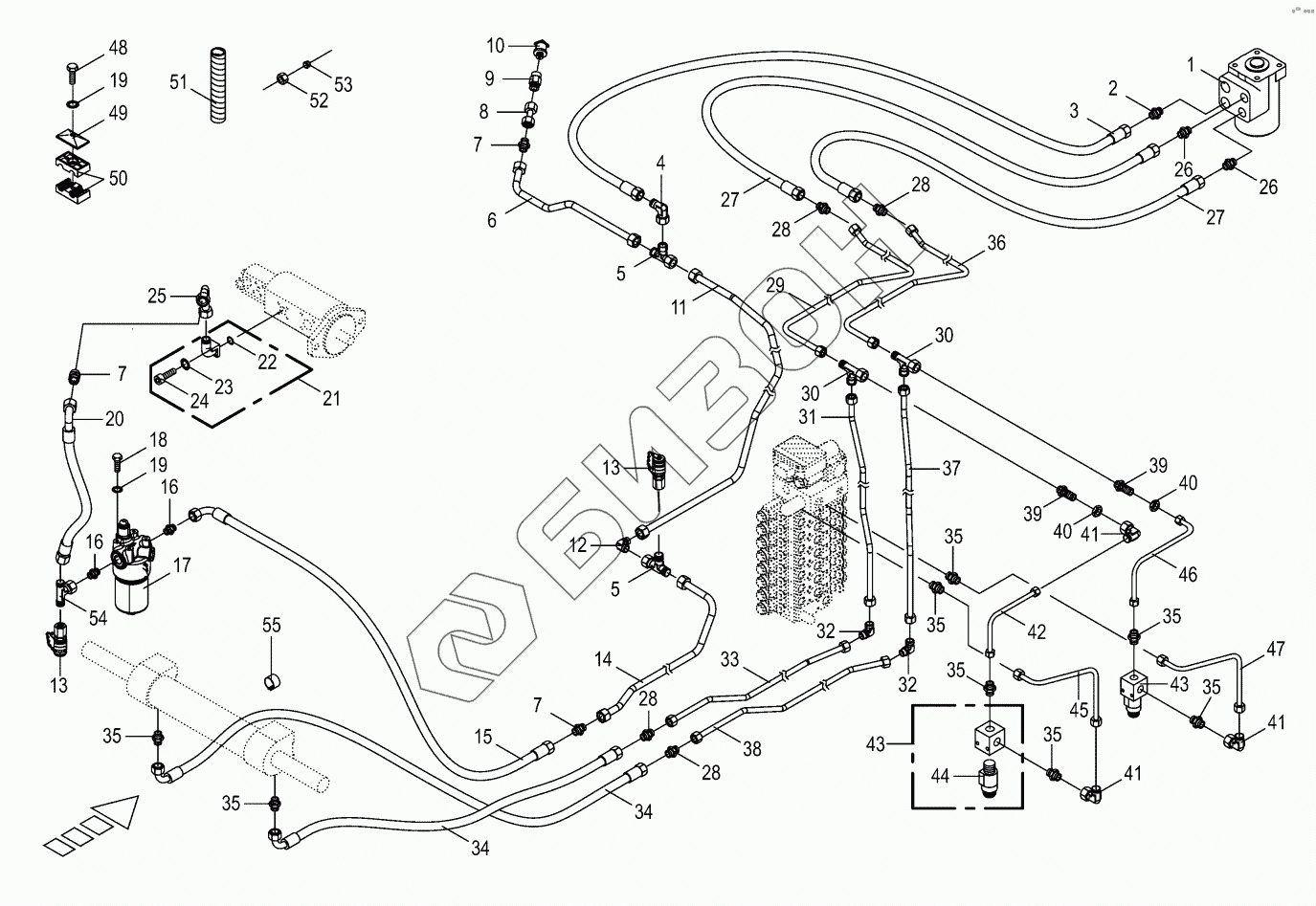

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Hydraulic steering system
270104840
9197310
270040280
1
2
3
4
5
5
6
7
7
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
19
20
21
22
23
24
24
25
26
26
27
27
28
28
28
28
29
30
30
31
32
32
33
34
34
35
35
35
35
35
35
35
35
36
37
38
39
39
40
40
41
41
41
42
43
43
44
44
45
46
47
48
48
48
49
50
50
50
51
52
52
53
53
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 270104840 | 270104840 | Gasket ring |
Загрузка ...
|
|
| 9197310 | 9197310 | Filter element |
Загрузка ...
|
|
| 270040280 | 270040280 | Contamination indicator |
Загрузка ...
|
|
| 1 | 270107210 | Valve 240/60 cm3/U -ltaly |
Загрузка ...
|
|
| 2 | 9210622 | Male connector |
Загрузка ...
|
|
| 3 | 9210352 | High pressure hose line |
Загрузка ...
|
|
| 4 | 9210651 | Angle lug |
Загрузка ...
|
|
| 5 | 9210750 | Adjustable L connection |
Загрузка ...
|
|
| 6 | 200281400 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 7 | 9210531 | Connector |
Загрузка ...
|
|
| 8 | 270062710 | Reducer fitting |
Загрузка ...
|
|
| 9 | 9199550 | Unscrewing connection |
Загрузка ...
|
|
| 10 | 3026470 | Pressure sensor |
Загрузка ...
|
|
| 11 | 200281430 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 12 | 9210881 | Elbow union |
Загрузка ...
|
|
| 13 | 9208690 | Connector f.mini-test equipm. |
Загрузка ...
|
|
| 14 | 200281420 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 15 | 270071600 | High pressure hose line |
Загрузка ...
|
|
| 16 | 9209111 | Male connector |
Загрузка ...
|
|
| 17 | 270040260 | High pressure filter -cpl. |
Загрузка ...
|
|
| 18 | 9006120 | Hex head bolt |
Загрузка ...
|
|
| 19 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 20 | 270071610 | High pressure hose line |
Загрузка ...
|
|
| 21 | 9197560 | Flange connection |
Загрузка ...
|
|
| 22 | 9376290 | O-ring |
Загрузка ...
|
|
| 23 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 24 | 9030451 | Allen screw |
Загрузка ...
|
|
| 24 | 9030491 | Allen screw |
Загрузка ...
|
|
| 25 | 200298270 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 26 | 9196021 | Male connector |
Загрузка ...
|
|
| 27 | 9210161 | High pressure hose line |
Загрузка ...
|
|
| 28 | 9210541 | Connector |
Загрузка ...
|
|
| 29 | 200281440 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 30 | 9210791 | Adjustable L connection |
Загрузка ...
|
|
| 31 | 200281460 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 32 | 9210661 | Elbow union |
Загрузка ...
|
|
| 33 | 200281470 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 34 | 9198650 | High pressure hose line |
Загрузка ...
|
|
| 35 | 9209011 | Male connector |
Загрузка ...
|
|
| 36 | 200281410 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 37 | 200281450 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 38 | 200281480 | Hydraulic line -incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 39 | 9210871 | Straight 2-way connector |
Загрузка ...
|
|
| 40 | 9085242 | Hex nut-low form |
Загрузка ...
|
|
| 41 | 9210671 | Angle lug |
Загрузка ...
|
|
| 42 | 200217660 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 43 | 2203601 | 2/2-way seated valve |
Загрузка ...
|
|
| 44 | 9191760 | 2/2-way seated valve |
Загрузка ...
|
|
| 44 | 9191750 | Solenoid coil |
Загрузка ...
|
|
| 45 | 200217670 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 46 | 200217650 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 47 | 200217750 | Hydraulic line-incl. nozzle disc cap, cutting ring |
Загрузка ...
|
|
| 48 | 9010421 | Hex head bolt |
Загрузка ...
|
|
| 48 | 9014250 | Hex head bolt |
Загрузка ...
|
|
| 48 | 900001980 | Hex head bolt |
Загрузка ...
|
|
| 49 | 9251340 | Cover plate |
Загрузка ...
|
|
| 50 | 9251050 | Tube clamp-2 halves |
Загрузка ...
|
|
| 50 | 9251460 | Tube clamp-2 halves |
Загрузка ...
|
|
| 50 | 9251580 | Tube clamp-2 halves |
Загрузка ...
|
|
| 51 | 9404780 | Spiral strip-Id.-no.= 1m |
Загрузка ...
|
|
| 52 | 9212060 | Nozzle disc cap |
Загрузка ...
|
|
| 52 | 9210430 | Nozzle disc cap |
Загрузка ...
|
|
| 53 | 9210461 | Cutting ring |
Загрузка ...
|
|
| 53 | 9210471 | Cutting ring |
Загрузка ...
|
|
| 54 | 9209500 | T connector |
Загрузка ...
|
|
| 55 | 270025500 | Hose marking 2- blue |
Загрузка ...
|
|
| 55 | 270025420 | Hose marking 2- red |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
