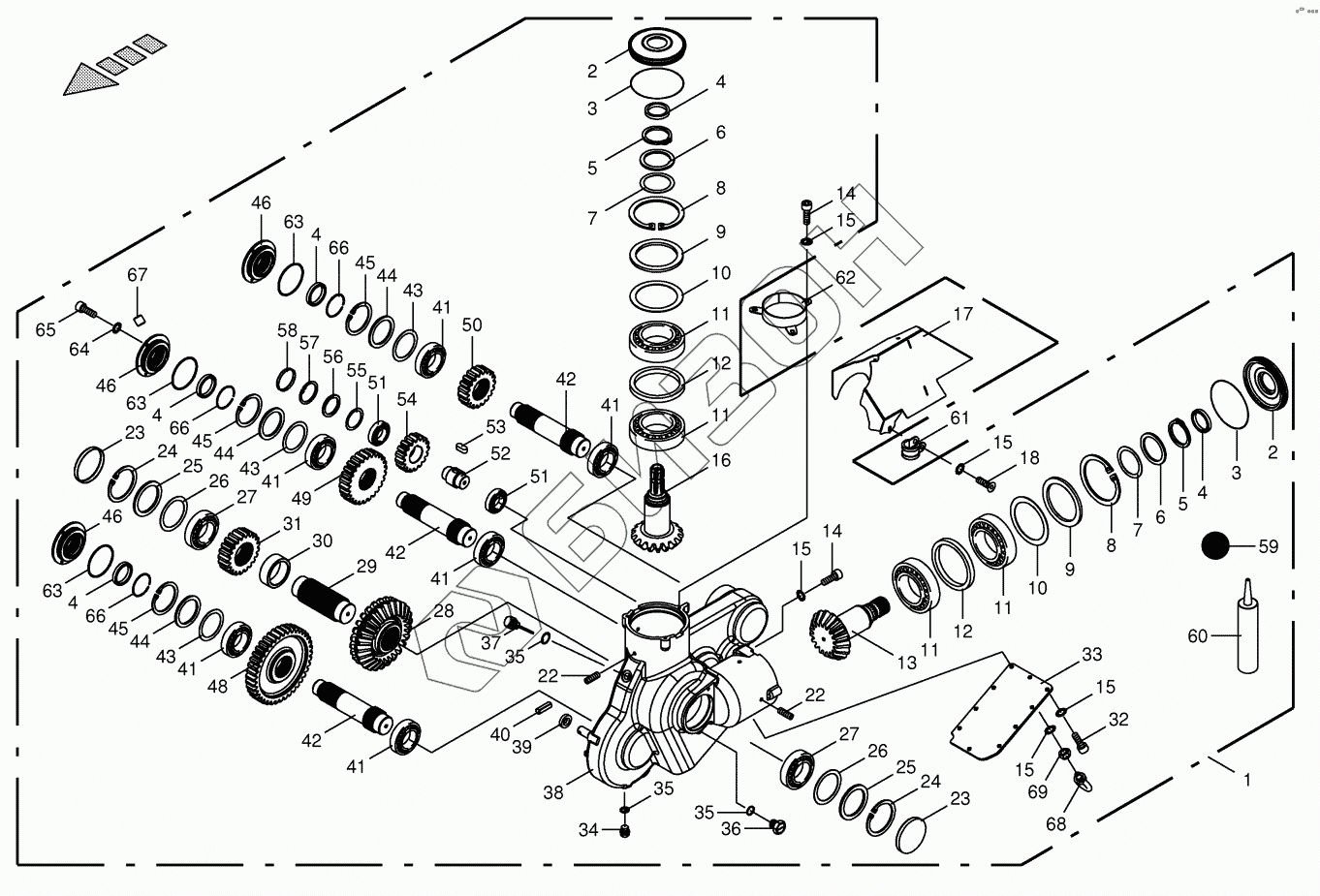

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Roller gear below
1
2
2
3
3
4
4
4
4
4
5
5
6
6
7
7
7
7
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
14
14
15
15
15
15
15
16
17
18
22
22
23
23
24
24
25
25
26
26
26
26
26
26
26
26
27
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
41
41
41
41
41
42
42
42
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
44
44
44
45
45
45
46
46
46
48
49
50
51
51
52
53
54
55
55
56
57
58
59
60
61
62
63
63
63
64
65
66
66
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202201031 | Lower roller gearbox assembl. |
Загрузка ...
|
|
| 2 | 200258740 | Cover |
Загрузка ...
|
|
| 3 | 9375940 | O-ring |
Загрузка ...
|
|
| 4 | 900012740 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 5 | 9115930 | Circlip |
Загрузка ...
|
|
| 6 | 9107431 | Supporting disc |
Загрузка ...
|
|
| 7 | 9109660 | Shim ring |
Загрузка ...
|
|
| 7 | 9109680 | Shim ring |
Загрузка ...
|
|
| 7 | 9109690 | Shim ring |
Загрузка ...
|
|
| 8 | 9116980 | Circlip |
Загрузка ...
|
|
| 9 | 900020150 | Supporting disc |
Загрузка ...
|
|
| 10 | 9109300 | Shim ring |
Загрузка ...
|
|
| 10 | 900020190 | Shim ring |
Загрузка ...
|
|
| 10 | 9109320 | Shim ring |
Загрузка ...
|
|
| 11 | 9321510 | Taper roller bearing |
Загрузка ...
|
|
| 12 | 200258800 | Spacer ring |
Загрузка ...
|
|
| 13 | 200243920 | Cone pinion shaft |
Загрузка ...
|
|
| 14 | 9030731 | Allen screw |
Загрузка ...
|
|
| 15 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 16 | 200243970 | Cone pinion shaft |
Загрузка ...
|
|
| 17 | 202228700 | Dirt deflector |
Загрузка ...
|
|
| 18 | 900002170 | Fillister head screw |
Загрузка ...
|
|
| 22 | 9059110 | Threaded pin |
Загрузка ...
|
|
| 23 | 9252081 | Sealing cap |
Загрузка ...
|
|
| 24 | 9116860 | Circlip |
Загрузка ...
|
|
| 25 | 9107470 | Supporting disc |
Загрузка ...
|
|
| 26 | 9111650 | Shim ring |
Загрузка ...
|
|
| 26 | 9111660 | Shim ring |
Загрузка ...
|
|
| 26 | 900004330 | Shim ring |
Загрузка ...
|
|
| 26 | 9111680 | Shim ring |
Загрузка ...
|
|
| 27 | 9321660 | Taper roller bearing |
Загрузка ...
|
|
| 28 | 200243980 | Bevel wheel |
Загрузка ...
|
|
| 29 | 200244050 | Distributor shaft |
Загрузка ...
|
|
| 30 | 200244070 | Spacer bushing |
Загрузка ...
|
|
| 31 | 200243990 | Spur pinion |
Загрузка ...
|
|
| 32 | 9030751 | Allen screw |
Загрузка ...
|
|
| 33 | 200258730 | Gearbox cover |
Загрузка ...
|
|
| 34 | 270010670 | Screw plug |
Загрузка ...
|
|
| 35 | 9377270 | Gasket ring |
Загрузка ...
|
|
| 36 | 9198230 | Oil sight glass |
Загрузка ...
|
|
| 37 | 9198111 | Breather |
Загрузка ...
|
|
| 38 | 202201022 | Gearbox housing |
Загрузка ...
|
|
| 39 | 2810140 | Bushing |
Загрузка ...
|
|
| 40 | 9126393 | Roll pin |
Загрузка ...
|
|
| 41 | 9321550 | Taper roller bearing |
Загрузка ...
|
|
| 42 | 200244060 | Drive shaft |
Загрузка ...
|
|
| 43 | 9109430 | Shim ring |
Загрузка ...
|
|
| 43 | 9109470 | Shim ring |
Загрузка ...
|
|
| 43 | 9109460 | Shim ring |
Загрузка ...
|
|
| 43 | 9109450 | Shim ring |
Загрузка ...
|
|
| 43 | 9109440 | Shim ring |
Загрузка ...
|
|
| 44 | 9107440 | Supporting disc |
Загрузка ...
|
|
| 45 | 9116800 | Circlip |
Загрузка ...
|
|
| 46 | 202200992 | Gearbox sealing flange |
Загрузка ...
|
|
| 48 | 200244000 | Spur gear |
Загрузка ...
|
|
| 49 | 200244010 | Spur gear |
Загрузка ...
|
|
| 50 | 200244030 | Spur gear |
Загрузка ...
|
|
| 51 | 9321060 | Taper roller bearing |
Загрузка ...
|
|
| 52 | 200244040 | Intermediate shaft |
Загрузка ...
|
|
| 53 | 9152001 | Fit-in key |
Загрузка ...
|
|
| 54 | 200244020 | Spur pinion |
Загрузка ...
|
|
| 55 | 9108330 | Shim ring |
Загрузка ...
|
|
| 55 | 9108340 | Shim ring |
Загрузка ...
|
|
| 56 | 9107390 | Supporting disc |
Загрузка ...
|
|
| 57 | 9116680 | Circlip |
Загрузка ...
|
|
| 58 | 9252031 | Sealing cap |
Загрузка ...
|
|
| 59 | 9261010 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 60 | 9385521 | Universal-sealant-silicone- free |
Загрузка ...
|
|
| 61 | 9240610 | Tube clip w. rubber |
Загрузка ...
|
|
| 62 | 200268930 | Centring system |
Загрузка ...
|
|
| 63 | 9376180 | O-ring |
Загрузка ...
|
|
| 64 | 9099030 | Detent edged washer |
Загрузка ...
|
|
| 65 | 9030731 | Allen screw |
Загрузка ...
|
|
| 66 | 9119060 | Snap ring |
Загрузка ...
|
|
| 67 | 270070070 | Screw plug |
Загрузка ...
|
|
| 68 | 2804002 | Eyebolt |
Загрузка ...
|
|
| 69 | 9087060 | Locknut |
Загрузка ...
|
