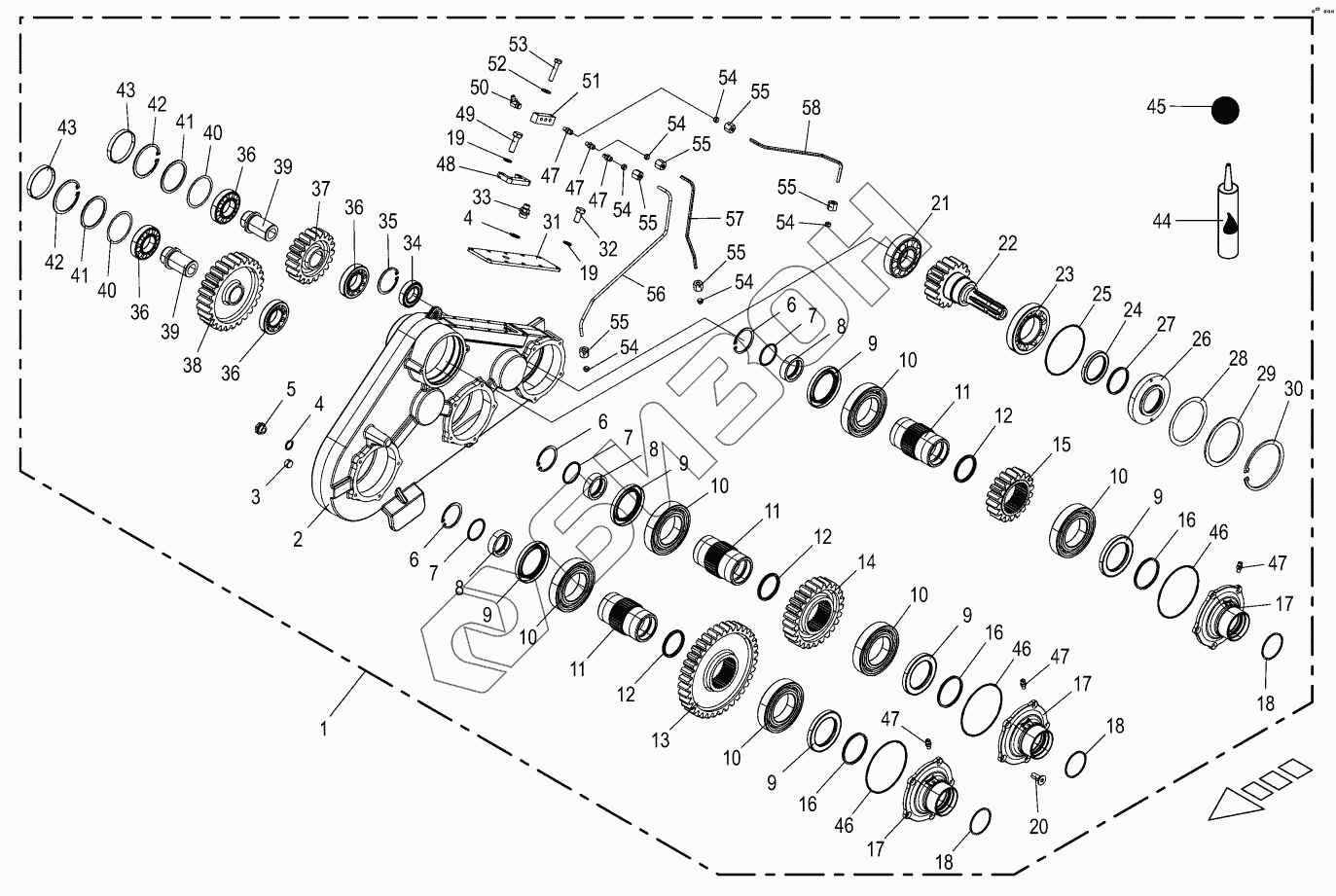

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Top roller gearbox
1
2
3
4
4
5
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
39
40
40
40
40
40
40
41
41
42
42
43
43
44
45
46
46
46
47
47
47
47
47
47
48
49
50
51
52
53
54
54
54
54
54
54
55
55
55
55
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 202285450 | Roller gear top assembled |
Загрузка ...
|
|
| 2 | 202200850 | Gearboх housing |
Загрузка ...
|
|
| 3 | 9060401 | Screw plug |
Загрузка ...
|
|
| 4 | 9377270 | Gasket ring |
Загрузка ...
|
|
| 5 | 9198230 | Oil sight glass |
Загрузка ...
|
|
| 6 | 9116570 | Circlip |
Загрузка ...
|
|
| 7 | 9376470 | O-ring |
Загрузка ...
|
|
| 8 | 200273680 | Reducing ring |
Загрузка ...
|
|
| 9 | 900000630 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 10 | 900014600 | Grooved ball bearing |
Загрузка ...
|
|
| 11 | 200273671 | Hollow shaft |
Загрузка ...
|
|
| 12 | 900005440 | Four lobe cylinder seal |
Загрузка ...
|
|
| 13 | 200269650 | Spur gear |
Загрузка ...
|
|
| 14 | 200269630 | Spur gear |
Загрузка ...
|
|
| 15 | 200269620 | Spur gear |
Загрузка ...
|
|
| 16 | 900014580 | Lamellaring |
Загрузка ...
|
|
| 17 | 202235791 | Cover |
Загрузка ...
|
|
| 18 | 900024080 | Fey blade ring |
Загрузка ...
|
|
| 19 | 9099030 | Detent edged washer |
Загрузка ...
|
|
| 20 | 9040241 | Countersunkscrew |
Загрузка ...
|
|
| 21 | 9321380 | Taper roller bearing |
Загрузка ...
|
|
| 22 | 200269560 | Spur wheel shaft |
Загрузка ...
|
|
| 23 | 9321600 | Taper roller bearing |
Загрузка ...
|
|
| 24 | 9360880 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 25 | 9375860 | O-ring |
Загрузка ...
|
|
| 26 | 200273690 | Ring |
Загрузка ...
|
|
| 27 | 900014590 | Lamellaring |
Загрузка ...
|
|
| 28 | 9110250 | Shim ring |
Загрузка ...
|
|
| 28 | 9110270 | Shim ring |
Загрузка ...
|
|
| 28 | 9110280 | Shim ring |
Загрузка ...
|
|
| 28 | 9110290 | Shim ring |
Загрузка ...
|
|
| 29 | 9107600 | Supporting disc |
Загрузка ...
|
|
| 30 | 9116940 | Circlip |
Загрузка ...
|
|
| 31 | 202285470 | Cover |
Загрузка ...
|
|
| 32 | 9006120 | Hex head bolt |
Загрузка ...
|
|
| 33 | 9198111 | Breather |
Загрузка ...
|
|
| 34 | 9305070 | Grooved ball bearing |
Загрузка ...
|
|
| 35 | 9116590 | Circlip |
Загрузка ...
|
|
| 36 | 9321070 | Taper roller bearing |
Загрузка ...
|
|
| 37 | 200269570 | Spur gear |
Загрузка ...
|
|
| 38 | 200269550 | Spur gear |
Загрузка ...
|
|
| 39 | 200273720 | Shaft |
Загрузка ...
|
|
| 40 | 9110220 | Shim ring |
Загрузка ...
|
|
| 40 | 9110230 | Shim ring |
Загрузка ...
|
|
| 40 | 9108760 | Shim ring |
Загрузка ...
|
|
| 41 | 900012260 | Supporting disc |
Загрузка ...
|
|
| 42 | 9116730 | Circlip |
Загрузка ...
|
|
| 43 | 900004260 | Sealing cap |
Загрузка ...
|
|
| 44 | 9385521 | Universal-sealant-silicone- free |
Загрузка ...
|
|
| 45 | 9261010 | Oil-Id.-no.= 1ltr |
Загрузка ...
|
|
| 46 | 9375880 | O-ring |
Загрузка ...
|
|
| 47 | 9209201 | Male connector |
Загрузка ...
|
|
| 48 | 202285500 | Strip support |
Загрузка ...
|
|
| 49 | 9006160 | Hex head bolt |
Загрузка ...
|
|
| 50 | 9191060 | Grease niple |
Загрузка ...
|
|
| 51 | 9209631 | Strip-incl. grease nipple |
Загрузка ...
|
|
| 52 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 53 | 9010281 | Hex head bolt |
Загрузка ...
|
|
| 54 | 9209160 | Cutting ring |
Загрузка ...
|
|
| 55 | 9209050 | Nozzle disc cap |
Загрузка ...
|
|
| 56 | 202273820 | Hyd. line |
Загрузка ...
|
|
| 57 | 202273810 | Hyd. line |
Загрузка ...
|
|
| 58 | 202273800 | Hyd. line |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
