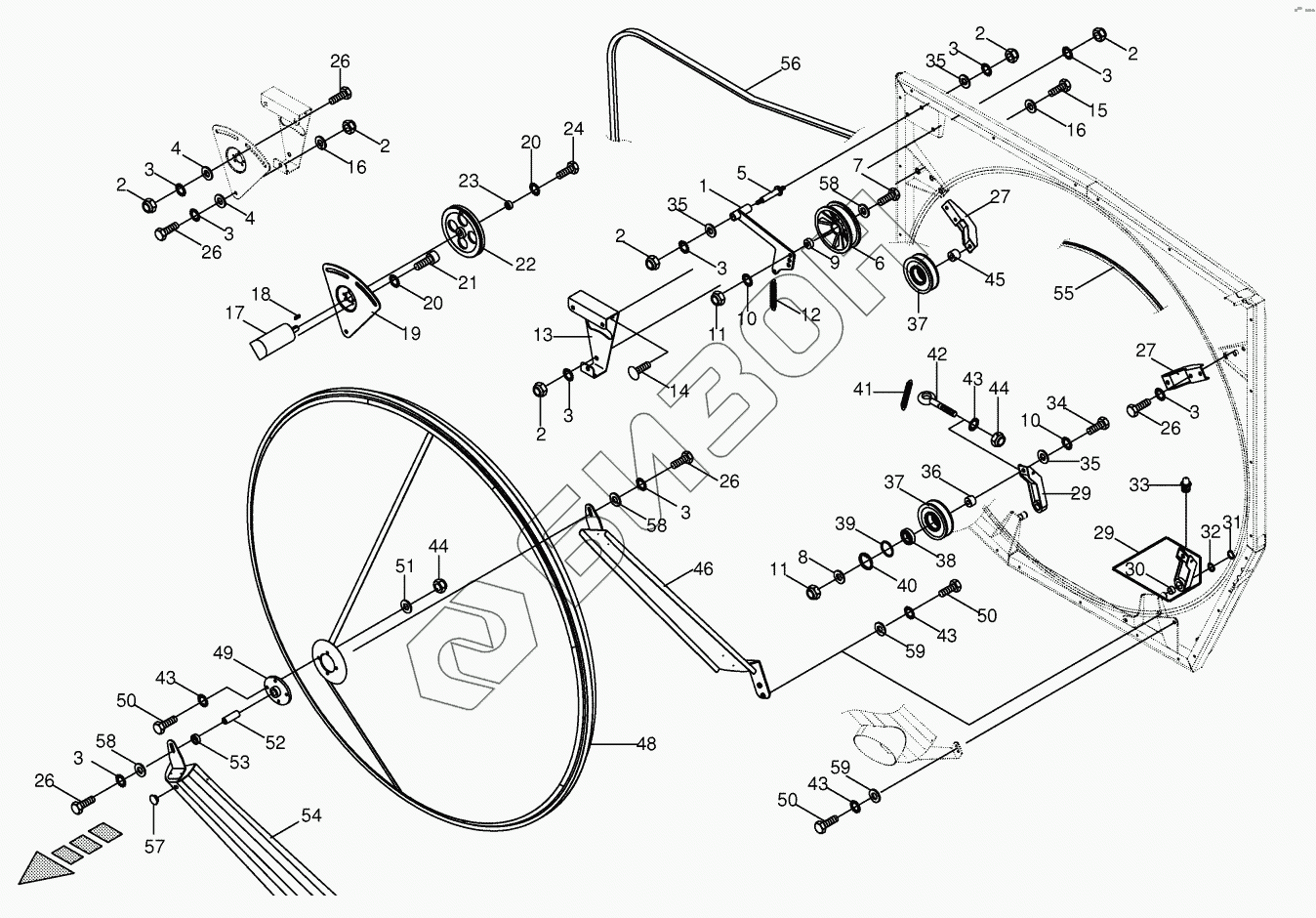

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Sieve drum
1
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
26
26
26
26
26
27
27
29
29
30
31
32
33
34
35
35
35
36
37
37
38
39
40
41
42
43
43
43
43
44
44
45
46
48
49
50
50
50
51
52
53
54
55
56
57
58
58
58
59
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200201780 | Tension arm |
Загрузка ...
|
|
| 2 | 9087580 | Locknut |
Загрузка ...
|
|
| 3 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 4 | 9103530 | Washer |
Загрузка ...
|
|
| 5 | 2213801 | Tensioner support |
Загрузка ...
|
|
| 6 | 9223000 | Jockey pulley |
Загрузка ...
|
|
| 7 | 9003041 | Hex head bolt |
Загрузка ...
|
|
| 8 | 9103200 | Washer |
Загрузка ...
|
|
| 9 | 2780100 | Bushing |
Загрузка ...
|
|
| 10 | 9099101 | Detent edged washer |
Загрузка ...
|
|
| 11 | 9087010 | Locknut |
Загрузка ...
|
|
| 12 | 2702831 | Tension spring |
Загрузка ...
|
|
| 13 | 200201792 | Engine holder |
Загрузка ...
|
|
| 14 | 9052521 | Coach bolt |
Загрузка ...
|
|
| 15 | 9014360 | Hex head bolt |
Загрузка ...
|
|
| 16 | 9104140 | Washer |
Загрузка ...
|
|
| 17 | 9211950 | Hydraulic motor |
Загрузка ...
|
|
| 18 | 9150270 | Fit-in key |
Загрузка ...
|
|
| 19 | 200201670 | Adjusting plate |
Загрузка ...
|
|
| 20 | 9099061 | Detent edged washer |
Загрузка ...
|
|
| 21 | 9030431 | Allen screw |
Загрузка ...
|
|
| 22 | 2213780 | V-belt pulley |
Загрузка ...
|
|
| 23 | 2213991 | End plate |
Загрузка ...
|
|
| 24 | 9006080 | Hex head bolt |
Загрузка ...
|
|
| 26 | 9006360 | Hex head bolt |
Загрузка ...
|
|
| 27 | 200201611 | Roll holder |
Загрузка ...
|
|
| 29 | 200206580 | Jockey pulley support |
Загрузка ...
|
|
| 30 | 9349210 | Bearing bush |
Загрузка ...
|
|
| 31 | 9115221 | Circlip |
Загрузка ...
|
|
| 32 | 9107181 | Supporting disc |
Загрузка ...
|
|
| 33 | 9191050 | Grease niple |
Загрузка ...
|
|
| 34 | 9014540 | Hex head bolt |
Загрузка ...
|
|
| 35 | 9105061 | Washer |
Загрузка ...
|
|
| 36 | 200201740 | Spacer bushing-short |
Загрузка ...
|
|
| 37 | 200201710 | Jockey pulley |
Загрузка ...
|
|
| 38 | 9302610 | Grooved ball bearing |
Загрузка ...
|
|
| 39 | 200201700 | Washer |
Загрузка ...
|
|
| 40 | 9116510 | Circlip |
Загрузка ...
|
|
| 41 | 9404530 | Tension spring |
Загрузка ...
|
|
| 42 | 2804002 | Eyebolt |
Загрузка ...
|
|
| 43 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 44 | 9087060 | Locknut |
Загрузка ...
|
|
| 45 | 200201750 | Spacer bushing-long |
Загрузка ...
|
|
| 46 | 200201260 | Pendular |
Загрузка ...
|
|
| 48 | 200218560 | Sieve drum |
Загрузка ...
|
|
| 49 | 9340260 | Flange bearing |
Загрузка ...
|
|
| 50 | 9006160 | Hex head bolt |
Загрузка ...
|
|
| 51 | 9104130 | Washer |
Загрузка ...
|
|
| 52 | 200201770 | Shaft |
Загрузка ...
|
|
| 53 | 200201760 | Spacer bushing |
Загрузка ...
|
|
| 54 | 200201370 | Suction |
Загрузка ...
|
|
| 55 | 200210450 | Rubber profile |
Загрузка ...
|
|
| 56 | 2253610 | Sieve drum belt |
Загрузка ...
|
|
| 57 | 9250440 | Sealing plug |
Загрузка ...
|
|
| 58 | 9103611 | Washer |
Загрузка ...
|
|
| 59 | 9106030 | Washer |
Загрузка ...
|
