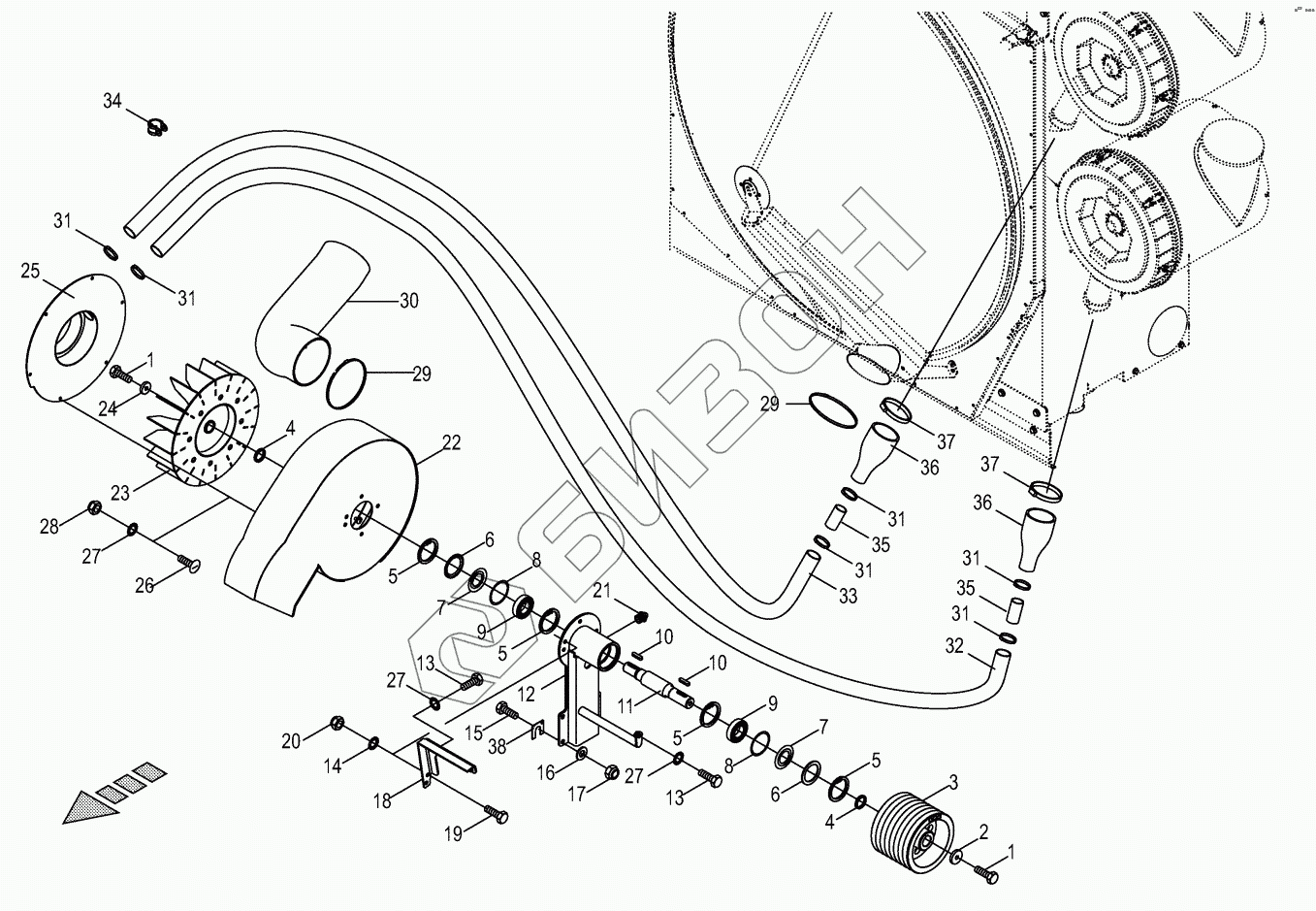

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Suction fan
1
1
2
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
29
29
30
31
31
31
31
31
31
32
33
34
35
35
36
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9006580 | Hex head bolt |
Загрузка ...
|
|
| 2 | 200205340 | End plate |
Загрузка ...
|
|
| 3 | 2149900 | Pulley |
Загрузка ...
|
|
| 4 | 2149920 | Spacer ring |
Загрузка ...
|
|
| 4 | 202212880 | Spacer ring |
Загрузка ...
|
|
| 5 | 9116730 | Circlip |
Загрузка ...
|
|
| 6 | 9370150 | Nilos-ring |
Загрузка ...
|
|
| 7 | 9370140 | Nilos-Spacer ring |
Загрузка ...
|
|
| 8 | 9110230 | Shim ring |
Загрузка ...
|
|
| 9 | 9305670 | Grooved ball bearing |
Загрузка ...
|
|
| 10 | 9151220 | Fit-in key |
Загрузка ...
|
|
| 11 | 2149910 | Shaft |
Загрузка ...
|
|
| 12 | 200214501 | Fan retainer |
Загрузка ...
|
|
| 13 | 9006160 | Hex head bolt |
Загрузка ...
|
|
| 14 | 9099091 | Detent edged washer |
Загрузка ...
|
|
| 15 | 9006560 | Hex head bolt |
Загрузка ...
|
|
| 16 | 9105061 | Washer |
Загрузка ...
|
|
| 17 | 9087010 | Locknut |
Загрузка ...
|
|
| 18 | 200269660 | Retainer angle |
Загрузка ...
|
|
| 19 | 9006360 | Hex head bolt |
Загрузка ...
|
|
| 20 | 9087580 | Locknut |
Загрузка ...
|
|
| 21 | 9191050 | Grease niple |
Загрузка ...
|
|
| 22 | 2149601 | Fan housing |
Загрузка ...
|
|
| 23 | 200205370 | Rotor |
Загрузка ...
|
|
| 24 | 2149970 | End plate |
Загрузка ...
|
|
| 25 | 2149811 | Housing cover |
Загрузка ...
|
|
| 26 | 9052301 | Coach bolt |
Загрузка ...
|
|
| 27 | 9099081 | Detent edged washer |
Загрузка ...
|
|
| 28 | 9087060 | Locknut |
Загрузка ...
|
|
| 29 | 270001920 | Hose clamp |
Загрузка ...
|
|
| 30 | 200271210 | Suction hose |
Загрузка ...
|
|
| 31 | 270017140 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 32 | 2147231 | Flexible suction hose |
Загрузка ...
|
|
| 33 | 202204030 | Flexible suction hose |
Загрузка ...
|
|
| 34 | 9240660 | Tube clip w. rubber |
Загрузка ...
|
|
| 35 | 200268620 | Connecting pipe |
Загрузка ...
|
|
| 36 | 270061380 | Reducer |
Загрузка ...
|
|
| 37 | 9240190 | Joint bolt-hose clamp |
Загрузка ...
|
|
| 38 | 2154190 | Enclosure |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
