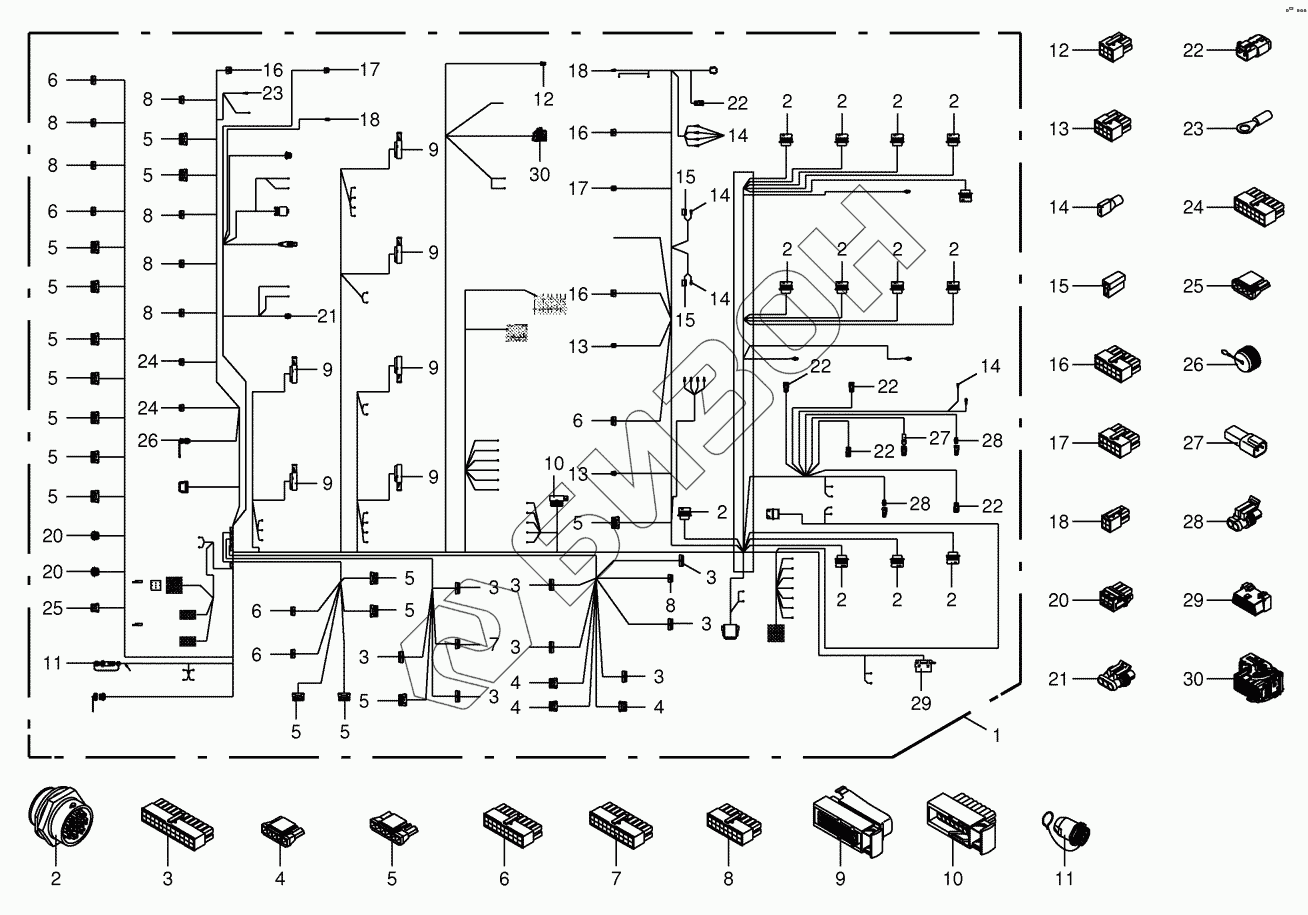

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Wiring harness - panel
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
10
10
11
11
12
12
13
13
13
14
14
14
14
14
15
15
15
16
16
16
16
17
17
17
18
18
18
20
20
20
21
21
22
22
22
22
22
22
23
23
24
24
24
25
25
26
26
27
27
28
28
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200833850 | Cable harness console version 4 |
Загрузка ...
|
|
| 2 | 3024301 | Socket-31-pole |
Загрузка ...
|
|
| 3 | 200800821 | Соnnесtоr 24-p sосkеt М-fit- Jr.сpl. |
Загрузка ...
|
|
| 4 | 200800841 | Connector 5-p socket Sabre cpl. |
Загрузка ...
|
|
| 5 | 200800851 | Connector 6-p socket Sabre cpl. |
Загрузка ...
|
|
| 6 | 200800801 | Connector 18-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 7 | 200800811 | Connector 20-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 8 | 200800791 | Connector 16-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 9 | 3023620 | Plug-42-pole |
Загрузка ...
|
|
| 10 | 3030830 | Bushing housing-16-pole |
Загрузка ...
|
|
| 11 | 3024720 | Connector-7-pole |
Загрузка ...
|
|
| 12 | 3027971 | Plug 6-p Bu transparent |
Загрузка ...
|
|
| 13 | 3027981 | Plug 8-p Bu transparent |
Загрузка ...
|
|
| 14 | 3026880 | Flat sleeve-red |
Загрузка ...
|
|
| 15 | 3050590 | Plug-2-pole |
Загрузка ...
|
|
| 16 | 3027991 | Plug 12-p Bu transparent |
Загрузка ...
|
|
| 17 | 3037841 | Plug 10-p Bu transparent |
Загрузка ...
|
|
| 18 | 200801591 | Connector 4-p socket M-fit-Jr. cpl. |
Загрузка ...
|
|
| 20 | 3028001 | Plug 6-p Bu black |
Загрузка ...
|
|
| 21 | 3023520 | Plug-3-pole |
Загрузка ...
|
|
| 22 | 3033162 | Plug 2-p Bu grey |
Загрузка ...
|
|
| 23 | 9440820 | Cable terminal-yellow |
Загрузка ...
|
|
| 24 | 200800781 | Connector 14-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 25 | 200800831 | Connector 4-p socket Sabre cpl. |
Загрузка ...
|
|
| 26 | 200806370 | Protective cap |
Загрузка ...
|
|
| 27 | 3033152 | Plug 2-p St grey-2-pole |
Загрузка ...
|
|
| 28 | 3023510 | Plug-2-pole |
Загрузка ...
|
|
| 29 | 200813810 | Socket plug-16-pole |
Загрузка ...
|
|
| 30 | 200822420 | Connector 48-p socket CMC cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
