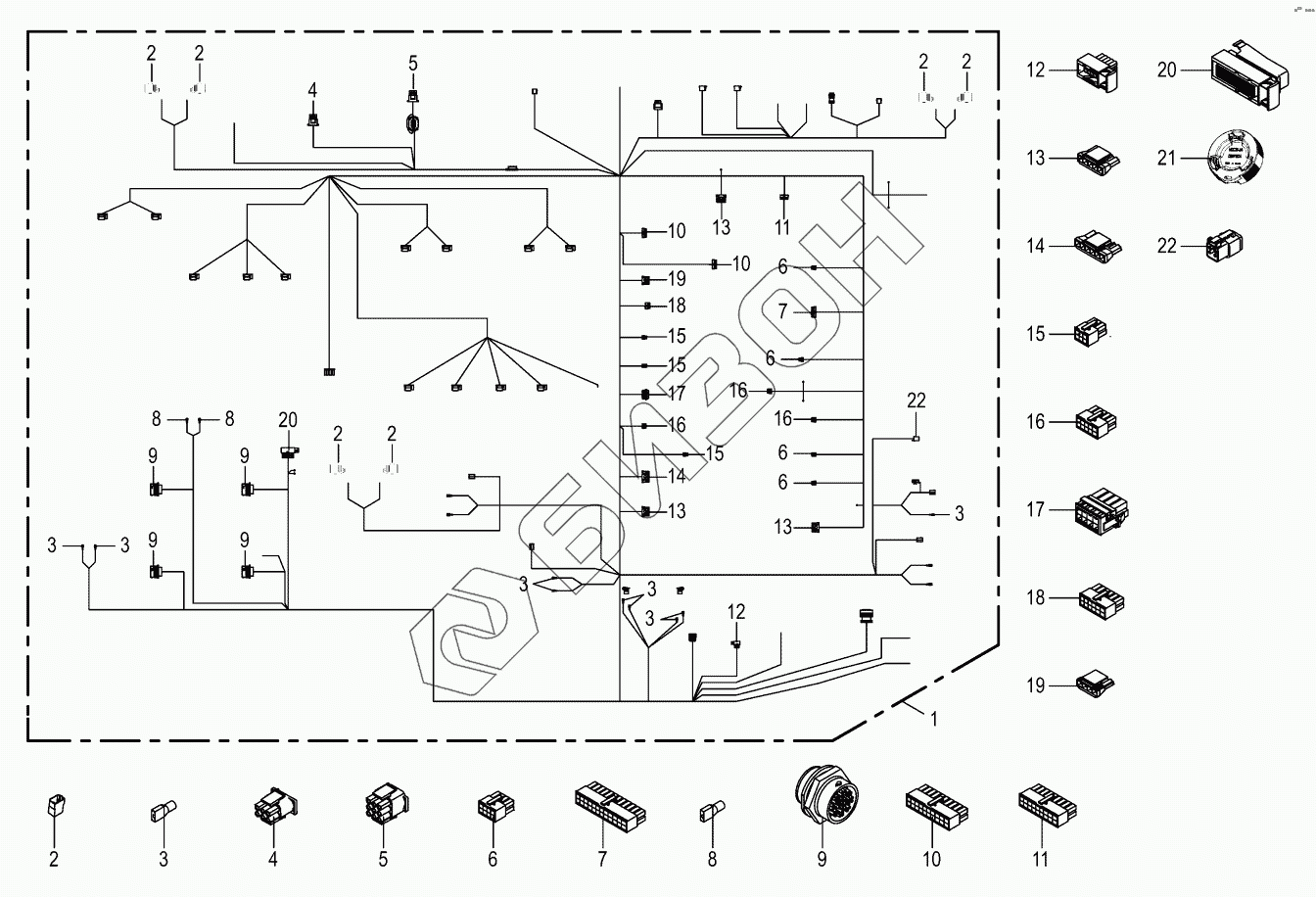

Графический каталог запасных частей к технике: KRONE BIG-X-850-1. Wiring loom - cab
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
6
6
6
6
6
7
7
8
8
8
9
9
9
9
9
10
10
10
11
11
12
12
13
13
13
13
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200814205 | Cable harness cabin |
Загрузка ...
|
|
| 2 | 2206020 | Bent location pin |
Загрузка ...
|
|
| 3 | 3026880 | Flat sleeve-red |
Загрузка ...
|
|
| 4 | 200802540 | Plug-6-pole, climatronic |
Загрузка ...
|
|
| 5 | 200802550 | Plug-9-pole, climatronic |
Загрузка ...
|
|
| 6 | 3027981 | Plug 8-p Bu transparent |
Загрузка ...
|
|
| 7 | 200800821 | Соnnесtоr 24-p sосkеt М-fit- Jr.сpl. |
Загрузка ...
|
|
| 8 | 3026890 | Flat sleeve-blue |
Загрузка ...
|
|
| 9 | 3024301 | Socket-31-pole |
Загрузка ...
|
|
| 10 | 200800811 | Connector 20-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 11 | 200800801 | Connector 18-p socket M-fit- Jr.cpl. |
Загрузка ...
|
|
| 12 | 3030730 | Bushing housing-10-pole |
Загрузка ...
|
|
| 13 | 200800841 | Connector 5-p socket Sabre cpl. |
Загрузка ...
|
|
| 14 | 200800851 | Connector 6-p socket Sabre cpl. |
Загрузка ...
|
|
| 15 | 3027971 | Plug 6-p Bu transparent |
Загрузка ...
|
|
| 16 | 3037841 | Plug 10-p Bu transparent |
Загрузка ...
|
|
| 17 | 3028011 | Plug 8-p Bu black |
Загрузка ...
|
|
| 18 | 3027991 | Plug 12-p Bu transparent |
Загрузка ...
|
|
| 19 | 200800831 | Connector 4-p socket Sabre cpl. |
Загрузка ...
|
|
| 20 | 3030830 | Bushing housing-16-pole |
Загрузка ...
|
|
| 21 | 200822170 | Blind Cover |
Загрузка ...
|
|
| 22 | 200825691 | Conn. 4-p socket DT cpl. |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
