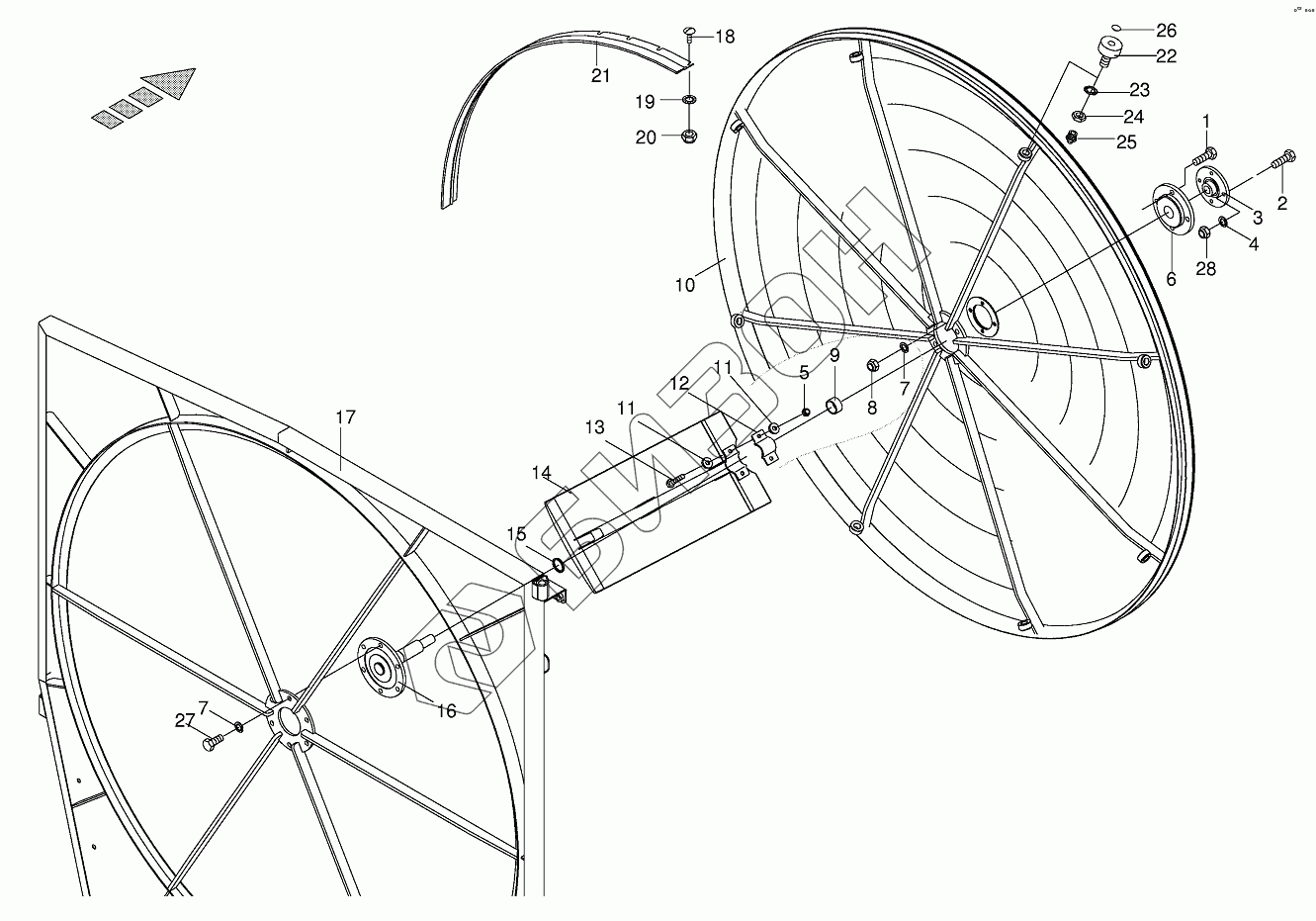

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Sieve drum
/128.gif)
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009006380 | Hex head bolt |
Загрузка ...
|
|
| 2 | 009006160 | Hex head bolt |
Загрузка ...
|
|
| 3 | 009340260 | Flange bearing |
Загрузка ...
|
|
| 4 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 5 | 009082100 | Hex nut |
Загрузка ...
|
|
| 6 | 009340270 | Flange bearing |
Загрузка ...
|
|
| 7 | 009099091 | Detent edged washer |
Загрузка ...
|
|
| 8 | 009082120 | Hex nut |
Загрузка ...
|
|
| 9 | 002171400 | Spacer ring |
Загрузка ...
|
|
| 10 | 002167300 | Sieve drum |
Загрузка ...
|
|
| 11 | 009103610 | Washer |
Загрузка ...
|
|
| 12 | 002171370 | Clamp |
Загрузка ...
|
|
| 13 | 009006170 | Hex head bolt |
Загрузка ...
|
|
| 14 | 002171350 | Pendular |
Загрузка ...
|
|
| 15 | 002259330 | Spacer ring |
Загрузка ...
|
|
| 16 | 002199381 | Arbor |
Загрузка ...
|
|
| 17 | 002282063 | Radiator door |
Загрузка ...
|
|
| 18 | 009050001 | Coach bolt |
Загрузка ...
|
|
| 19 | 009099061 | Detent edged washer |
Загрузка ...
|
|
| 20 | 009082080 | Hex nut |
Загрузка ...
|
|
| 21 | 002258580 | Sealing brush |
Загрузка ...
|
|
| 22 | 009332120 | Саm rоllеr |
Загрузка ...
|
|
| 23 | 009099101 | Detent edged washer |
Загрузка ...
|
|
| 24 | 009085162 | Нех nut |
Загрузка ...
|
|
| 25 | 009190020 | Grease niple |
Загрузка ...
|
|
| 26 | 009250220 | Sealing plug |
Загрузка ...
|
|
| 27 | 009008160 | Hex head bolt |
Загрузка ...
|
|
| 28 | 009087060 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
