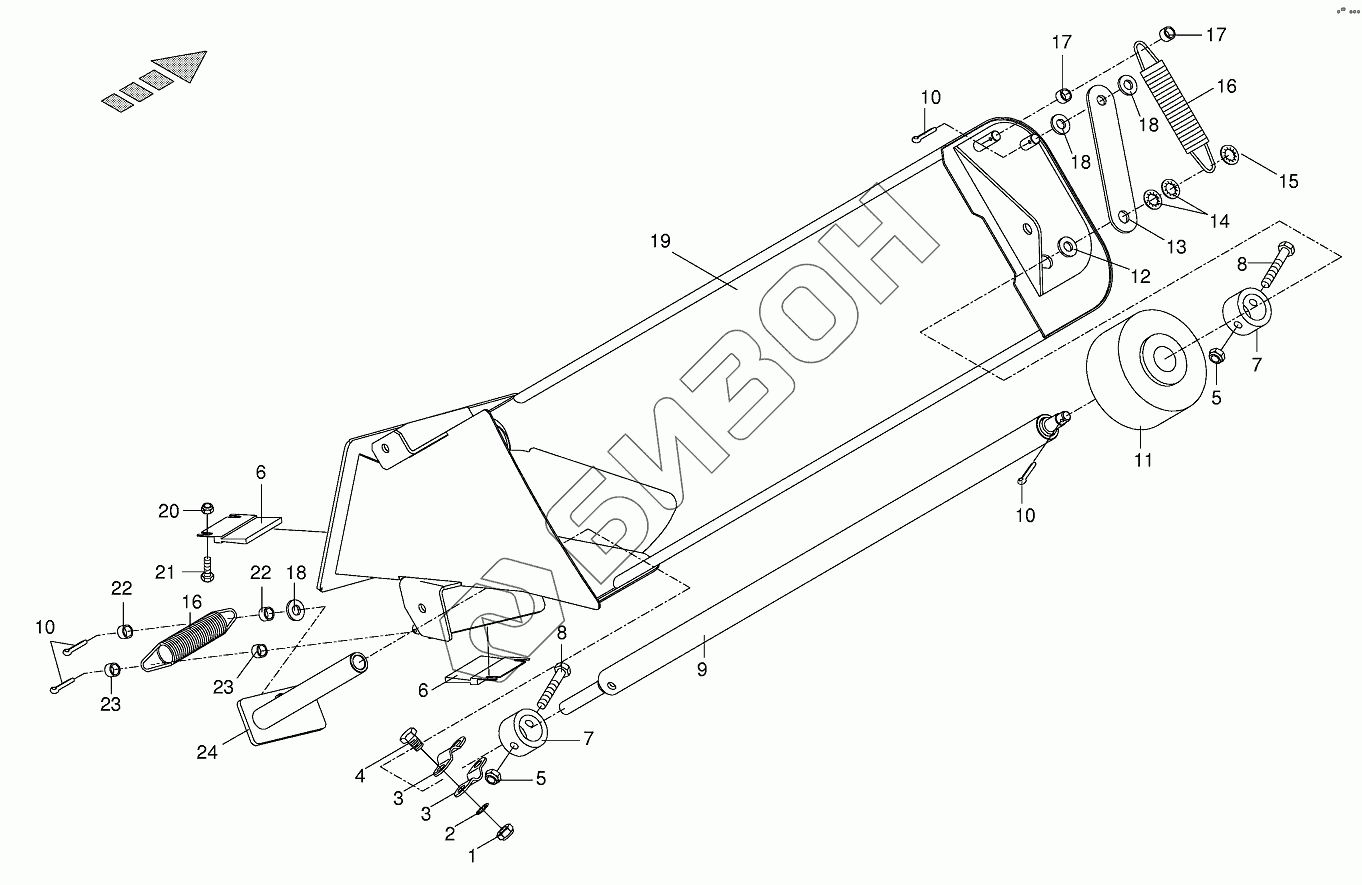

Графический каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Suction manifold
/129.gif)
1
2
3
3
4
5
5
6
6
7
7
8
8
9
10
10
10
11
12
13
14
15
16
16
17
17
18
18
18
19
20
21
22
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 009087060 | Locknut |
Загрузка ...
|
|
| 2 | 009099081 | Detent edged washer |
Загрузка ...
|
|
| 3 | 002179490 | Clamp |
Загрузка ...
|
|
| 4 | 009006140 | Hex head bolt |
Загрузка ...
|
|
| 5 | 009082100 | Hex nut |
Загрузка ...
|
|
| 6 | 002179630 | Sealing brush |
Загрузка ...
|
|
| 7 | 002179500 | Limit stop |
Загрузка ...
|
|
| 8 | 009014230 | Hex head bolt |
Загрузка ...
|
|
| 9 | 002172520 | Brush retainer |
Загрузка ...
|
|
| 10 | 009120461 | Cotter pin |
Загрузка ...
|
|
| 11 | 002172420 | Brush |
Загрузка ...
|
|
| 12 | 009103200 | Washer |
Загрузка ...
|
|
| 13 | 002172540 | Strap |
Загрузка ...
|
|
| 14 | 009099110 | Detent edged washer |
Загрузка ...
|
|
| 15 | 009099070 | Detent edged washer |
Загрузка ...
|
|
| 16 | 002795870 | Tension spring |
Загрузка ...
|
|
| 17 | 00455070 | Hydraulic pipe-Id.-no.=1m |
Загрузка ...
|
|
| 18 | 009103610 | Washer |
Загрузка ...
|
|
| 19 | 002171422 | Suction socket |
Загрузка ...
|
|
| 20 | 009082080 | Hex nut |
Загрузка ...
|
|
| 21 | 009006060 | Hex head bolt |
Загрузка ...
|
|
| 22 | 00455070 | Hydraulic pipe-Id.-no.=1m |
Загрузка ...
|
|
| 23 | 00455070 | Hydraulic pipe-Id.-no.=1m |
Загрузка ...
|
|
| 24 | 002179450 | Brush retainer-below |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
