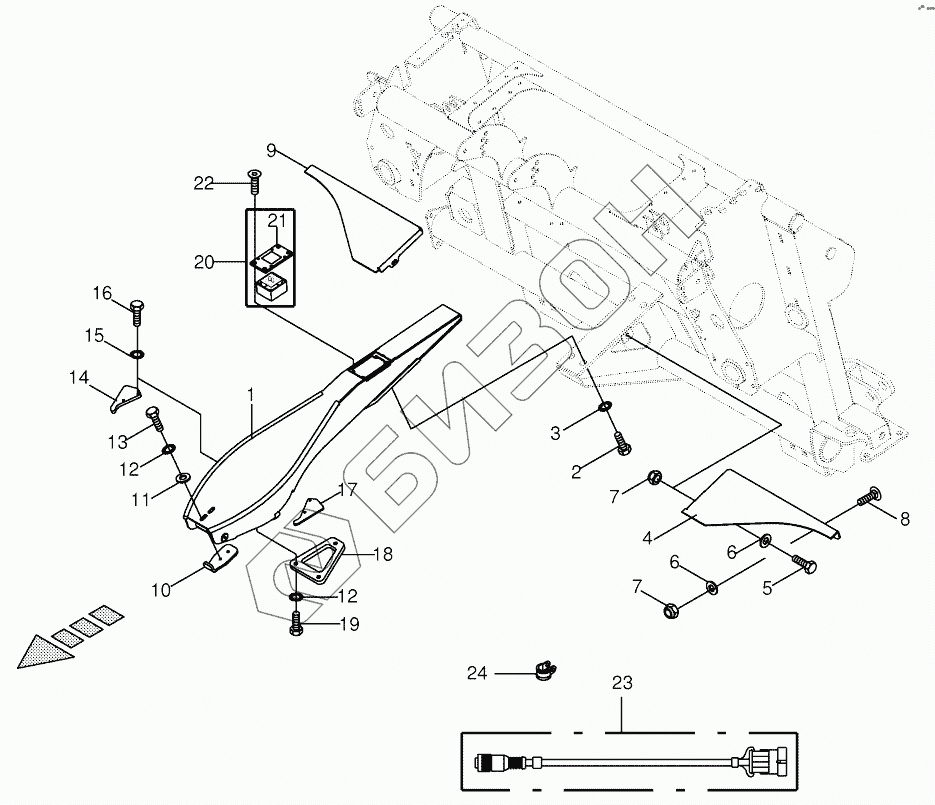

Графический каталог запасных частей к технике: KRONE Easycollect. AutoScan-optional
1
2
3
4
5
6
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 091 042 1 | Centre section |
Загрузка ...
|
|
| 2 | 00 900 674 0 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 909 912 0 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 352 739 2 | Chute -left |
Загрузка ...
|
|
| 5 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 6 | 00 910 603 0 | Washer |
Загрузка ...
|
|
| 7 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 8 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 9 | 00 352 740 2 | Chute -right |
Загрузка ...
|
|
| 10 | 00 352 505 3 | Angle |
Загрузка ...
|
|
| 11 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 12 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 13 | 00 900 634 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 352 978 0 | Spotter plate -right |
Загрузка ...
|
|
| 15 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 16 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 17 | 00 352 977 0 | Spotter plate -left |
Загрузка ...
|
|
| 18 | 00 352 976 1 | Centring ring |
Загрузка ...
|
|
| 19 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 20 | 20 080 287 3 | AutoScan sensor calibrated with SW -incl. Software |
Загрузка ...
|
|
| 21 | 20 091 100 0 | Cover |
Загрузка ...
|
|
| 22 | 00 904 042 1 | Countersunkscrew |
Загрузка ...
|
|
| 23 | 20 080 111 0 | Connecting cable |
Загрузка ...
|
|
| 24 | 90 000 031 0 | Tube clip w. rubber |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
