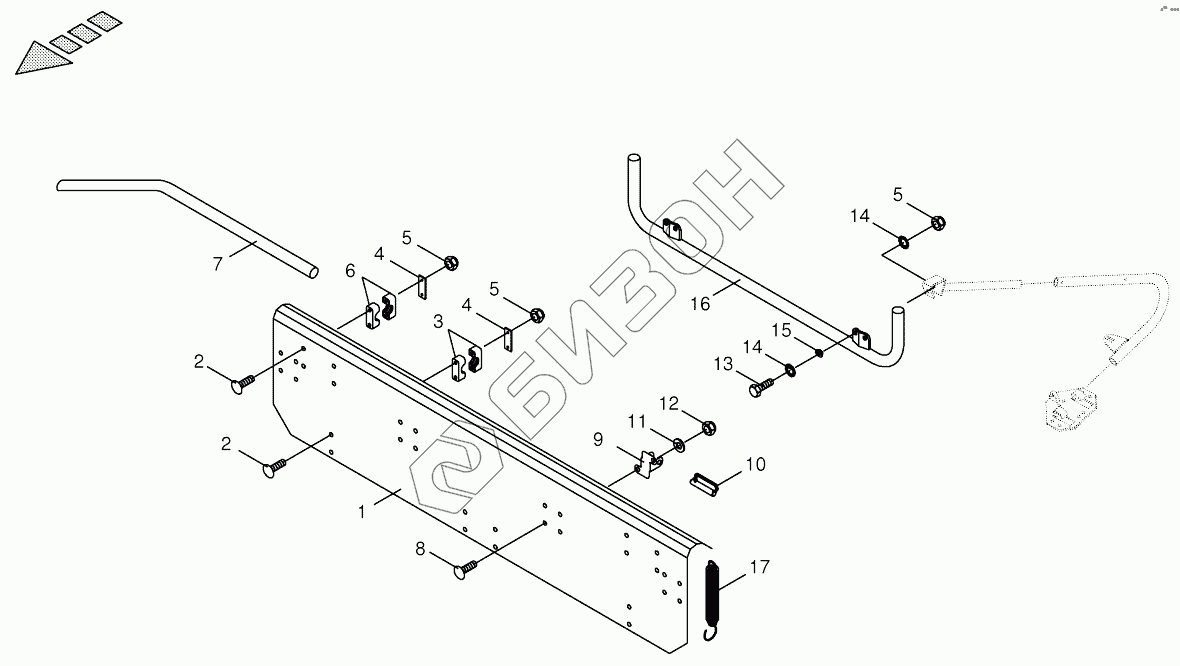

Графический каталог запасных частей к технике: KRONE Easycollect. Sunflower plate-optional

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
4
5
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 20 091 160 0 Folding plate
Загрузка ...
1 20 091 156 0 Folding plate
Загрузка ...
2 00 904 763 2 Coach bolt
Загрузка ...
3 00 925 150 1 Tube clamp -2 halves
Загрузка ...
4 00 925 125 1 Cover plate
Загрузка ...
5 00 908 758 0 Locknut
Загрузка ...
6 00 925 154 1 Tube clamp -2 halves
Загрузка ...
7 20 091 150 0 Tube bow
Загрузка ...
8 00 904 731 2 Coach bolt
Загрузка ...
9 20 091 157 0 Yoke
Загрузка ...
10 00 917 005 0 Spring stick bolt
Загрузка ...
11 00 910 603 0 Washer
Загрузка ...
12 00 908 706 0 Locknut
Загрузка ...
13 00 900 637 0 Hex head bolt
Загрузка ...
14 00 909 909 1 Detent edged washer
Загрузка ...
15 00 352 613 0 Bushing
Загрузка ...
16 20 091 155 0 Tube
Загрузка ...
16 20 091 162 0 Tube
Загрузка ...
17 00 274 327 6 Tension spring
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
