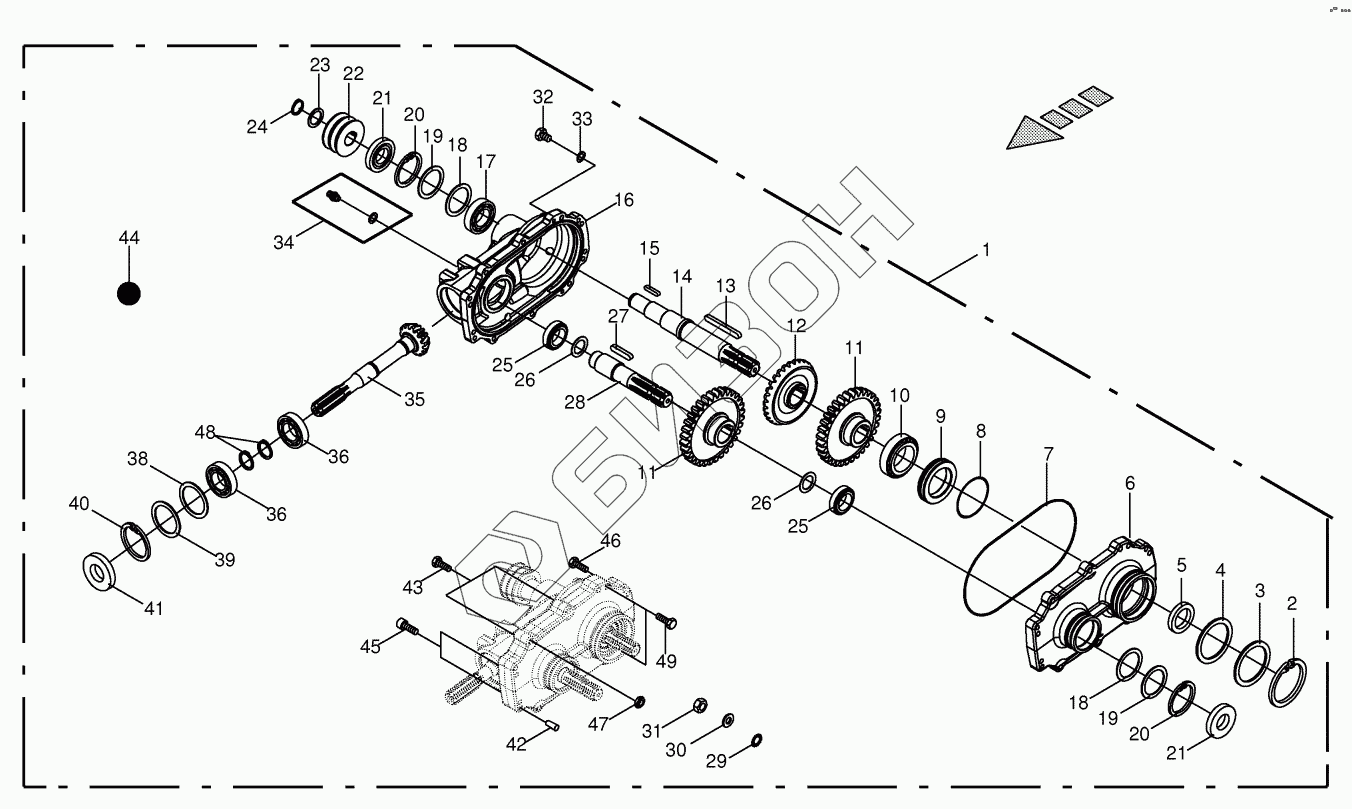

Графический каталог запасных частей к технике: KRONE Easycollect. Auxiliary gearbox
1
2
3
4
4
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
18
18
18
18
18
18
18
19
19
20
20
21
21
22
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
36
38
38
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 093 261 1 | Auxiliary gearbox |
Загрузка ...
|
|
| 2 | 00 911 686 0 | Circlip |
Загрузка ...
|
|
| 3 | 00 910 746 0 | Supporting disc |
Загрузка ...
|
|
| 4 | 00 910 994 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 910 993 0 | Shim ring |
Загрузка ...
|
|
| 4 | 00 910 992 0 | Shim ring |
Загрузка ...
|
|
| 5 | 90 000 497 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 6 | 20 093 259 0 | Cover |
Загрузка ...
|
|
| 7 | 90 001 404 0 | O-ring |
Загрузка ...
|
|
| 8 | 00 937 560 0 | O-ring |
Загрузка ...
|
|
| 9 | 00 352 099 0 | Adapter ring |
Загрузка ...
|
|
| 10 | 00 932 179 0 | Taper roller bearing |
Загрузка ...
|
|
| 11 | 00 352 093 2 | Spur gear |
Загрузка ...
|
|
| 12 | 00 352 094 1 | Bevel wheel |
Загрузка ...
|
|
| 13 | 00 915 361 0 | Fit-in key |
Загрузка ...
|
|
| 14 | 00 352 097 2 | Input shaft |
Загрузка ...
|
|
| 15 | 00 915 072 1 | Fit-in key |
Загрузка ...
|
|
| 16 | 20 093 260 0 | Housing |
Загрузка ...
|
|
| 17 | 00 930 137 0 | Grooved ball bearing |
Загрузка ...
|
|
| 18 | 00 910 914 0 | Shim ring |
Загрузка ...
|
|
| 18 | 00 910 913 0 | Shim ring |
Загрузка ...
|
|
| 18 | 00 910 912 0 | Shim ring |
Загрузка ...
|
|
| 19 | 00 910 700 1 | Supporting disc |
Загрузка ...
|
|
| 20 | 00 911 668 0 | Circlip |
Загрузка ...
|
|
| 21 | 00 936 047 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 22 | 00 352 098 3 | V-belt pulley |
Загрузка ...
|
|
| 23 | 00 910 702 1 | Supporting disc |
Загрузка ...
|
|
| 24 | 00 911 504 0 | Circlip |
Загрузка ...
|
|
| 25 | 00 932 106 0 | Taper roller bearing |
Загрузка ...
|
|
| 26 | 00 911 134 0 | Shim ring |
Загрузка ...
|
|
| 27 | 00 915 164 0 | Fit-in key |
Загрузка ...
|
|
| 28 | 00 352 096 0 | Outlet shaft |
Загрузка ...
|
|
| 29 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 30 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 31 | 00 908 212 0 | Hex nut |
Загрузка ...
|
|
| 32 | 00 906 010 1 | Screw plug |
Загрузка ...
|
|
| 33 | 00 937 727 0 | Gasket ring |
Загрузка ...
|
|
| 34 | 27 008 972 0 | Air bleed valve |
Загрузка ...
|
|
| 35 | 00 352 095 2 | Pinion shaft |
Загрузка ...
|
|
| 36 | 00 930 167 0 | Grooved ball bearing |
Загрузка ...
|
|
| 38 | 00 910 963 0 | Shim ring |
Загрузка ...
|
|
| 38 | 00 910 962 0 | Shim ring |
Загрузка ...
|
|
| 38 | 00 910 964 0 | Shim ring |
Загрузка ...
|
|
| 39 | 00 910 741 1 | Supporting disc |
Загрузка ...
|
|
| 40 | 00 911 673 0 | Circlip |
Загрузка ...
|
|
| 41 | 00 936 021 0 | Radial-shaft sealing ring |
Загрузка ...
|
|
| 42 | 00 915 701 0 | Cyl. pin |
Загрузка ...
|
|
| 43 | 90 000 605 0 | Hex head bolt |
Загрузка ...
|
|
| 44 | 00 926 101 0 | Oil -Id.-no.=1ltr |
Загрузка ...
|
|
| 45 | 00 903 118 1 | Allen screw |
Загрузка ...
|
|
| 46 | 00 901 438 0 | Hex head bolt |
Загрузка ...
|
|
| 47 | 00 908 500 0 | Hex nut -low form |
Загрузка ...
|
|
| 48 | 00 911 519 0 | Circlip |
Загрузка ...
|
|
| 49 | 00 901 061 2 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
