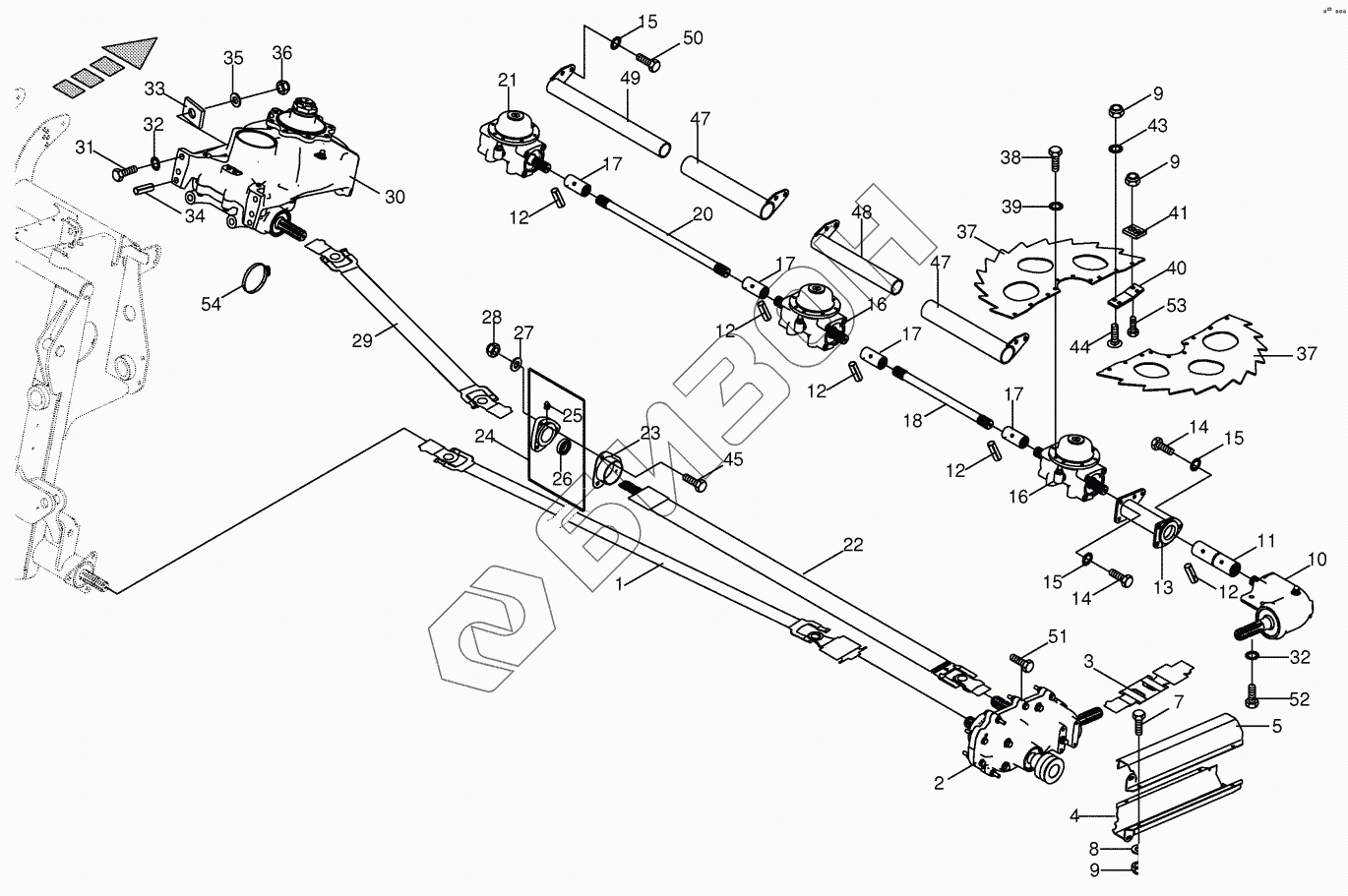

Графический каталог запасных частей к технике: KRONE Easycollect. Drive cpl. 860001 - 967000
1
1
1
1
2
3
3
4
5
7
8
9
9
9
10
10
11
12
12
12
12
12
13
13
14
14
15
15
15
16
16
16
16
17
17
17
17
18
20
21
21
22
22
22
23
24
25
26
27
28
29
29
30
30
31
31
31
31
32
32
33
34
34
35
36
37
37
37
37
37
37
38
39
40
41
43
44
45
47
47
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 955 935 5 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 00 955 936 5 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 00 955 936 5 | Pto drive shaft |
Загрузка ...
|
|
| 1 | 27 000 095 2 | Pto drive shaft -JD / NH |
Загрузка ...
|
|
| 2 | 20 093 261 1 | Auxiliary gearbox |
Загрузка ...
|
|
| 3 | 00 955 401 1 | Double universal joint -right- hand machine side / left hand direction of rotation |
Загрузка ...
|
|
| 3 | 00 955 400 1 | Double universal joint -left- hand machine side / right hand direction of rotation |
Загрузка ...
|
|
| 4 | 00 352 490 3 | Cover -below right/top left |
Загрузка ...
|
|
| 5 | 00 352 489 3 | Cover -top right/below left |
Загрузка ...
|
|
| 7 | 00 900 612 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 9 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 10 | 00 352 061 1 | Angle gear -right |
Загрузка ...
|
|
| 10 | 00 352 060 1 | Angle gear -left |
Загрузка ...
|
|
| 11 | 00 352 117 0 | Bushing |
Загрузка ...
|
|
| 12 | 00 912 538 0 | Roll pin |
Загрузка ...
|
|
| 13 | 00 352 108 4 | Adapter tube -right |
Загрузка ...
|
|
| 13 | 00 352 113 2 | Adapter tube -left |
Загрузка ...
|
|
| 14 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 909 911 0 | Detent edged washer |
Загрузка ...
|
|
| 16 | 20 094 874 2 | Dresser gearbox rh. assembl. + freewheel |
Загрузка ...
|
|
| 16 | 20 094 863 2 | Dresser gearb. lh. ass. + freewheel |
Загрузка ...
|
|
| 17 | 00 352 106 3 | Bushing |
Загрузка ...
|
|
| 18 | 00 352 105 1 | Connecting shaft |
Загрузка ...
|
|
| 20 | 00 352 115 0 | Connecting shaft |
Загрузка ...
|
|
| 21 | 20 094 887 2 | Dresser gearbox right inside + freewheel |
Загрузка ...
|
|
| 21 | 20 094 888 2 | Dresser gearbox lh. inside w freewheel |
Загрузка ...
|
|
| 22 | 00 955 008 2 | Pto drive shaft |
Загрузка ...
|
|
| 22 | 00 955 007 2 | Pto drive shaft |
Загрузка ...
|
|
| 22 | 27 002 399 0 | Pto drive shaft |
Загрузка ...
|
|
| 23 | 00 352 491 1 | Guard support |
Загрузка ...
|
|
| 24 | 00 934 130 0 | Flange bearing |
Загрузка ...
|
|
| 25 | 00 919 105 0 | Grease niple |
Загрузка ...
|
|
| 26 | 00 934 617 0 | Grooved ball bearing |
Загрузка ...
|
|
| 27 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 28 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 29 | 00 955 003 2 | Pto drive shaft |
Загрузка ...
|
|
| 29 | 27 002 400 0 | Pto drive shaft |
Загрузка ...
|
|
| 30 | 00 352 052 3 | Collector gear -right |
Загрузка ...
|
|
| 30 | 00 352 051 2 | Collector gear -left |
Загрузка ...
|
|
| 31 | 00 901 492 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 901 149 1 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 901 151 1 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 900 394 0 | Hex head bolt |
Загрузка ...
|
|
| 32 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 33 | 00 911 203 0 | U-Washer |
Загрузка ...
|
|
| 34 | 00 912 526 0 | Roll pin |
Загрузка ...
|
|
| 34 | 00 912 714 2 | Roll pin |
Загрузка ...
|
|
| 35 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 36 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 37 | 00 352 074 3 | Dresser segment -right |
Загрузка ...
|
|
| 37 | 00 352 075 3 | Dresser segment -left |
Загрузка ...
|
|
| 38 | 00 900 632 0 | Hex head bolt |
Загрузка ...
|
|
| 39 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 40 | 20 093 544 0 | Connector |
Загрузка ...
|
|
| 41 | 00 352 077 4 | Cleaner |
Загрузка ...
|
|
| 43 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 44 | 00 904 732 2 | Coach bolt |
Загрузка ...
|
|
| 45 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 47 | 00 352 480 1 | Protective tube -outside |
Загрузка ...
|
|
| 48 | 00 352 481 1 | Protective tube -inside |
Загрузка ...
|
|
| 49 | 00 352 486 1 | Protective tube -inside |
Загрузка ...
|
|
| 50 | 00 900 658 0 | Hex head bolt |
Загрузка ...
|
|
| 51 | 00 901 439 1 | Hex head bolt |
Загрузка ...
|
|
| 52 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 53 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 54 | 00 924 007 0 | Tube clip |
Загрузка ...
|
