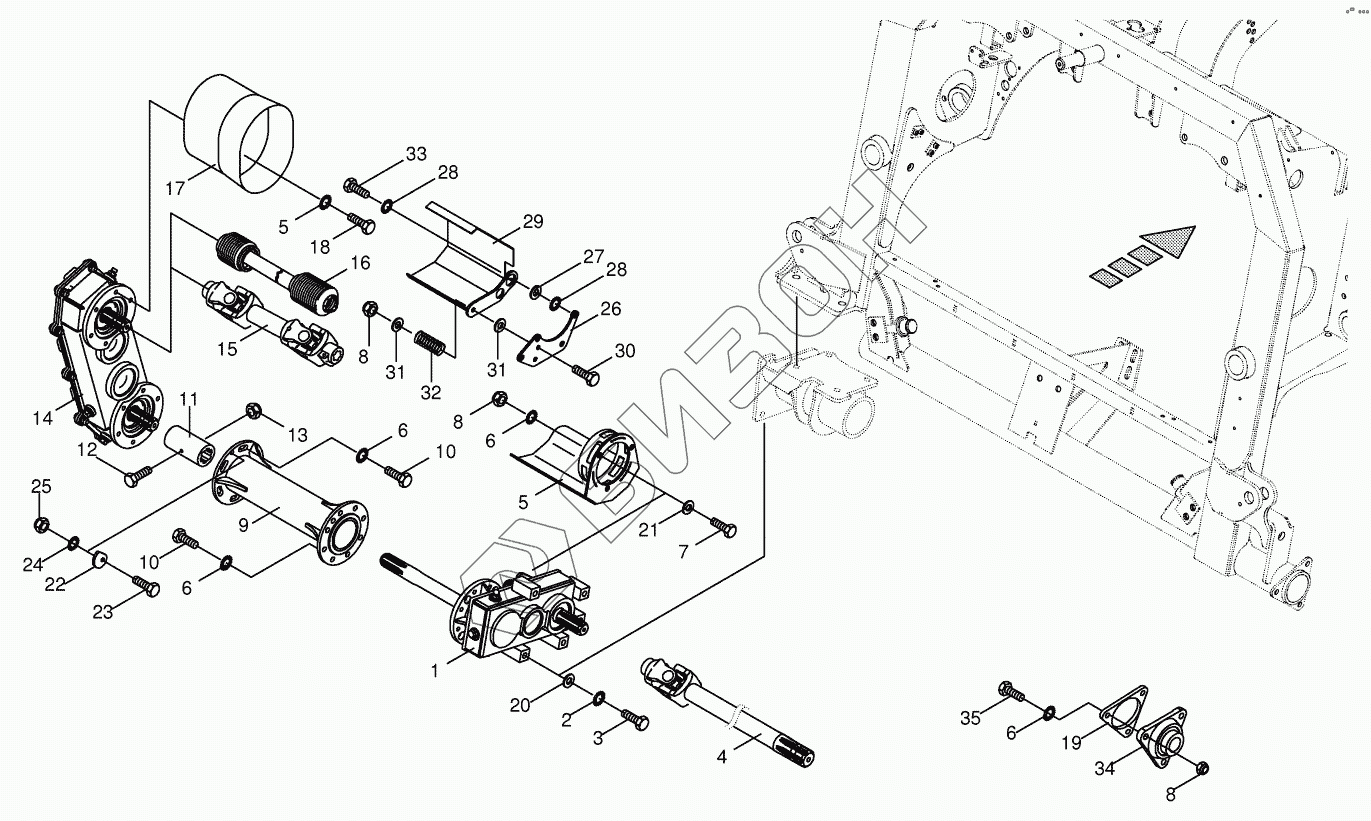

Графический каталог запасных частей к технике: KRONE Easycollect. Drive pivoting frame - addition JD / NH
1
2
3
4
5
5
6
6
6
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 091 277 1 | Gearbox |
Загрузка ...
|
|
| 2 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 3 | 00 900 674 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 27 001 303 0 | Pto drive shaft |
Загрузка ...
|
|
| 5 | 00 352 906 3 | Guard support |
Загрузка ...
|
|
| 6 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 900 226 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 900 656 0 | Hex head bolt |
Загрузка ...
|
|
| 7 | 00 901 454 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 9 | 20 091 243 1 | Intermediate tube |
Загрузка ...
|
|
| 10 | 00 900 655 0 | Hex head bolt |
Загрузка ...
|
|
| 11 | 00 267 210 0 | Profile bushing |
Загрузка ...
|
|
| 12 | 90 000 176 0 | Hex head bolt |
Загрузка ...
|
|
| 13 | 00 908 704 1 | Locknut |
Загрузка ...
|
|
| 14 | 20 091 286 1 | Gearbox |
Загрузка ...
|
|
| 15 | 00 956 800 1 | Pto drive shaft |
Загрузка ...
|
|
| 16 | 27 000 230 2 | Pto drive shaft |
Загрузка ...
|
|
| 16 | 27 002 667 0 | Pto drive shaft |
Загрузка ...
|
|
| 17 | 27 002 697 0 | Guard hopper |
Загрузка ...
|
|
| 18 | 00 900 653 0 | Hex head bolt |
Загрузка ...
|
|
| 19 | 00 353 427 0 | Intermediate housing |
Загрузка ...
|
|
| 20 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 21 | 00 910 320 0 | Washer |
Загрузка ...
|
|
| 22 | 20 091 860 0 | Eccentric |
Загрузка ...
|
|
| 23 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 24 | 00 909 907 0 | Detent edged washer |
Загрузка ...
|
|
| 25 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 26 | 20 091 960 0 | Guard support -JD |
Загрузка ...
|
|
| 27 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 28 | 00 909 904 1 | Detent edged washer |
Загрузка ...
|
|
| 29 | 20 091 963 0 | PTO shaft guard -JD |
Загрузка ...
|
|
| 30 | 00 901 455 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 32 | 00 240 982 0 | Pressure spring |
Загрузка ...
|
|
| 33 | 00 900 674 0 | Hex head bolt |
Загрузка ...
|
|
| 34 | 00 934 051 0 | Flange bearing |
Загрузка ...
|
|
| 35 | 00 900 302 1 | Hex head bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
