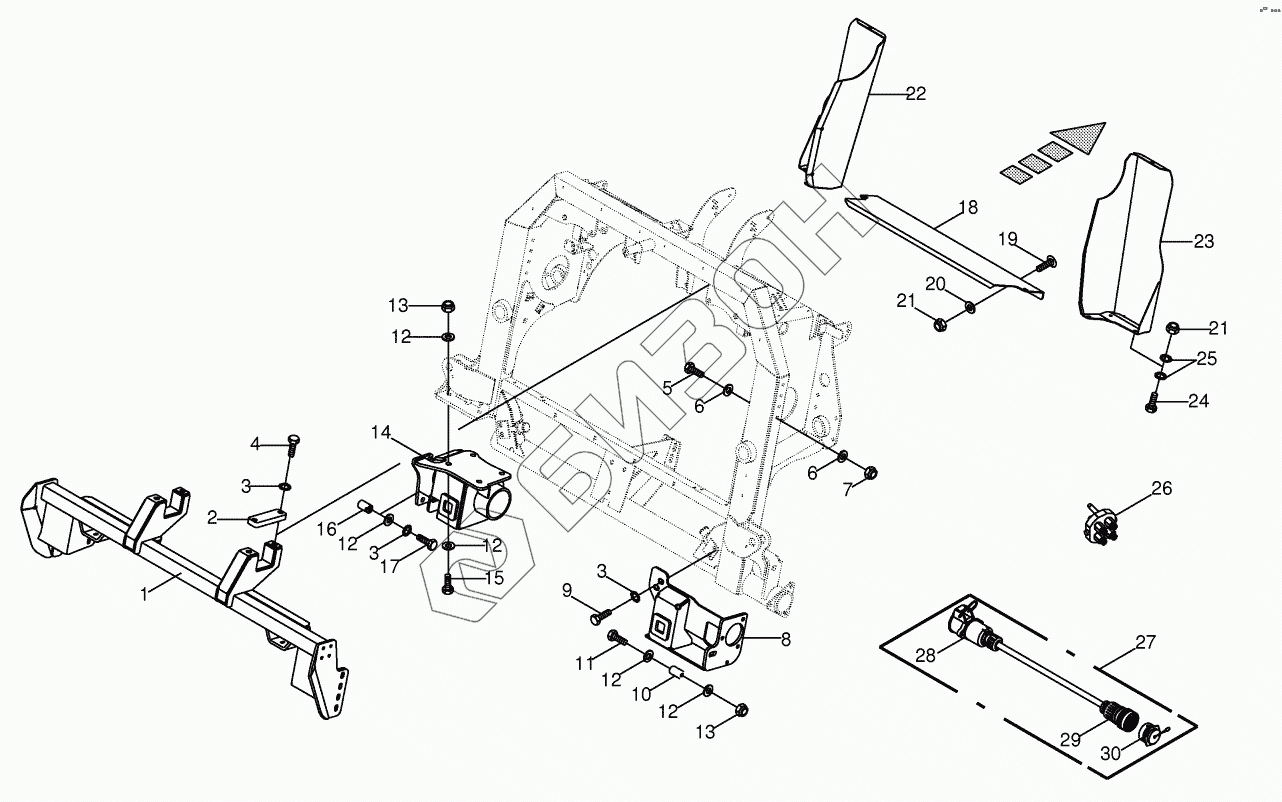

Графический каталог запасных частей к технике: KRONE Easycollect. Support panel - Addition NH-FX
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
12
12
12
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 092 926 0 | Support panel |
Загрузка ...
|
|
| 2 | 20 092 845 0 | Clamping plate |
Загрузка ...
|
|
| 3 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 4 | 00 900 678 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 901 124 1 | Hex head bolt |
Загрузка ...
|
|
| 6 | 00 910 609 0 | Washer |
Загрузка ...
|
|
| 7 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 8 | 20 092 932 0 | Retainer -below right |
Загрузка ...
|
|
| 9 | 00 900 677 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 344 947 1 | Bushing |
Загрузка ...
|
|
| 11 | 00 901 137 1 | Hex head bolt |
Загрузка ...
|
|
| 12 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 13 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 14 | 20 092 938 0 | Gearbox panel |
Загрузка ...
|
|
| 15 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 20 092 856 0 | Bushing |
Загрузка ...
|
|
| 17 | 00 900 335 1 | Hex head bolt |
Загрузка ...
|
|
| 18 | 20 092 844 0 | Sealing plate |
Загрузка ...
|
|
| 19 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 20 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 21 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 22 | 20 092 851 0 | Position adapter -left |
Загрузка ...
|
|
| 23 | 20 092 850 0 | Position adapter -right |
Загрузка ...
|
|
| 24 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 26 | 27 004 548 0 | Multi-clutch |
Загрузка ...
|
|
| 27 | 20 080 844 0 | Adapter wire |
Загрузка ...
|
|
| 28 | 20 080 845 0 | Clutch socket -7-pole |
Загрузка ...
|
|
| 29 | 00 303 758 1 | Plug |
Загрузка ...
|
|
| 30 | 00 303 413 0 | Blind-plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
