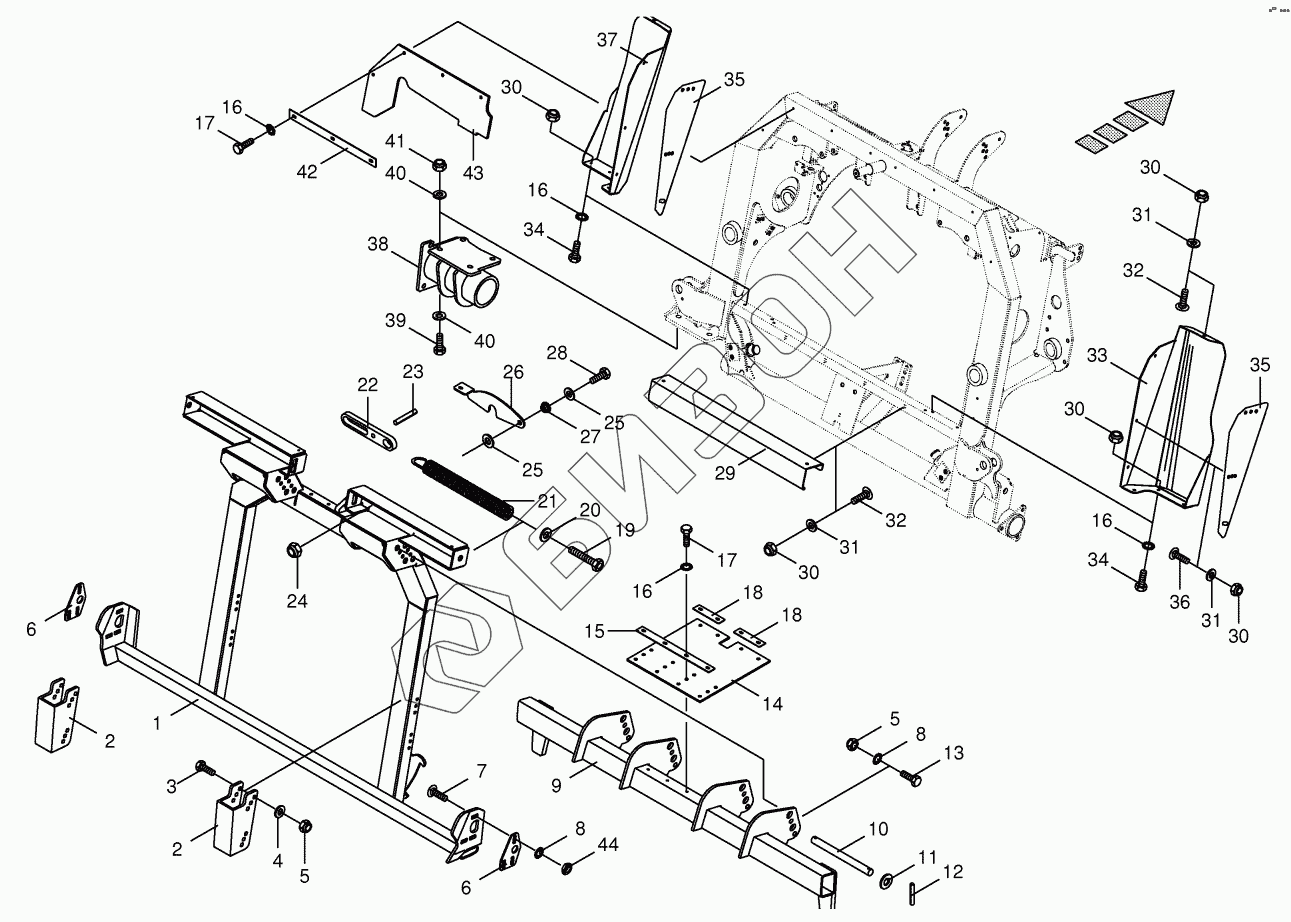

Графический каталог запасных частей к технике: KRONE Easycollect. Pivoting frame - Addition JD
1
2
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
30
30
30
30
31
31
31
32
32
33
33
34
34
35
35
36
37
37
38
39
40
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 091 902 2 | Pivoting frame |
Загрузка ...
|
|
| 2 | 20 091 953 0 | Limit stop |
Загрузка ...
|
|
| 3 | 00 900 367 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 5 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 6 | 00 353 428 0 | Locking plate |
Загрузка ...
|
|
| 7 | 00 904 882 3 | Coach bolt |
Загрузка ...
|
|
| 8 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 9 | 20 091 907 1 | Support panel |
Загрузка ...
|
|
| 10 | 20 091 870 0 | Pin |
Загрузка ...
|
|
| 11 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 12 | 00 912 644 2 | Roll pin |
Загрузка ...
|
|
| 13 | 00 900 226 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 20 091 959 0 | Sealing rubber |
Загрузка ...
|
|
| 15 | 20 031 609 0 | Clamping strap |
Загрузка ...
|
|
| 16 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 900 616 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 20 031 610 0 | Clamping strap |
Загрузка ...
|
|
| 19 | 20 091 360 0 | Turnbuckle |
Загрузка ...
|
|
| 20 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 21 | 00 151 948 1 | Tension spring |
Загрузка ...
|
|
| 22 | 20 091 365 0 | Spring support |
Загрузка ...
|
|
| 23 | 00 912 719 2 | Roll pin |
Загрузка ...
|
|
| 23 | 00 912 848 0 | Roll pin |
Загрузка ...
|
|
| 24 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 25 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 26 | 20 091 366 1 | Centering plate |
Загрузка ...
|
|
| 27 | 00 352 613 0 | Bushing |
Загрузка ...
|
|
| 28 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 20 091 952 1 | Sealing plate |
Загрузка ...
|
|
| 30 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 31 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 32 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 33 | 20 091 884 0 | Rh guide |
Загрузка ...
|
|
| 33 | 20 091 956 0 | Position adapter |
Загрузка ...
|
|
| 34 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 35 | 20 091 954 0 | Extension |
Загрузка ...
|
|
| 36 | 00 904 730 1 | Coach bolt |
Загрузка ...
|
|
| 37 | 20 091 885 0 | Lh guide |
Загрузка ...
|
|
| 37 | 20 091 958 0 | Lh guide |
Загрузка ...
|
|
| 38 | 20 091 929 0 | Gearbox panel |
Загрузка ...
|
|
| 39 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 40 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 41 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 42 | 20 031 608 0 | Clamping strap |
Загрузка ...
|
|
| 43 | 20 091 872 0 | Sealing rubber |
Загрузка ...
|
|
| 44 | 00 908 515 1 | Hex nut -low form |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
