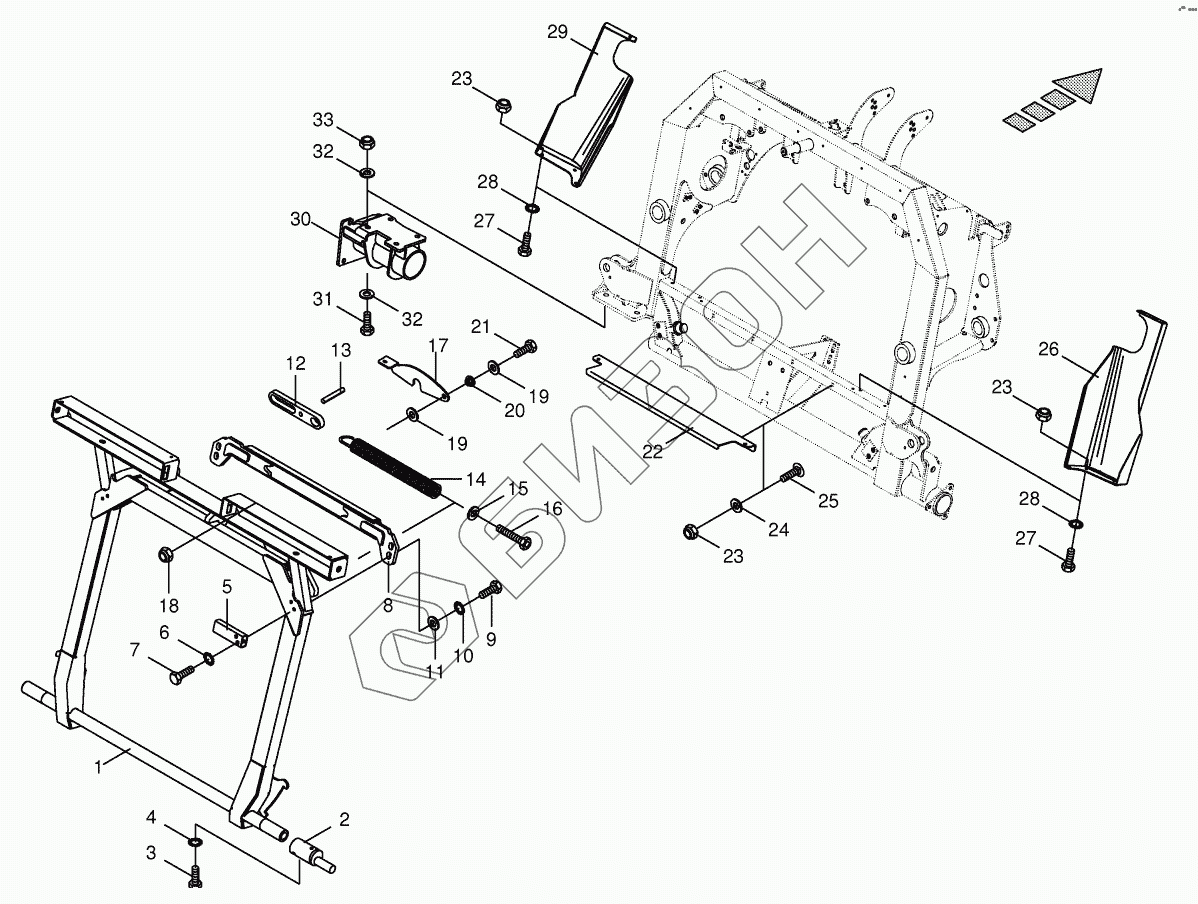

Графический каталог запасных частей к технике: KRONE Easycollect. Pivoting frame - Addition NH-FX
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
23
23
24
25
26
27
27
28
28
29
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 092 071 2 | Pivoting frame |
Загрузка ...
|
|
| 2 | 20 092 049 2 | Locking mechanism |
Загрузка ...
|
|
| 3 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 4 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 5 | 20 092 072 1 | Intermediate tube -optional |
Загрузка ...
|
|
| 6 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 7 | 00 901 122 0 | Hex head bolt |
Загрузка ...
|
|
| 8 | 20 092 044 0 | Support panel |
Загрузка ...
|
|
| 9 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 11 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 12 | 20 091 365 0 | Spring support |
Загрузка ...
|
|
| 13 | 00 912 848 0 | Roll pin |
Загрузка ...
|
|
| 13 | 00 912 719 2 | Roll pin |
Загрузка ...
|
|
| 14 | 00 151 948 1 | Tension spring |
Загрузка ...
|
|
| 15 | 00 910 512 2 | Washer |
Загрузка ...
|
|
| 16 | 20 091 360 0 | Turnbuckle |
Загрузка ...
|
|
| 17 | 20 091 366 1 | Centering plate |
Загрузка ...
|
|
| 18 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 19 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 20 | 00 352 613 0 | Bushing |
Загрузка ...
|
|
| 21 | 00 900 638 0 | Hex head bolt |
Загрузка ...
|
|
| 22 | 20 090 335 1 | Sealing plate |
Загрузка ...
|
|
| 23 | 00 908 706 0 | Locknut |
Загрузка ...
|
|
| 24 | 00 910 413 0 | Washer |
Загрузка ...
|
|
| 25 | 00 904 731 2 | Coach bolt |
Загрузка ...
|
|
| 26 | 20 092 074 0 | Position adapter -right |
Загрузка ...
|
|
| 27 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 28 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 29 | 20 092 075 0 | Position adapter -left |
Загрузка ...
|
|
| 30 | 20 092 073 1 | Gearbox panel |
Загрузка ...
|
|
| 31 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 32 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 33 | 00 908 719 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
