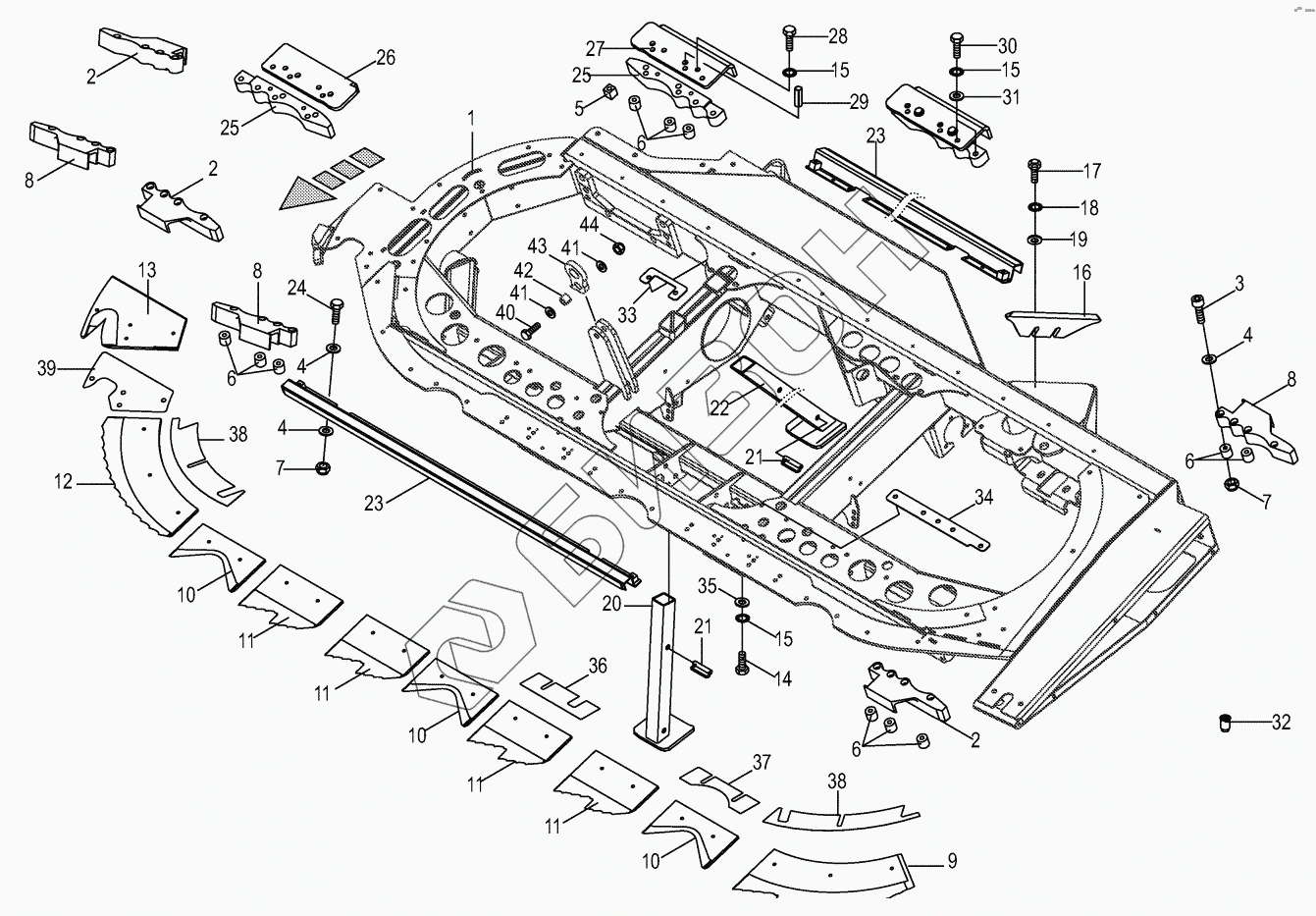

Графический каталог запасных частей к технике: KRONE Easycollect. Frame / Knife
1
1
1
1
1
1
1
1
2
2
2
3
4
4
4
5
6
6
6
6
7
7
8
8
8
9
9
10
10
10
11
11
11
11
11
11
11
11
12
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
21
22
23
23
23
23
24
25
25
26
27
28
29
29
29
29
30
30
31
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20 093 505 2 | Base frame rh |
Загрузка ...
|
|
| 1 | 20 093 506 2 | Base frame lh |
Загрузка ...
|
|
| 1 | 20 093 346 3 | Base frame rh |
Загрузка ...
|
|
| 1 | 20 093 354 3 | Base frame lh |
Загрузка ...
|
|
| 1 | 20 093 510 2 | Base frame rh |
Загрузка ...
|
|
| 1 | 20 093 518 2 | Base frame lh |
Загрузка ...
|
|
| 1 | 00 353 312 2 | Base frame -left |
Загрузка ...
|
|
| 1 | 00 353 313 2 | Base frame -right |
Загрузка ...
|
|
| 2 | 00 352 327 2 | Position adapter -1 |
Загрузка ...
|
|
| 3 | 90 001 206 0 | Allen screw |
Загрузка ...
|
|
| 4 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 5 | 00 352 324 0 | Spacer |
Загрузка ...
|
|
| 6 | 00 352 323 0 | Spacer tube |
Загрузка ...
|
|
| 7 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 8 | 00 352 328 2 | Position adapter -2 |
Загрузка ...
|
|
| 9 | 00 352 307 7 | Bow cutter -left |
Загрузка ...
|
|
| 9 | 00 352 308 7 | Bow cutter -right |
Загрузка ...
|
|
| 10 | 00 352 309 5 | Spike cutter |
Загрузка ...
|
|
| 11 | 00 352 305 5 | Ladder cutter -left |
Загрузка ...
|
|
| 11 | 00 352 306 6 | Ladder cutter -right |
Загрузка ...
|
|
| 12 | 00 352 313 4 | Bow cutter -inside left |
Загрузка ...
|
|
| 12 | 00 352 314 4 | Bow cutter -inside right |
Загрузка ...
|
|
| 13 | 00 352 311 4 | V-Knife -left |
Загрузка ...
|
|
| 13 | 00 352 310 4 | V-Knife -right |
Загрузка ...
|
|
| 14 | 00 900 816 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 900 815 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 900 817 1 | Hex head bolt |
Загрузка ...
|
|
| 15 | 00 909 909 1 | Detent edged washer |
Загрузка ...
|
|
| 16 | 00 352 312 3 | Knife |
Загрузка ...
|
|
| 17 | 00 900 676 0 | Hex head bolt |
Загрузка ...
|
|
| 18 | 00 909 912 1 | Detent edged washer |
Загрузка ...
|
|
| 19 | 00 910 362 0 | Washer |
Загрузка ...
|
|
| 20 | 00 352 791 1 | Support jack -front |
Загрузка ...
|
|
| 21 | 00 917 005 0 | Spring stick bolt |
Загрузка ...
|
|
| 22 | 00 352 790 3 | Support jack -back |
Загрузка ...
|
|
| 23 | 20 093 276 2 | Angle plate (6000) -total machine |
Загрузка ...
|
|
| 23 | 20 093 273 2 | Angle plate (7500) -total machine |
Загрузка ...
|
|
| 24 | 00 900 636 0 | Hex head bolt |
Загрузка ...
|
|
| 25 | 00 353 609 0 | Position adapter |
Загрузка ...
|
|
| 26 | 00 353 608 0 | Angle plate -right |
Загрузка ...
|
|
| 27 | 00 353 607 0 | Angle plate -left |
Загрузка ...
|
|
| 28 | 00 900 637 0 | Hex head bolt |
Загрузка ...
|
|
| 29 | 00 912 503 1 | Roll pin |
Загрузка ...
|
|
| 29 | 00 912 538 0 | Roll pin |
Загрузка ...
|
|
| 30 | 90 001 407 0 | Hex head bolt |
Загрузка ...
|
|
| 30 | 00 901 625 0 | Hex head bolt |
Загрузка ...
|
|
| 31 | 00 910 353 0 | Washer |
Загрузка ...
|
|
| 32 | 90 000 461 0 | Blind rivet nut |
Загрузка ...
|
|
| 33 | 20 093 006 0 | Intermediate housing -short |
Загрузка ...
|
|
| 34 | 20 093 007 0 | Intermediate housing -long |
Загрузка ...
|
|
| 35 | 90 000 121 0 | Washer |
Загрузка ...
|
|
| 36 | 20 093 511 0 | Spacer plate |
Загрузка ...
|
|
| 37 | 20 093 513 0 | Spacer plate |
Загрузка ...
|
|
| 38 | 20 093 512 0 | Spacer plate |
Загрузка ...
|
|
| 39 | 20 093 996 0 | spacer plate |
Загрузка ...
|
|
| 40 | 00 901 484 0 | Hex head bolt |
Загрузка ...
|
|
| 41 | 00 910 303 1 | Washer |
Загрузка ...
|
|
| 42 | 20 097 838 0 | Sleeve |
Загрузка ...
|
|
| 43 | 20 097 839 0 | Link |
Загрузка ...
|
|
| 44 | 00 908 719 0 | Locknut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
