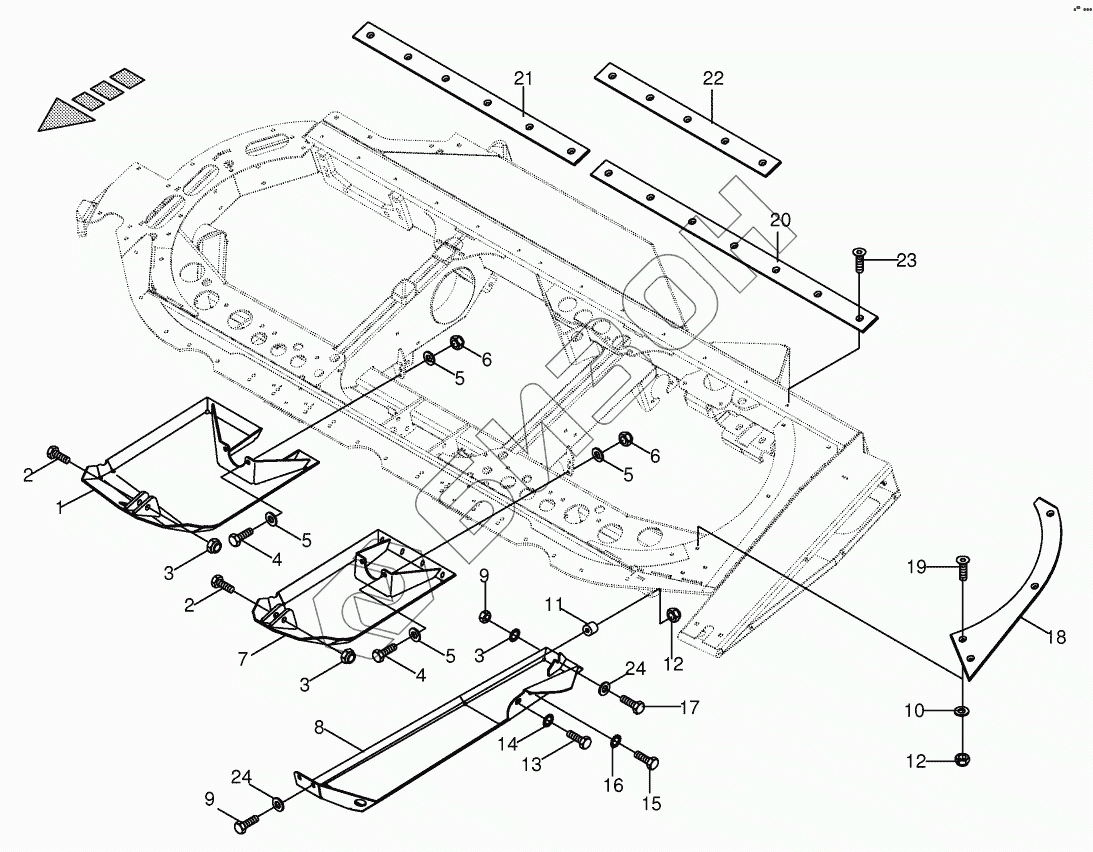

Графический каталог запасных частей к технике: KRONE Easycollect. Skid / Wearing rail
1
1
2
2
3
3
3
4
4
5
5
5
5
6
6
7
8
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00 352 962 3 | Skid -inside right |
Загрузка ...
|
|
| 1 | 00 352 961 3 | Skid -inside left |
Загрузка ...
|
|
| 2 | 00 901 141 1 | Hex head bolt |
Загрузка ...
|
|
| 3 | 00 908 719 0 | Locknut |
Загрузка ...
|
|
| 4 | 00 900 657 0 | Hex head bolt |
Загрузка ...
|
|
| 5 | 00 910 506 1 | Washer |
Загрузка ...
|
|
| 6 | 00 908 701 0 | Locknut |
Загрузка ...
|
|
| 7 | 00 352 418 5 | Skid |
Загрузка ...
|
|
| 8 | 00 352 969 6 | Skid -outside left |
Загрузка ...
|
|
| 8 | 00 352 970 6 | Skid -outside right |
Загрузка ...
|
|
| 9 | 00 901 435 0 | Hex head bolt |
Загрузка ...
|
|
| 10 | 00 910 414 0 | Washer |
Загрузка ...
|
|
| 11 | 00 352 323 0 | Spacer tube |
Загрузка ...
|
|
| 12 | 00 908 758 0 | Locknut |
Загрузка ...
|
|
| 13 | 00 900 614 0 | Hex head bolt |
Загрузка ...
|
|
| 14 | 00 909 908 1 | Detent edged washer |
Загрузка ...
|
|
| 15 | 00 900 653 0 | Hex head bolt |
Загрузка ...
|
|
| 16 | 00 909 910 1 | Detent edged washer |
Загрузка ...
|
|
| 17 | 00 901 602 1 | Hex head bolt |
Загрузка ...
|
|
| 18 | 20 093 033 0 | Wearing part -outside left |
Загрузка ...
|
|
| 18 | 20 093 032 0 | Wearing part -outside right |
Загрузка ...
|
|
| 19 | 00 904 049 0 | Countersunkscrew |
Загрузка ...
|
|
| 19 | 00 904 047 3 | Countersunkscrew |
Загрузка ...
|
|
| 20 | 20 093 031 1 | Wearing rail -back |
Загрузка ...
|
|
| 21 | 20 093 029 1 | Wearing rail -inside |
Загрузка ...
|
|
| 22 | 20 093 030 1 | Wearing rail -back |
Загрузка ...
|
|
| 23 | 00 904 045 3 | Countersunkscrew |
Загрузка ...
|
|
| 24 | 00 910 353 0 | Washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
